Name: Bals Elektrotechnik 21402 21402 Connettore maschio CEE 16.0 A 3 poli 400 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3146146
Availability: BackOrder

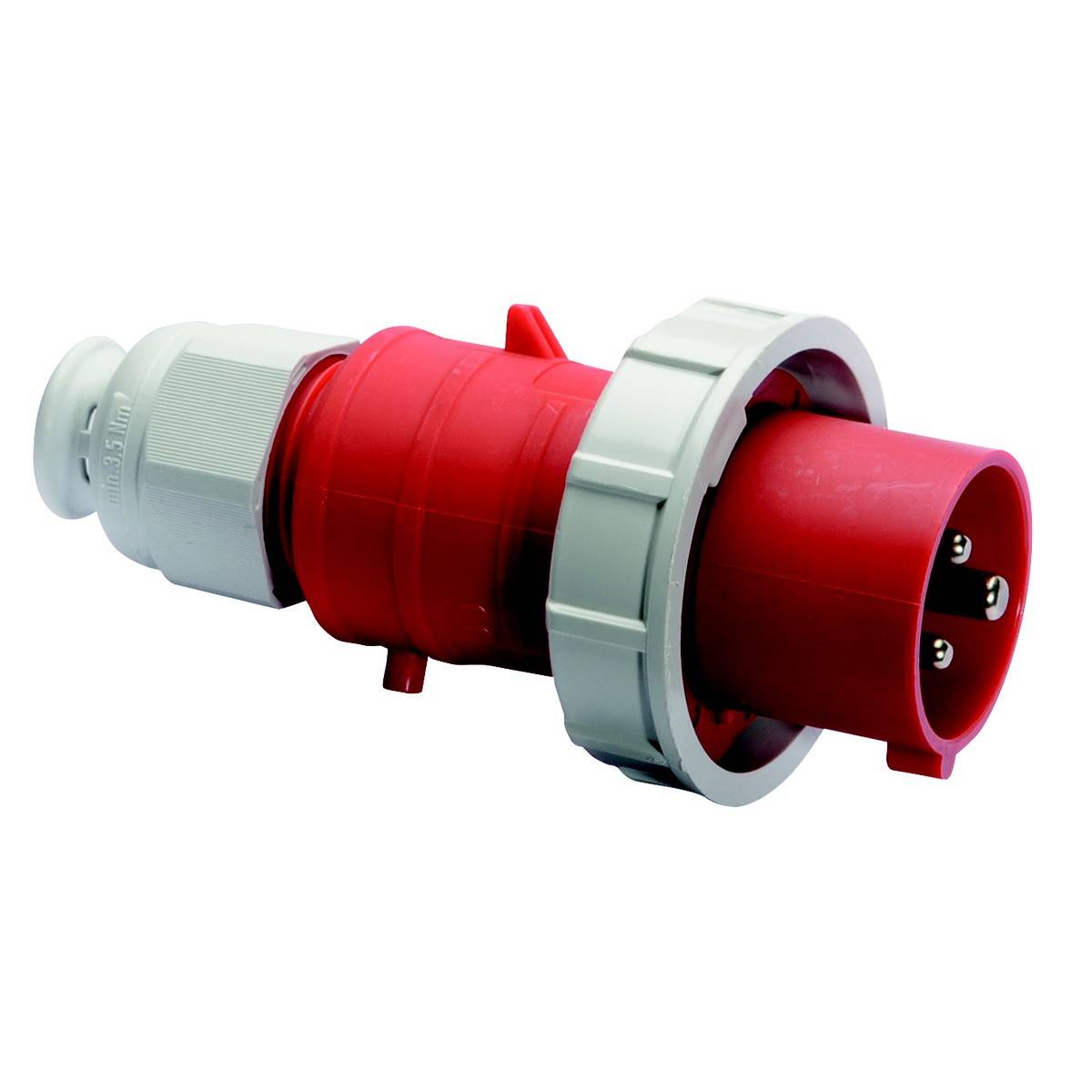

Un connettore industriale rosso con attacco grigio, in un design tipicamente tecnico, adatto per connessioni elettriche robuste.

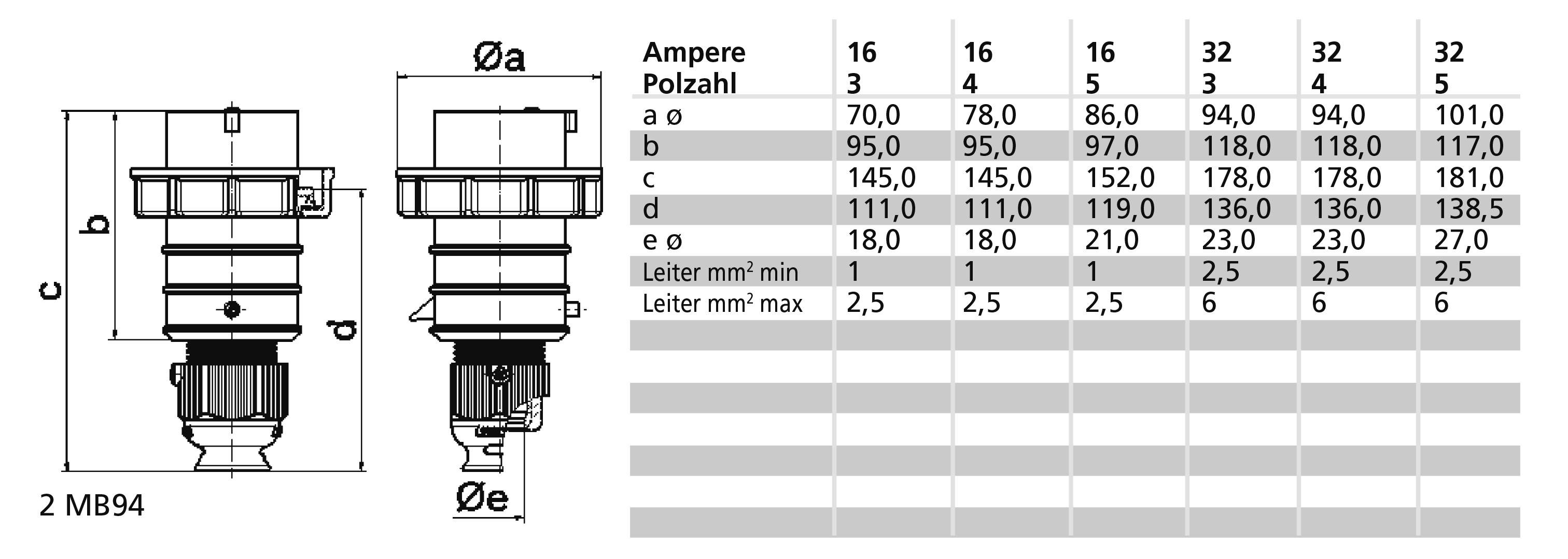

Disegno tecnico di un connettore con varie indicazioni dimensionali. La tabella mostra le misure da a a e in mm per correnti da 16 a 32 A.

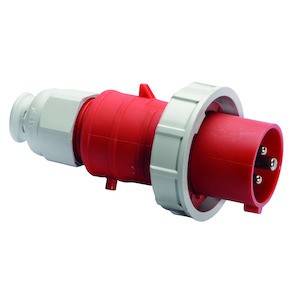

Spina industriale rossa con tre contatti metallici e un involucro grigio, idonea per l'utilizzo in connessioni elettriche ad alte prestazioni.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Gio 19 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (110,65 € / Pezzo)

110,65 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 16 A.
Numero poli: 3
Tensione secondo EN 60309-2: 400 V (50+60 Hz) rosso
Posizione orario: 9 ore
Colore di identificazione rosso
Numero RAL: 3000
Invertitore di fase: No
Tipo di protezione (IP): IP67
Tecnologia di collegamento: Morsetto senza viti
Ingresso cavo: A vite
Direzione di inserimento dritta
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Nichelati
Versione militare: No

Tipo prodotto: Connettore maschio CEE

Tensione nom.: 400 V

Corrente nominale: 16.0 A

Corrente nominale: 16 A

Connettore A: Morsetto con vite senza fine

Modello: dritta

: IP67

Colore: Rosso

Contenuto: 1 pz.

Numero Poli: 3

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 400 V

: 3000

: Gland nut

: 3

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP67

: FALSE

: 9 h

: Red

: 400 V (50+60 Hz) red

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146146 Bals Elektrotechnik 21402 21402 Connettore maschio CEE 16.0 A 3 poli 400 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146146 Bals Elektrotechnik 21402 21402 Connettore maschio CEE 16.0 A 3 poli 400 V 1 pz.

Descrizione

SPINA QUICK-CONNECT TE
16 A 3 P (2P+PE) 400 V (380 - 415 V~) 9H IP67
Frequenza: 50/60Hz
Colore di identificazione tecnica: Rosso RAL 3000
Portacontatti/contatti: Il supporto di contatto è realizzato in materiale ad alta resistenza al calore, i contatti sono nichelati in ottone
Sezione massima del conduttore: 2,5 mq
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti con morsetti a molla a gabbia
Ingresso cavo: Con pressacavo
Colore dispositivo: Calotta rossa RAL 3000, collare rosso RAL 3000, anello a baionetta grigio RAL 7035, raccordo a vite grigio RAL 7035
Altezza dispositivo: 147 mm, larghezza dispositivo: 71 mm, profondità dispositivo: 71 mm
Altre caratteristiche tecniche: Per cavi con un min. Diametro da 8 mm a max. Diametro 18 mm, con raccordo a vite MULTI-GRIP TE, scarico della trazione integrato, aperture di scarico dell'acqua aggiuntive e vite di arresto

Testo tradotto automaticamente
