Name: Bals Elektrotechnik 21453 21453 Connettore maschio CEE 16.0 A 3 poli 500 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3146143
Availability: BackOrder

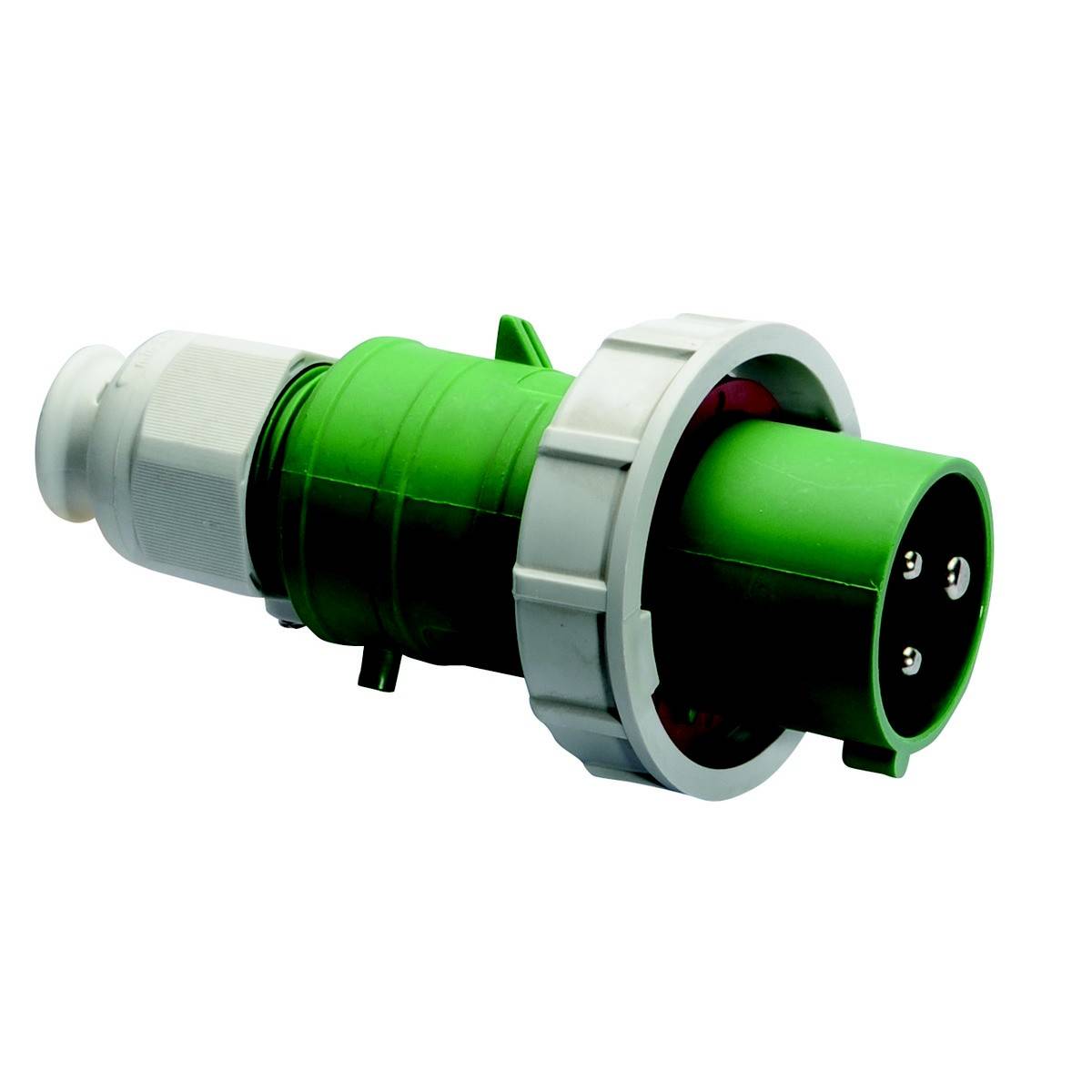

Spina con tre pin metallici, verde e bianca, progettata per l'alimentazione industriale.

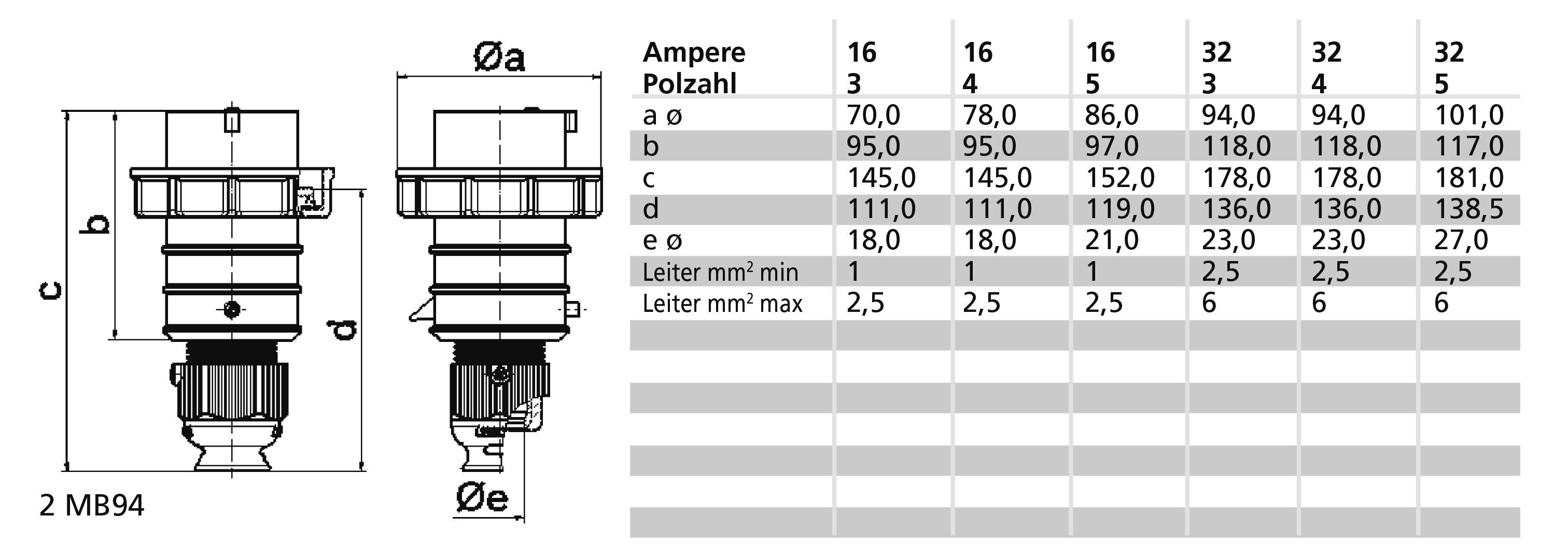

'Disegno tecnico e tabella di un connettore elettrico. Mostra le dimensioni (a-e in mm) e il diametro dei conduttori per diversi valori di corrente (16, 25, 32).'

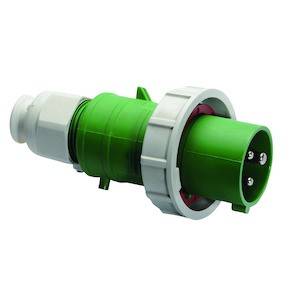

Spina industriale verde a tre poli con involucro in plastica, idonea per connessioni elettriche in applicazioni commerciali o industriali.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Gio 19 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (110,65 € / Pezzo)

110,65 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 16 A.
Numero poli: 3
Tensione secondo EN 60309-2: 50-500 V (100-300 Hz) verde
Posizione orario: 10 ore
Colore di identificazione verde
Numero RAL: 6002
Invertitore di fase: No
Tipo di protezione (IP): IP67
Tecnologia di collegamento: Morsetto senza viti
Ingresso cavo: A vite
Direzione di inserimento dritta
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Nichelati
Versione militare: No

Tipo prodotto: Connettore maschio CEE

Tensione nom.: 500 V

Corrente nominale: 16.0 A

Corrente nominale: 16 A

Connettore A: Morsetto con vite senza fine

Modello: dritta

: IP67

Colore: Verde

Contenuto: 1 pz.

Numero Poli: 3

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 500 V

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146143 Bals Elektrotechnik 21453 21453 Connettore maschio CEE 16.0 A 3 poli 500 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146143 Bals Elektrotechnik 21453 21453 Connettore maschio CEE 16.0 A 3 poli 500 V 1 pz.

Descrizione

SPINA QUICK-CONNECT TE
16 A 3 p (2P+PE) >50 V verde 100-300 Hz (> 50 V~) 10 h IP67
Frequenza: Da 100 fino a 300 Hz incluso
Colore di identificazione tecnica: Verde RAL 6002
Portacontatti/contatti: Il supporto di contatto è realizzato in materiale ad alta resistenza al calore, i contatti sono nichelati in ottone
Sezione massima del conduttore: 2,5 mq
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti con morsetti a molla a gabbia
Ingresso cavo: Con pressacavo
Colore dispositivo: Anello a baionetta grigio RAL 7035, raccordo a vite grigio RAL 7035, calotta alloggiamento verde RAL 6002, collare verde RAL 6002
Altezza dispositivo: 147 mm, larghezza dispositivo: 71 mm, profondità dispositivo: 71 mm
Altre caratteristiche tecniche: Per cavi con un min. Diametro da 8 mm a max. Diametro 18 mm, con raccordo a vite MULTI-GRIP TE, scarico della trazione integrato, aperture di scarico dell'acqua aggiuntive e vite di arresto
