Name: Bals Elektrotechnik 24320 24320 Spina da pannello CEE 63.0 A 5 poli 500 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3145106
Availability: BackOrder

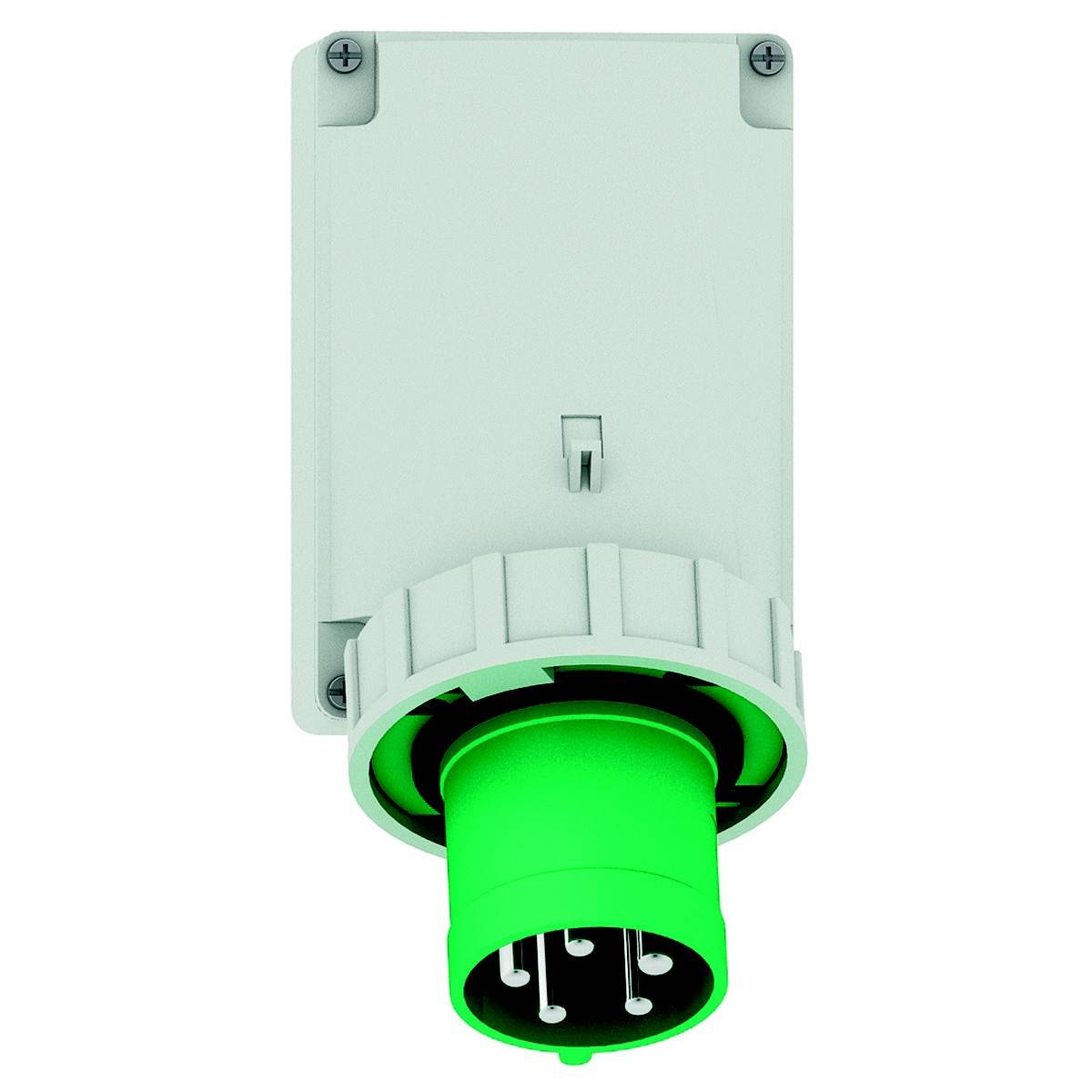

Presa industriale con spina verde, montata su una piastra a parete grigia. Dispone di cinque contatti metallici per la connessione elettrica.

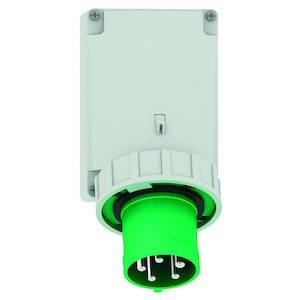

Presa elettrica bianca con spina verde, montata a parete, mostra più contatti frontali.

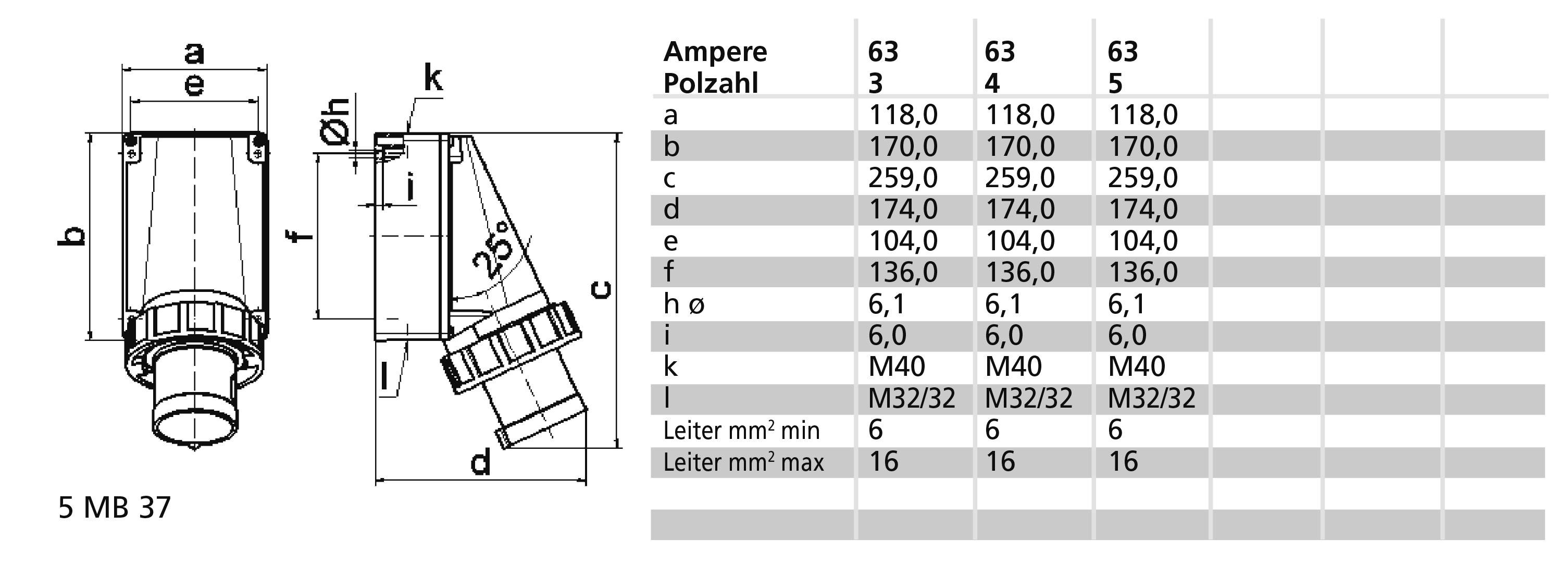

Disegno tecnico e tabella di un connettore. Il disegno mostra le dimensioni. La tabella elenca le misure (a-l) per diversi amperaggi (63, 3-5 poli).

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (376,23 € / Pezzo)

376,23 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 63 A.
Tensione secondo EN 60309-2: 50-500 V (100-300 Hz) verde
Numero di poli 5
Posizione orario: 10 ore
Colore di identificazione verde
Numero RAL: 6002
Tipo di protezione (IP): IP67
Tecnica di collegamento: Morsetto a vite
Modello: Altro
Invertitore di fase: No
Direzione di inserimento: Angolata
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Nichelati
Versione militare: No

Tipo prodotto: Spina da pannello CEE

Tensione nom.: 500 V

Corrente nominale: 63.0 A

Corrente nominale: 63 A

Connettore A: Morsetto a vite

Modello: angolata

: IP67

Colore: Verde

Contenuto: 1 pz.

Numero Poli: 5

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 500 V

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3145106 Bals Elektrotechnik 24320 24320 Spina da pannello CEE 63.0 A 5 poli 500 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3145106 Bals Elektrotechnik 24320 24320 Spina da pannello CEE 63.0 A 5 poli 500 V 1 pz.

Descrizione

Spina per apparecchi a parete
63A 5p (3P+N+PE) >50V verde 100-300Hz (> 50V~) 10h IP67
Frequenza: Da 100 fino a 300 Hz incluso
Colore di identificazione tecnica: Verde RAL 6002
Dimensione alloggiamento: 170x118 mm (AxP)
Portacontatti/contatti: Il supporto di contatto è in poliammide, i contatti sono in ottone nichelato
Sezione massima del conduttore: 16,0 qmm
Materiale alloggiamento: Policarbonato
Tecnica di collegamento: Con morsetto a vite
Ingresso cavo: 1xM40 in alto, 2xM32 in basso
Colore dispositivo: Anello a baionetta grigio RAL 7035, parte inferiore dell'alloggiamento grigio RAL 7035, parte superiore dell'alloggiamento grigio RAL 7035, collare verde RAL 6002
Altezza dispositivo: 259 mm, larghezza dispositivo: 118 mm, profondità dispositivo: 174 mm
Altre caratteristiche tecniche: L'ingresso del cavo è aperto una volta in alto e chiuso due volte in basso, la parte inferiore dell'alloggiamento è ruotabile di 180°
