Name: Bals Elektrotechnik 28006 28006 Spina da pannello CEE 16.0 A 5 poli 230 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3144893
Availability: BackOrder

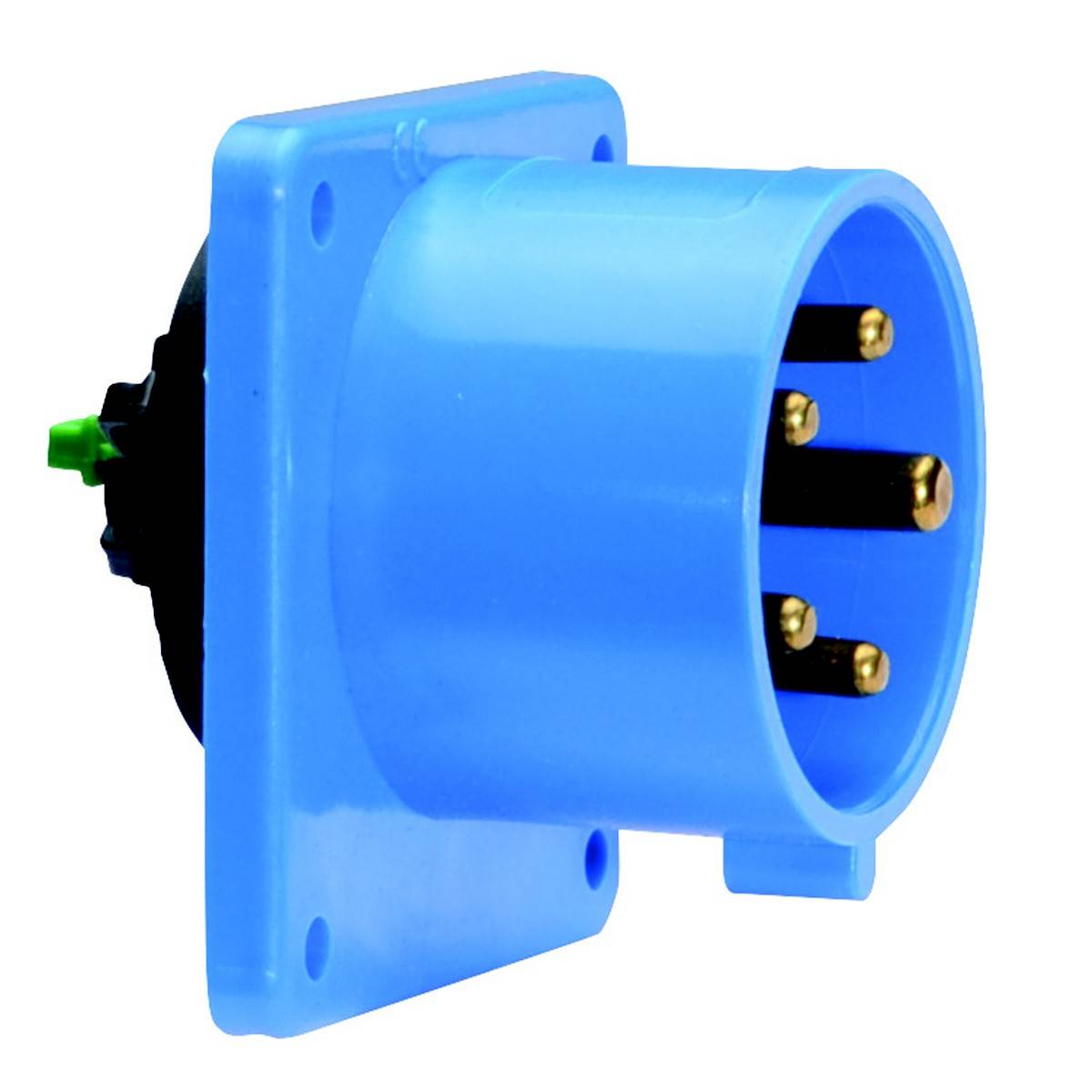

Presa rotonda blu a tre poli, fissata su una base rettangolare blu, mostra i pin e l'ingresso del cavo.

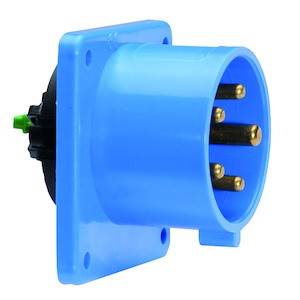

Un connettore CEE trifase blu, racchiuso in una piastra quadrata, con tre spine dorate, rivolto verso destra.

Un connettore da parete CEE blu quadrato con quattro contatti metallici rotondi, per il collegamento elettrico e l'alimentazione.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (59,01 € / Pezzo)

59,01 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 16 A.
Tensione secondo EN 60309-2: 230 V (50+60 Hz) blu
Numero di poli 5
Posizione orario: 9 ore
Colore di identificazione blu
Numero RAL: 5015
Tipo di protezione (IP): IP44
Tecnologia di collegamento: Morsetto senza viti
Modello: Connettore per accessori
Invertitore di fase: No
Direzione di inserimento dritta
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Non trattati
Versione militare: No

Tipo prodotto: Spina da pannello CEE

Tensione nom.: 230 V

Corrente nominale: 16.0 A

Corrente nominale: 16 A

Connettore A: Morsetto con vite senza fine

Modello: dritta

: IP44

Colore: Blu

Contenuto: 1 pz.

Numero Poli: 5

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 230 V

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3144893 Bals Elektrotechnik 28006 28006 Spina da pannello CEE 16.0 A 5 poli 230 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3144893 Bals Elektrotechnik 28006 28006 Spina da pannello CEE 16.0 A 5 poli 230 V 1 pz.

Descrizione

Connettore per apparecchi a flangia QUICK-CONNECT dritto
16A 5P (3P+N+PE) 230V (120/208 - 144/250V~) 9H IP44
Frequenza: 50/60Hz
Colore di identificazione tecnica: blu RAL 5015
Portacontatti/contatti: Il supporto di contatto è in poliammide, i contatti sono in ottone nudo
Sezione massima del conduttore: 2,5 mq
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti con morsetti a molla a gabbia
Ingresso cavo: Altro
Colore dispositivo: Alloggiamento blu RAL 5015
Altezza dispositivo: 75 mm, larghezza dispositivo: 75 mm, profondità dispositivo: 96 mm
Dimensione flangia verticale: 75 mm, dimensione flangia orizzontale: 75 mm
Distanza fori verticale: 60 mm, distanza fori orizzontale: 60 mm
Altre caratteristiche tecniche: In caso di applicazione di questo connettore per apparecchi deve essere prevista una staffa di fissaggio, l'apertura di montaggio è sfalsata di 5 mm dal centro della flangia

Testo tradotto automaticamente
