Name: Bals Elektrotechnik 2837 2837 Spina da pannello CEE 63.0 A 5 poli 400 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3147291
Availability: BackOrder

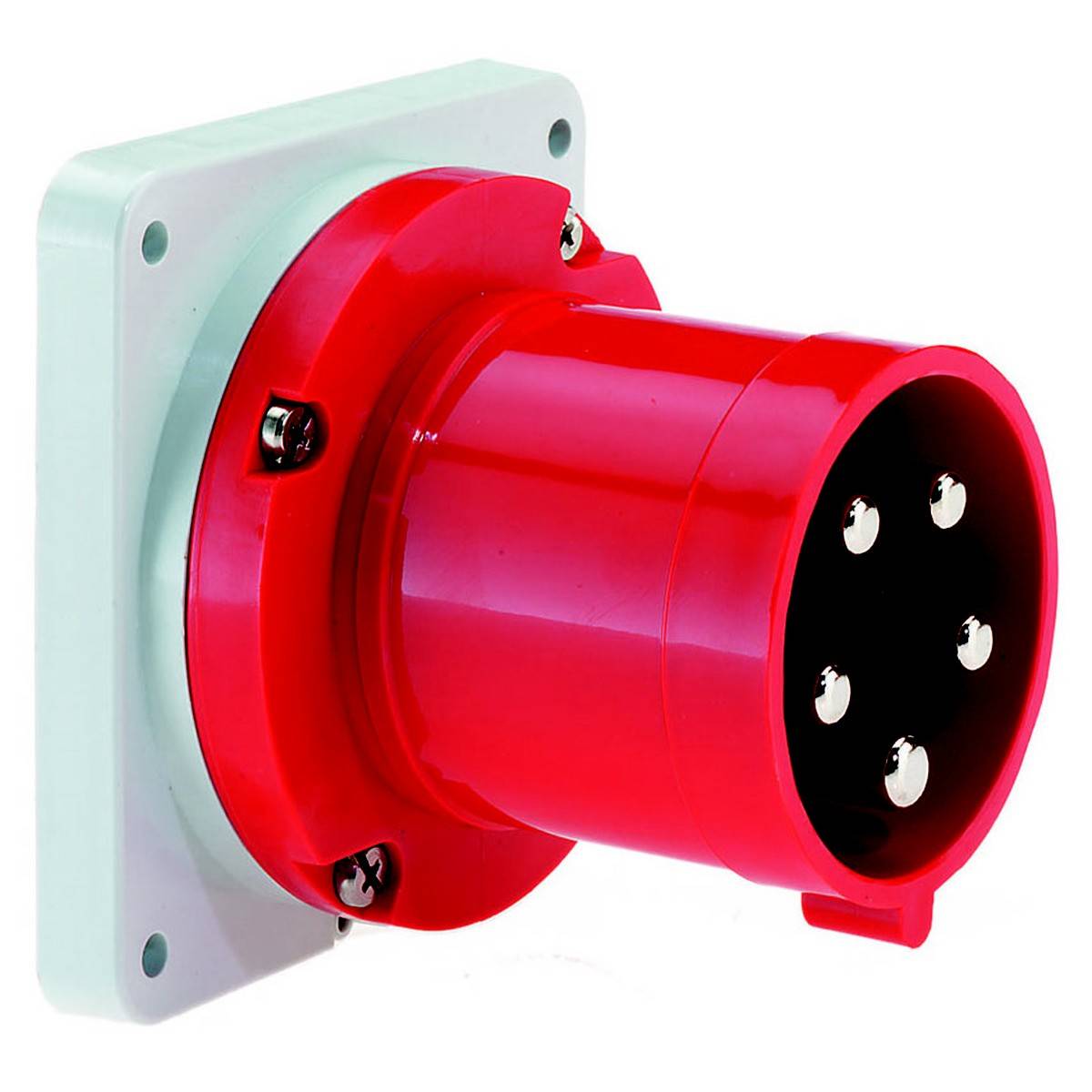

Presa industriale con involucro rosso e cinque piedini rotondi, montata su una piastra bianca.

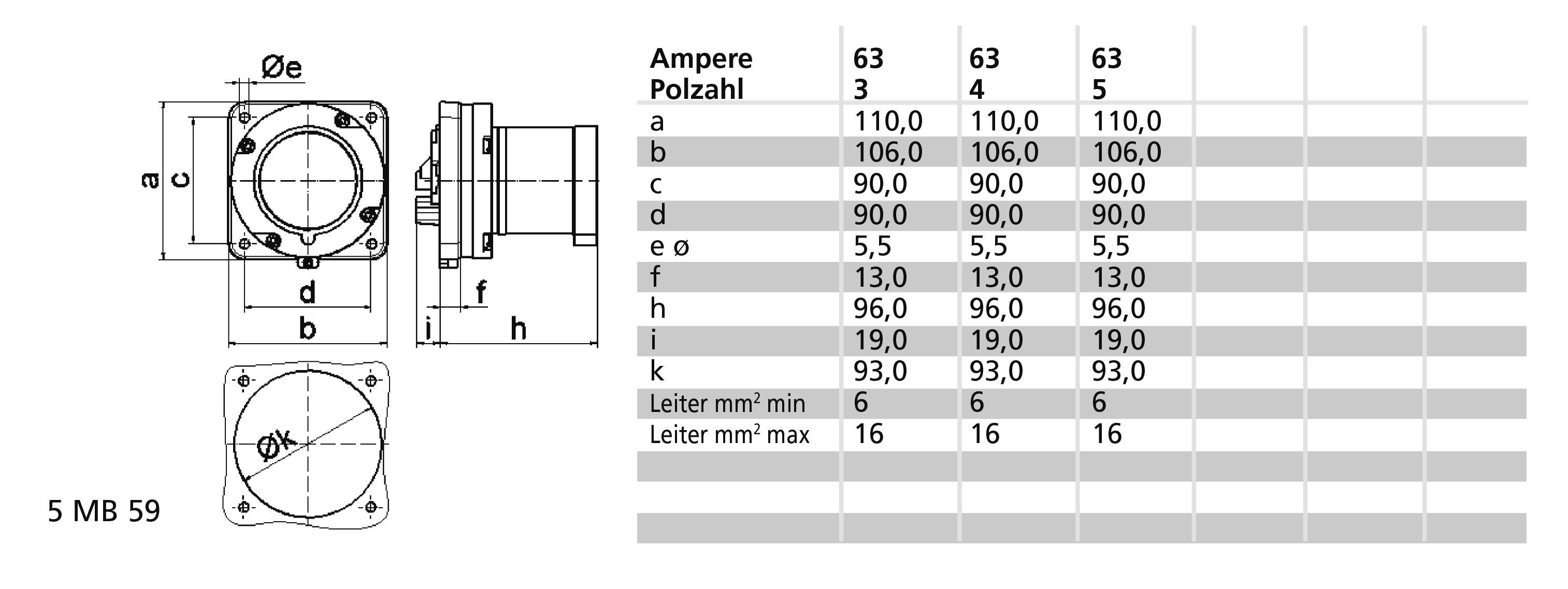

Disegno tecnico di un boccola flangiata quadrata con quote e tabella delle dimensioni in millimetri per diversi valori di amperaggio.

Presa industriale rossa con cinque contatti circolari, fissata su una piastra rettangolare bianca.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Mer 25 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (261,48 € / Pezzo)

261,48 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 63 A.
Tensione secondo EN 60309-2: 400 V (50+60 Hz) rosso
Numero di poli 5
Posizione orario: 6 ore
Colore di identificazione rosso
Numero RAL: 3000
Tipo di protezione (IP): IP44
Tecnica di collegamento: Morsetto a vite
Modello: Connettore per accessori
Invertitore di fase: No
Direzione di inserimento dritta
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Nichelati
Versione militare: No

Tipo prodotto: Spina da pannello CEE

Tensione nom.: 400 V

Corrente nominale: 63.0 A

Corrente nominale: 63 A

Connettore A: Morsetto a vite

Modello: dritta

: IP44

Colore: Rosso

Contenuto: 1 pz.

Numero Poli: 5

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 400 V

: 3000

: Built-up device plug

: 5

: Plastic

: Nickel-plated

: 63 A

: Screwed terminal

: Straight

: CuZn

: IP44

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3147291 Bals Elektrotechnik 2837 2837 Spina da pannello CEE 63.0 A 5 poli 400 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3147291 Bals Elektrotechnik 2837 2837 Spina da pannello CEE 63.0 A 5 poli 400 V 1 pz.

Descrizione

Connettore per apparecchi a flangia TE dritto
63A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP44
Frequenza: 50/60Hz
Colore di identificazione tecnica: Rosso RAL 3000
Portacontatti/contatti: Il supporto di contatto è realizzato in materiale ad alta resistenza al calore, i contatti sono nichelati in ottone
Sezione massima del conduttore: 16,0 qmm
Materiale dell'alloggiamento: poliammide
Tecnica di collegamento: Morsetti a vite come morsetti per telaio
Ingresso cavo: Altro
Colore dispositivo: Collare rosso RAL 3000, alloggiamento grigio RAL 7035
Altezza dispositivo: 105 mm, larghezza dispositivo: 100 mm, profondità dispositivo: 114 mm
Dimensione flangia verticale: 110 mm, dimensione flangia orizzontale: 106 mm
Distanza fori verticale: 90 mm, distanza fori orizzontale: 90 mm
Altre caratteristiche tecniche: In caso di applicazione di questo connettore per apparecchi deve essere prevista una staffa di fissaggio, collare al centro della flangia

Testo tradotto automaticamente
