Acquista Bals Elektrotechnik 311 311 Connettore femmina CEE 16.0 A 3 poli 230 V 1 pz. da Conrad

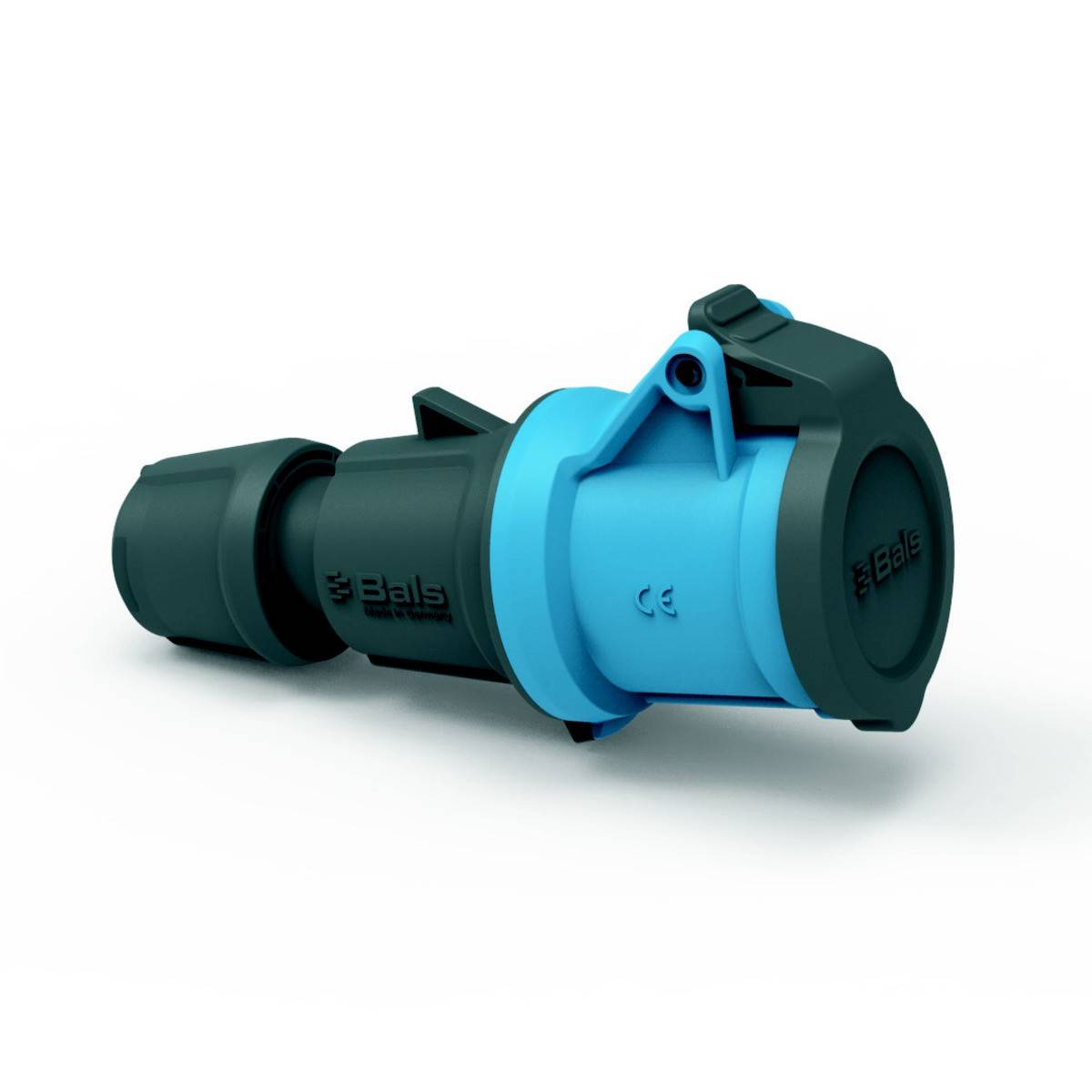

Un adattatore industriale blu e nero con blocco di sicurezza, idoneo per l'uso in impianti elettrici.

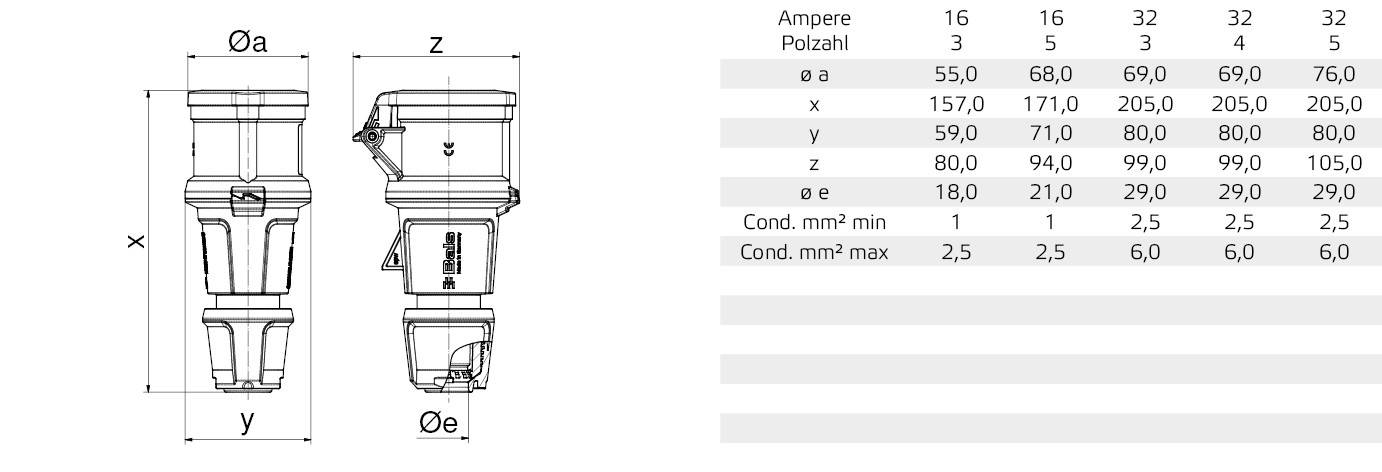

'Disegno tecnico e tabella per connettori industriali: misure x, y, z, Øa, Øe in mm per diversi amperaggi e numero di poli.'

Dimensioni di un connettore elettrico in un diagramma tecnico. La tabella mostra le misure in mm per diversi valori di ampere e numero di poli.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

20 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (18,02 € / Pezzo)

18,02 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 16 A.
Numero poli: 3
Tensione secondo EN 60309-2: 230 V (50+60 Hz) blu
Posizione orario: 6 ore
Colore di identificazione blu
Numero RAL: 5015
Tipo di protezione IP: IP54
Tecnologia di collegamento: Morsetto senza viti
Direzione di inserimento dritta
Ingresso cavo: A vite
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Non trattati
Versione militare: No

Tipo prodotto: Connettore femmina CEE

Tensione nom.: 230 V

Corrente nominale: 16.0 A

Corrente nominale: 16 A

Connettore A: Morsetto con vite senza fine

Modello: dritta

: IP54

Colore: Blu

Contenuto: 1 pz.

Numero Poli: 3

Documenti & Download

Scheda tecnica

Scheda tecnica 3307926 Bals Elektrotechnik 311 311 Connettore femmina CEE 16.0 A 3 poli 230 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3307926 Bals Elektrotechnik 311 311 Connettore femmina CEE 16.0 A 3 poli 230 V 1 pz.

Descrizione

Connettore INNOLINQ QC
16 A 3 P (2P+PE) 230 V (200 - 250 V~) 6 H IP54
Frequenza: 50/60Hz
Colore di identificazione tecnica: blu RAL 5015
Portacontatti/contatti: I contatti sono in ottone nudo, il supporto di contatto è in materiale ad alta resistenza al calore
Sezione massima del conduttore: 2,5 mq
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti come morsetto a molla a gabbia con contatto Kontex-ULTRA
Ingresso cavo: Con pressacavo
Colore dispositivo: Coperchio pieghevole grigio scuro RAL 7012, collare blu RAL 5015, raccordo a vite grigio scuro RAL 7012, calotta alloggiamento grigio scuro RAL 7012
Altezza dispositivo: 157 mm, larghezza dispositivo: 59 mm, profondità dispositivo: 80 mm
Senza alogeni: sì
Altre caratteristiche tecniche: Questo prodotto è privo di piombo, con raccordo a vite MULTI-GRIP e scarico della trazione integrato, il collegamento delle parti dell'alloggiamento è senza viti e viene bloccato da un bloccaggio a scatto. È possibile aprire con un cacciavite, per cavi con un min. Diametro da 8 mm a max. Diametro 18 mm
