Name: Bals Elektrotechnik 422 422 Presa da pannello CEE 16.0 A 2 poli 50 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3146968
Availability: BackOrder

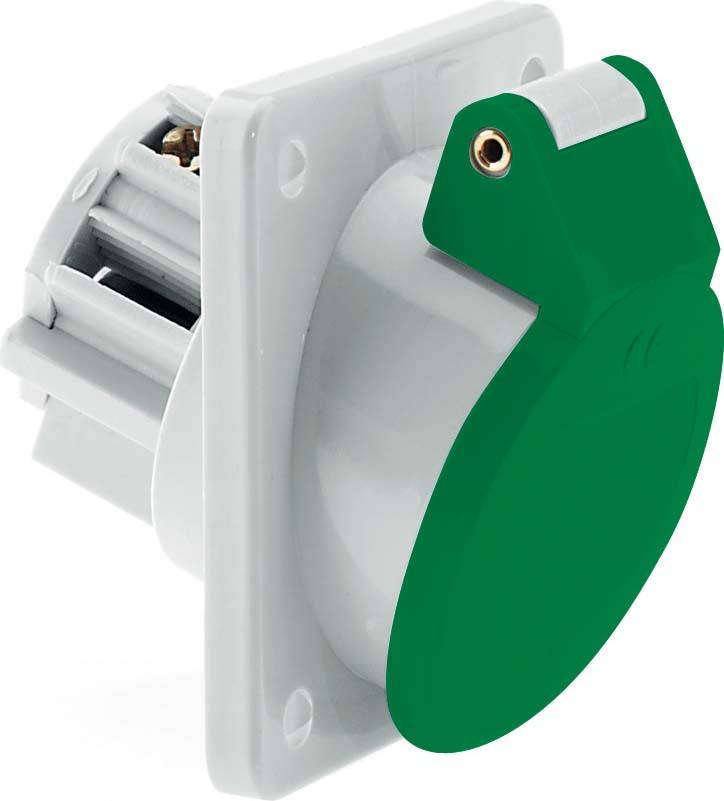

Una presa elettrica bianca con un coperchio verde, montata su una piastra quadrata. Ha un coperchio di protezione in alto.

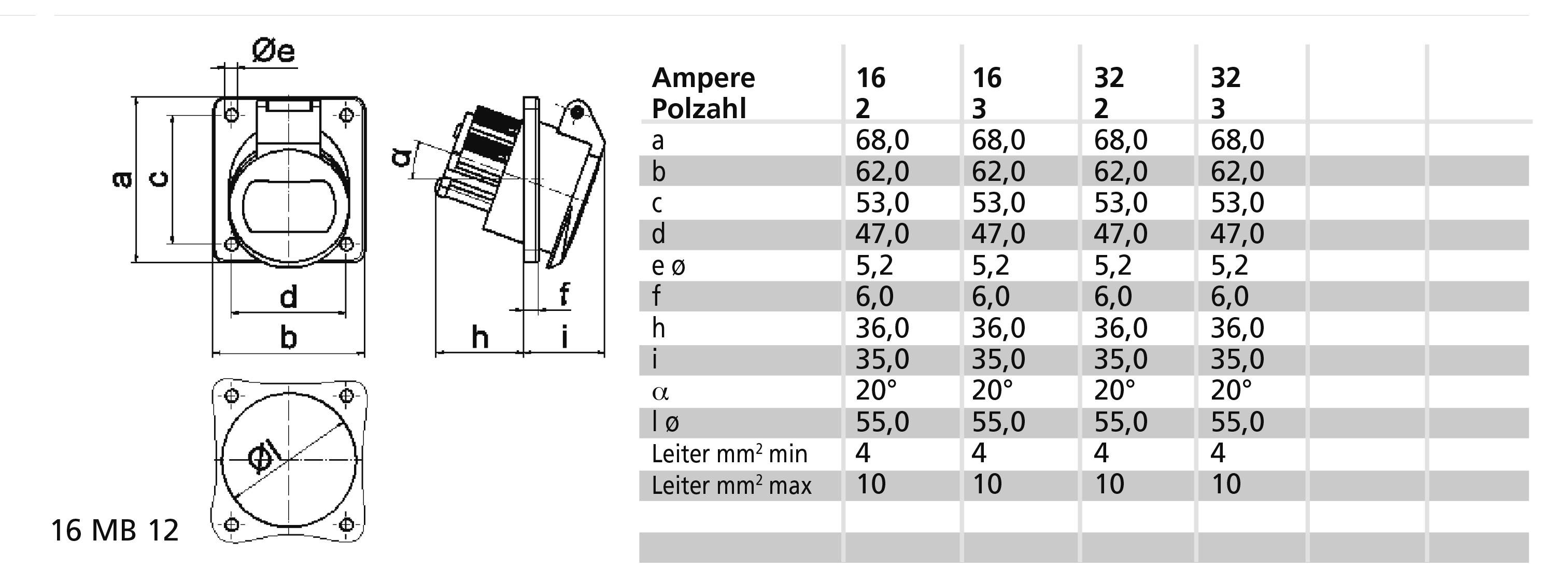

Diagramma di una presa elettrica con tabella delle misure: a-f, h, l per 16 e 32 Ampere. Dimensioni in mm, sezione dei conduttori 10 mm².

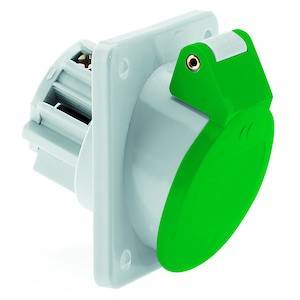

Presa elettrica verde con involucro bianco, mostra il lato frontale con un coperchio di protezione.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Mer 25 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (90,16 € / Pezzo)

90,16 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 16 A.
Tensione secondo EN 60309-2: 20-25 V / 40-50 V (100-200 Hz) verde
Numero poli: 2
Posizione orario: 4 ore
Colore di identificazione verde
Numero RAL: 6002
Tipo di protezione (IP): IP44
Tecnica di collegamento: Morsetto a vite
Direzione di inserimento: Angolata
Ingresso cavo: Altro
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Nichelati
Versione militare: No
Dimensione flangia verticale: 68 mm
Distanza fori verticale: 53 mm
Dimensione flangia orizzontale: 62 mm
Distanza foratura orizzontale: 47 mm

Tipo prodotto: Presa da pannello CEE

Tensione nom.: 50 V

Corrente nominale: 16.0 A

Corrente nominale: 16 A

Connettore A: Morsetto a vite

Modello: angolata

: IP44

Colore: Verde

Contenuto: 1 pz.

Numero Poli: 2

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 50 V

: 6002

: 2

: Plastic

: Nickel-plated

: 16 A

: Screwed terminal

: Angled

: CuZn

: IP44

: FALSE

: 4 h

: Green

: 20-25 V / 40-50 V (100-200 Hz) green

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146968 Bals Elektrotechnik 422 422 Presa da pannello CEE 16.0 A 2 poli 50 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146968 Bals Elektrotechnik 422 422 Presa da pannello CEE 16.0 A 2 poli 50 V 1 pz.

Descrizione

Presa da incasso a bassa tensione inclinata
16A 2p (2P) <50V verde 100-200Hz (da 20 a 25 e da 40 a 50V) 4h IP44
Frequenza: Da 100 a 200 Hz
Colore di identificazione tecnica: Verde RAL 6002
Portacontatti/contatti: Il supporto di contatto è in poliammide, i contatti sono in ottone nichelato
Sezione massima del conduttore: 10,0 qmm
Materiale dell'alloggiamento: poliammide
Tecnica di collegamento: Con morsetto a vite
Ingresso cavo: Altro
Colore dispositivo: Coperchio pieghevole verde RAL 6002, alloggiamento grigio RAL 7035
Altezza dispositivo: 69 mm, larghezza dispositivo: 62 mm, profondità dispositivo: 70 mm
Dimensione flangia verticale: 68 mm, dimensione flangia orizzontale: 62 mm
Distanza fori verticale: 53 mm, distanza fori orizzontale: 47 mm
Altre caratteristiche tecniche: L'inclinazione è di 20°
