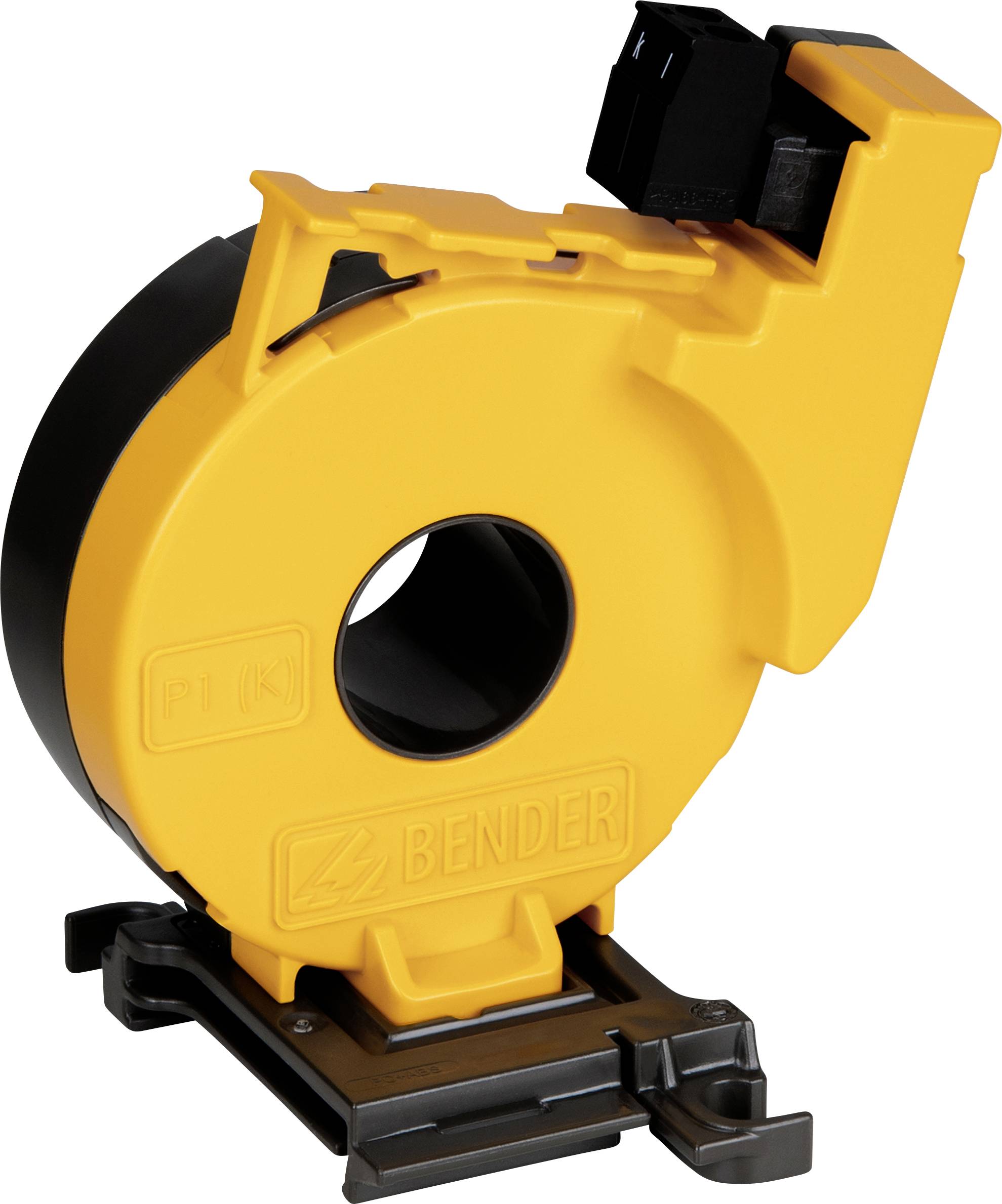

Bender CTAC20 B98110005 Trasformatore di corrente Corrente primaria 63 A Ø ingresso cavo:20 mm 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
102,45 €
3
3% = 2,84 €
99,61 €
5
4% = 3,97 €
98,48 €
10
5% = 4,73 €
97,72 €
25
5% = 5,58 €
96,87 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (102,45 € / Pezzo)
102,45 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Convertitore di corrente di misura CTAC20
- Ø ingresso cavo 20 mm
Dati tecnici
- Tensione nominale: 800 V
- Categoria di sovratensione III
- Tensione d'urto/grado di inquinamento: 8 kV/3
- Circuito convertitore di corrente di misura CTAC…
- Corrente differenziale primaria di misurazione: 10 A
- Corrente differenziale di misurazione secondaria: 0,0167 A
- Rapporto nominale KN: 10/0,0167 A
- Spazzola di misurazione: max. 180 Ω
- Potenza nominale: 0,05 VA
- Corrente differenziale continua di misurazione termica Icth: 30 A
- Corrente termica di misurazione a breve termine ITH: 60 x Icth = 2,4 kA/1 s.
- Corrente d'urto di misurazione Idyn: 2,5 x Ith = 6,0 kA/40 ms.
- Corrente nominale I
- CTAC20 a IΔn ≥ 30 mA 40 A
- CTAC20 a IΔn ≥ 300 mA 63 A
- Tipo di spina MSTB 2,5/2-ST-5,08
- Produttore Phoenix Contact
- Tipo di collegamento: morsetti a vite
- Temperatura di lavoro -25…+70 °C
- Tipo di protezione da incasso (DIN EN 60529) IP40
- Tipo di protezione morsetti (DIN EN 60529) IP20
- Grado di infiammabilità UL94 V-0
- Tipo prodotto
Trasformatore di corrente
- Corrente primaria
63 A
- Ø ingresso cavo
20 mm
- Tipo
CTAC20
- Dim.
(L x L x A) 60 x 75 x 82 mm
- Larghezza
75 mm
- Altezza
82 mm
- Lunghezza
60 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 2372855 Bender CTAC20 B98110005 Trasformatore di corrente Corrente primaria 63 A Ø ingresso cavo:20 mm 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2372855 Bender CTAC20 B98110005 Trasformatore di corrente Corrente primaria 63 A Ø ingresso cavo:20 mm 1 pz.
Descrizione
I trasformatori di corrente di misura della serie CTAC sono convertitori di corrente di misura altamente sensibili che convertono le correnti AC in un segnale di misura valutabile insieme alle apparecchiature di monitoraggio e valutazione della corrente differenziale della serie RCM o RCMS.
Inoltre, sono adatti per l'uso in impianti di ricerca guasti di isolamento per sistemi IT (EDS). Vengono utilizzati per rilevare la corrente di prova generata da un generatore di corrente di prova PGH o ISOMETER ® iso685. La corrente di prova viene convertita in un segnale di misura valutabile in combinazione con i dispositivi di segnalazione di errori di isolamento della serie EDS.
Il collegamento ai rispettivi dispositivi avviene tramite un cavo a due fili.
Testo tradotto automaticamente
Inoltre, sono adatti per l'uso in impianti di ricerca guasti di isolamento per sistemi IT (EDS). Vengono utilizzati per rilevare la corrente di prova generata da un generatore di corrente di prova PGH o ISOMETER ® iso685. La corrente di prova viene convertita in un segnale di misura valutabile in combinazione con i dispositivi di segnalazione di errori di isolamento della serie EDS.
Il collegamento ai rispettivi dispositivi avviene tramite un cavo a due fili.
