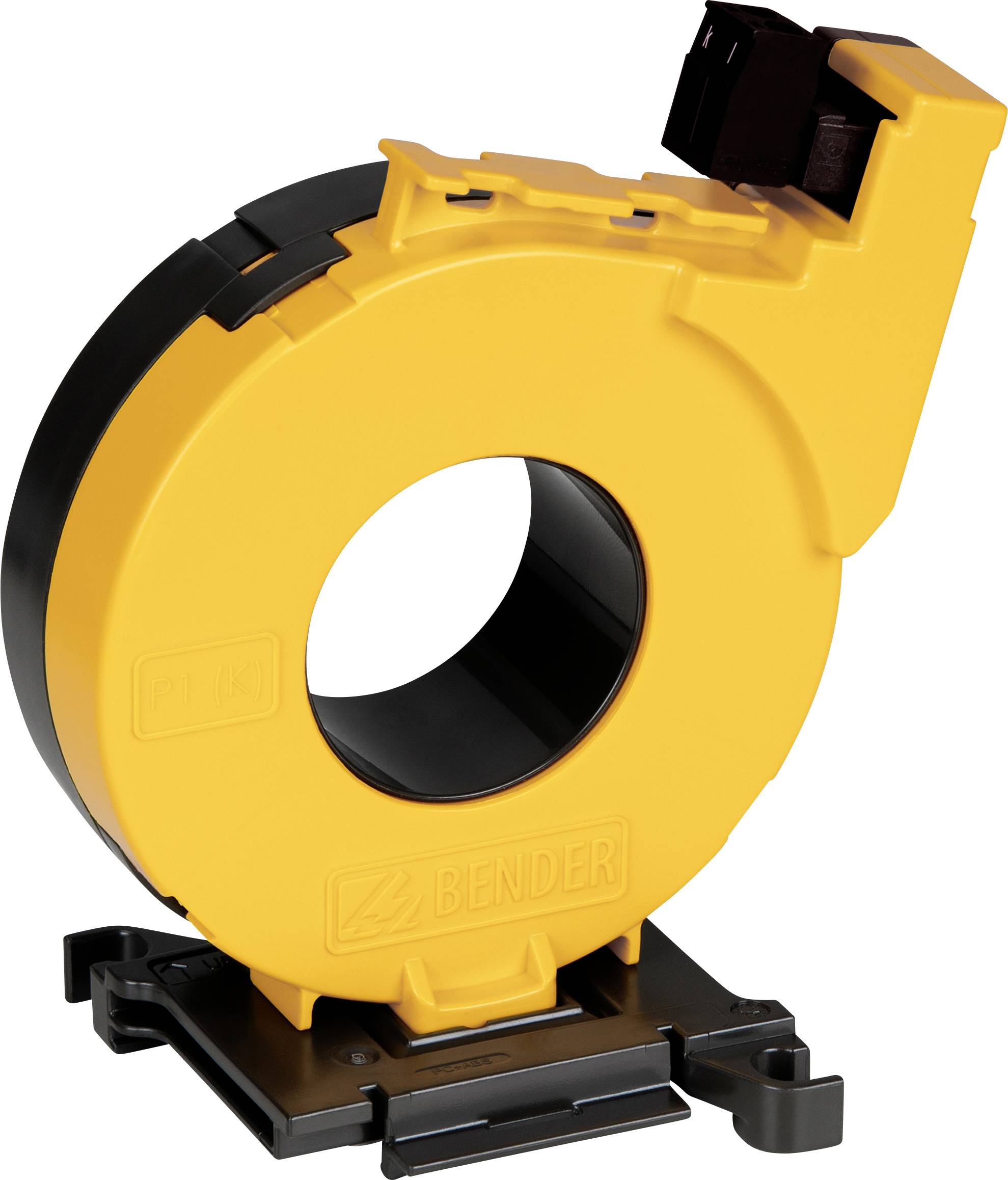

Bender CTAC35 B98110007 Trasformatore di corrente Corrente primaria 125 A Corrente secondaria 0.0167 A Conduttore passan
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (98,35 € / Pezzo)
114,75 €
-14 %
98,35 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Convertitore di corrente di misura CTAC35
- Corrente in ingresso (corrente) 125 A
- Corrente secondaria 0.0167 A
- Ø ingresso cavo 35 mm
Dati tecnici
- Tensione nominale: 800 V
- Categoria di sovratensione III
- Tensione d'urto/grado di inquinamento: 8 kV/3
- Circuito convertitore di corrente di misura CTAC…
- Corrente differenziale primaria di misurazione: 10 A
- Corrente differenziale di misurazione secondaria: 0,0167 A
- Rapporto nominale KN: 10/0,0167 A
- Spazzola di misurazione: max. 180 Ω
- Potenza nominale: 0,05 VA
- Corrente differenziale continua di misurazione termica Icth: 30 A
- Corrente termica di misurazione a breve termine ITH: 60 x Icth = 2,4 kA/1 s.
- Corrente d'urto di misurazione Idyn: 2,5 x Ith = 6,0 kA/40 ms.
- Corrente nominale I
- CTAC35 a IΔn ≥ 30 mA 80 A
- CTAC35 a IΔn ≥ 300 mA 125 A
- Tipo di spina MSTB 2,5/2-ST-5,08
- Produttore Phoenix Contact
- Tipo di collegamento: morsetti a vite
- Temperatura di lavoro -25…+70 °C
- Tipo di protezione da incasso (DIN EN 60529) IP40
- Tipo di protezione morsetti (DIN EN 60529) IP20
- Grado di infiammabilità UL94 V-0
- Tipo prodotto
Trasformatore di corrente
- Corrente primaria
125 A
- Corrente secondaria
0.0167 A
0.05 VA
- Ø ingresso cavo
35 mm
- Tipo
CTAC35
- Dim.
(L x L x A) 61 x 94 x 100 mm
- Corrente secondaria
0.0167 A
- Corrente in ingresso
125 A
- Conduttore passante (Larghezza)
35 mm
- Conduttore passante (L x A)
35 x 35 mm
- Conduttore passante (Altezza)
35 mm
- Categoria di misura
CAT III
- Larghezza
94 mm
- Altezza
100 mm
- Lunghezza
61 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 2372856 Bender CTAC35 B98110007 Trasformatore di corrente Corrente primaria 125 A Corrente secondaria 0.0167 A Conduttore passan
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2372856 Bender CTAC35 B98110007 Trasformatore di corrente Corrente primaria 125 A Corrente secondaria 0.0167 A Conduttore passan
Descrizione
I trasformatori di corrente di misura della serie CTAC sono convertitori di corrente di misura altamente sensibili che convertono le correnti AC in un segnale di misura valutabile insieme alle apparecchiature di monitoraggio e valutazione della corrente differenziale della serie RCM o RCMS.
Inoltre, sono adatti per l'uso in impianti di ricerca guasti di isolamento per sistemi IT (EDS). Vengono utilizzati per rilevare la corrente di prova generata da un generatore di corrente di prova PGH o ISOMETER ® iso685. La corrente di prova viene convertita in un segnale di misura valutabile in combinazione con i dispositivi di segnalazione di errori di isolamento della serie EDS.
Il collegamento ai rispettivi dispositivi avviene tramite un cavo a due fili.
Testo tradotto automaticamente
Inoltre, sono adatti per l'uso in impianti di ricerca guasti di isolamento per sistemi IT (EDS). Vengono utilizzati per rilevare la corrente di prova generata da un generatore di corrente di prova PGH o ISOMETER ® iso685. La corrente di prova viene convertita in un segnale di misura valutabile in combinazione con i dispositivi di segnalazione di errori di isolamento della serie EDS.
Il collegamento ai rispettivi dispositivi avviene tramite un cavo a due fili.
