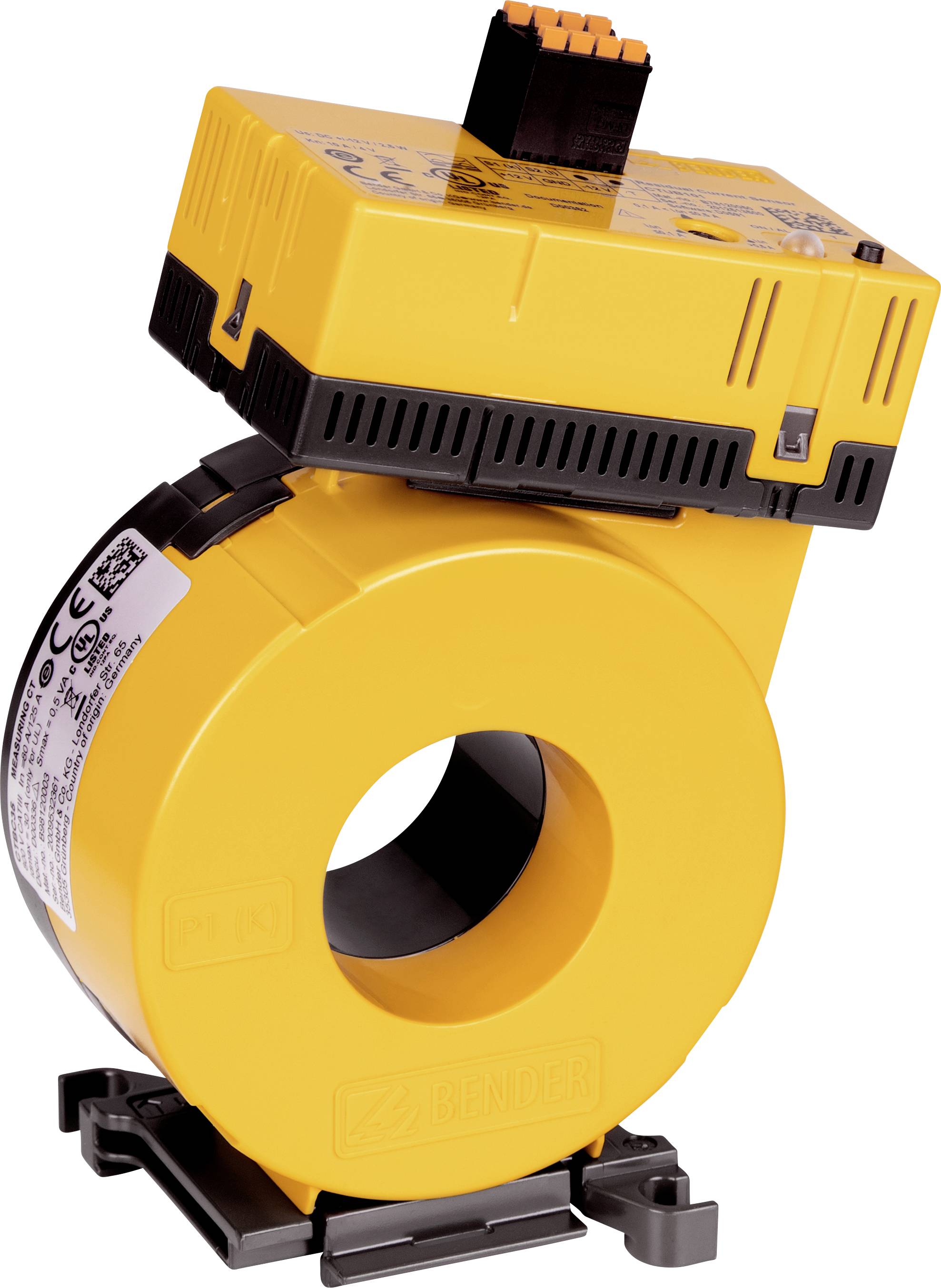

Bender CTUB101-CTBC35 B78120012 Trasformatore di corrente Corrente primaria 125 A Ø ingresso cavo:35 mm 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
318,85 €
3
2% = 7,78 €
311,07 €
5
3% = 10,87 €
307,98 €
10
4% = 12,94 €
305,91 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (318,85 € / Pezzo)
318,85 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Trasformatore di corrente di misura CTUB101-CTBC35
- Ø ingresso cavo 35 mm
Dati tecnici
- Tensione nominale: 800 V
- Categoria di sovratensione III
- Altezza d'impiego: ≤ 2000 m tramite NN
- Tensione d'urto di misurazione: IC1/IC2 8 kV
- Tensione di isolamento nominale (isolamento rinforzato): IC1/IC2 800 V.
- Grado di inquinamento: 2
- Tensione di alimentazione US: CC ±12 V.
- Area di lavoro US: ±2%
- Ripple US: ≤ 1%
- Consumo interno: ≤ 2,5 W
- Corrente di accensione: 500 mA (rispetto al RCMA423)
- CTBC35 a IΔn = 30 mA: 80 A
- CTBC35 a IΔn = 300 mA: 125 A
- Precisione di misura ±1 %
- Avvolgimento di prova: Sì
- Corrente differenziale continua di misurazione termica Icth: 30 A
- Corrente termica di misurazione a breve termine ITH: 2,4 kA/1 s
- Corrente d'urto di misurazione Idyn: 6 kA/40 ms.
- Uscita
- Denominazione: S1 (k), S2 (l)
- Scala: 400 mV/1 A.
- Tensione max.: 10 V
- Max. Lunghezza di collegamento: 10 m.
- Resistenza di uscita: 172 Ω
- Tipo di protezione, da incasso (DIN EN 60529): IP40
- Tipo di protezione, morsetti (DIN EN 60529): IP20
- Grado di infiammabilità UL94 V-0
- Tipo prodotto
Trasformatore di corrente
- Corrente primaria
125 A
- Ø ingresso cavo
35 mm
- Tipo
CTUB101-CTBC35
- Dim.
(L x L x A) 78 x 126 x 151 mm
- Peso
310 g
- Larghezza
126 mm
- Altezza
151 mm
- Lunghezza
78 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 2372853 Bender CTUB101-CTBC35 B78120012 Trasformatore di corrente Corrente primaria 125 A Ø ingresso cavo:35 mm 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2372853 Bender CTUB101-CTBC35 B78120012 Trasformatore di corrente Corrente primaria 125 A Ø ingresso cavo:35 mm 1 pz.
Descrizione
I trasformatori di corrente di misura della serie CTUB100 sono combinazioni di nuclei di trasformatori di corrente di misura CTBC… e moduli elettronici CTUB10…, che consentono correnti CA e CC
Implementare il segnale di misurazione valutabile. La valutazione del segnale di misurazione può essere effettuata utilizzando dispositivi della serie RCMA420/423, RCMS460/490 o EDS440/EDS441LAB.
Il collegamento dei trasformatori di corrente di misurazione ai rispettivi dispositivi avviene tramite un cavo a 2 o 6 fili. È possibile utilizzare in sistemi DC, AC e 3 (N)AC
.
I trasformatori di corrente di misura CTUB101-CTBCxx sono per il collegamento ai dispositivi La serie RCMA420/423 è progettata e viene fornita tramite il cavo a 6 fili Direttamente dall'apparecchio di valutazione
Alimentato con tensione di alimentazione DC ±12 V. I trasformatori di corrente di misura CTUB102-CTBCxx sono progettati per il collegamento a un RCMS460/490. Se i trasformatori di corrente di misurazione CTUB102-CTBCxx sono collegati a un sistema RCMS460/490, per i trasformatori di corrente di misurazione è necessario un alimentatore DC 24 V, disponibile come accessorio.
I trasformatori di corrente di misura CTUB104-CTBCxx sono progettati per il collegamento a un EDS440 o EDS441LAB. I trasformatori di corrente di misura CTUB104-CTBCxx diventano tali
Dispositivo di richiesta di isolamento collegato, per il convertitore di corrente di misurazione è necessario un alimentatore DC 24 V, disponibile come accessorio.
I core del trasformatore di corrente di misura della serie CTBC20P…210P sono dotati di una schermatura magnetica integrata e sono adatti per applicazioni con correnti di carico o di accensione elevate.
Testo tradotto automaticamente
Implementare il segnale di misurazione valutabile. La valutazione del segnale di misurazione può essere effettuata utilizzando dispositivi della serie RCMA420/423, RCMS460/490 o EDS440/EDS441LAB.
Il collegamento dei trasformatori di corrente di misurazione ai rispettivi dispositivi avviene tramite un cavo a 2 o 6 fili. È possibile utilizzare in sistemi DC, AC e 3 (N)AC
.
I trasformatori di corrente di misura CTUB101-CTBCxx sono per il collegamento ai dispositivi La serie RCMA420/423 è progettata e viene fornita tramite il cavo a 6 fili Direttamente dall'apparecchio di valutazione
Alimentato con tensione di alimentazione DC ±12 V. I trasformatori di corrente di misura CTUB102-CTBCxx sono progettati per il collegamento a un RCMS460/490. Se i trasformatori di corrente di misurazione CTUB102-CTBCxx sono collegati a un sistema RCMS460/490, per i trasformatori di corrente di misurazione è necessario un alimentatore DC 24 V, disponibile come accessorio.
I trasformatori di corrente di misura CTUB104-CTBCxx sono progettati per il collegamento a un EDS440 o EDS441LAB. I trasformatori di corrente di misura CTUB104-CTBCxx diventano tali
Dispositivo di richiesta di isolamento collegato, per il convertitore di corrente di misurazione è necessario un alimentatore DC 24 V, disponibile come accessorio.
I core del trasformatore di corrente di misura della serie CTBC20P…210P sono dotati di una schermatura magnetica integrata e sono adatti per applicazioni con correnti di carico o di accensione elevate.
