Benning 10236769 Kit tester per installazioni
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Dati tecnici
- Tester di installazione IT 200 (044106)
- Peso: 1.6 kg
- Controllo bassa impedenza: 0,01 Ω - 2000 Ω
- Resistenza di isolamento (50/100/250/500/1000 V): 10 kΩ - 1000 MΩ
- Impedenza di linea: 0,01 Ω - 10 kΩ
- Caduta di tensione: 0,1% - 100%
- Impedenza loop: 0,01 Ω - 10 kΩ
- Corrente di corto circuito: 0,01 A - 200 kA
- Continuità: 7 mA
- Tensione: Da 1 V a 550 V.
- Tipo di display: digitale
- Intervallo di misura (VDE): Impedenza di linea, impedenza di loop, resistenza di isolamento, tensione, frequenza, corrente
- Categoria di misurazione: CAT III 600 V, CAT IV 300 V
- Dimensioni del prodotto, larghezza: 111 mm
- Dimensioni del prodotto, altezza: 165 mm
- Dimensioni del prodotto, lunghezza: 52 mm
- Interfacce: USB, RS232
- Caratteristiche tester VDE: Con touchscreen a colori, test RCD/FI
- Adattatore di misura (044169)
- Peso: 0.82 kg
- Categoria di misurazione CAT II 300 V
- Dimensioni del prodotto, larghezza: 100 mm
- Dimensioni del prodotto, altezza: 70 mm
- Dimensioni del prodotto, lunghezza: 200 mm
- Massima altitudine barometrica: 3000 m
- Temperatura di esercizio: Da 0 a +40 °C
- Temperatura ambiente: Da -10 a +70 °C
- Lunghezza conduttore: 0,3 m.
- Tensione d'ingresso: Monofase: Fino a 250 V trifase: Fino a 430 V.
- Frequenza: 50/60 Hz
- Corrente di prova massima: Funzionamento continuo 40 A (10 ms)
- Classe di protezione: II (doppio isolamento)
- Grado di inquinamento: 2
- Tipo di protezione: IP 40
- Presa BNC
- Resistenza alloggiamento BNC contro PE: 100 kΩ
- Resistenza contatto BNC contro CP: 100 kΩ
- Errore di ampiezza -2 %
- Tipo prodotto
Kit tester per installazioni
di fabbrica senza certificato
- Categoria di misura
CAT IV 300 V
- Interfacce
USB
- Dim.
(L x L x A) 52 x 111 x 165 mm
- Peso
1.6 kg
- Range di misurazione (VDE)
Impedenza di linea
- Display
digitale
- Precisione
-2 %
- Larghezza
111 mm
- Altezza
165 mm
- Lunghezza
52 mm
- Procedura di test
automatica
- Alimentatori VDE
Alimentato a batteria ricaricabile
- Memoria VDE
si
- Tipo
10236769
- Caratteristiche tester VDE
Con touchscreen a colori
Documenti & Download
Scheda tecnica
Scheda tecnica 2987782 Benning 10236769 Kit tester per installazioni
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2987782 Benning 10236769 Kit tester per installazioni
Informazioni
Rapporto di prova 2987782 Benning 10236769 Kit tester per installazioni
Scheda di sicurezza
Scheda di sicurezza 2987782 Benning 10236769 Kit tester per installazioni
Descrizione

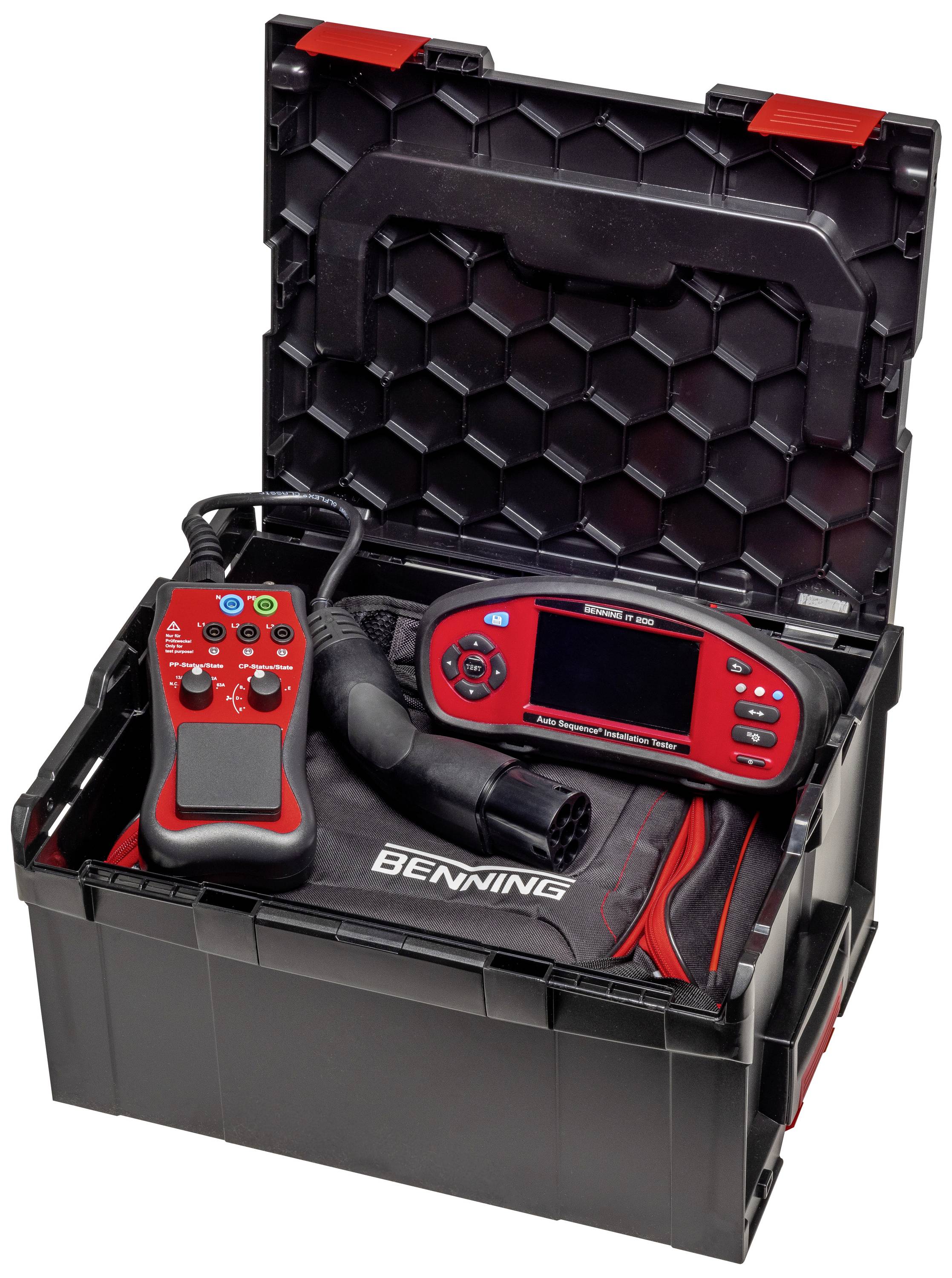

Il kit Benning per il controllo di impianti fissi e scatole da parete è Ideal per gli elettricisti moderni. La combinazione consente un test conforme alla norma di impianti elettrici e stazioni di carica EV (Wallbox). Riposto nella pratica L-Boxx ®, i vostri dispositivi sono confezionati in modo sicuro.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Tester di installazione IT 200 (044106)
- Funzionamento tramite display touch a colori da 4,3" e pulsanti
- Controlli singoli e misurazioni Auto-Sequence ® pre-programmate
- Controlli automatici con un solo pulsante (Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, IT)
- Gestione ordini per la gestione degli ordini di prova;creazione di strutture di impianti a più livelli, incluse le misurazioni pianificate
- Grande memoria dei valori di misura su scheda SD da 8 GB
- Spina di prova Commander per presa di contatto di protezione con indicazione buona/cattiva
- Collegamento per scanner di codici a barre per l'identificazione del punto di misurazione
- Monitoraggio della tensione online per il monitoraggio dei collegamenti di prova
- Aggiornamenti firmware gratuiti
- Potente pacco batterie agli ioni di litio da 4400 mAh
- Funzione di ricarica della batteria integrata nell'unità
- Software di protocollo Benning PC-Win IT 130-200
- Creazione e trasmissione di strutture di impianti di grandi dimensioni per il Benning IT 200 per la verifica razionale di prima e di ripetizione

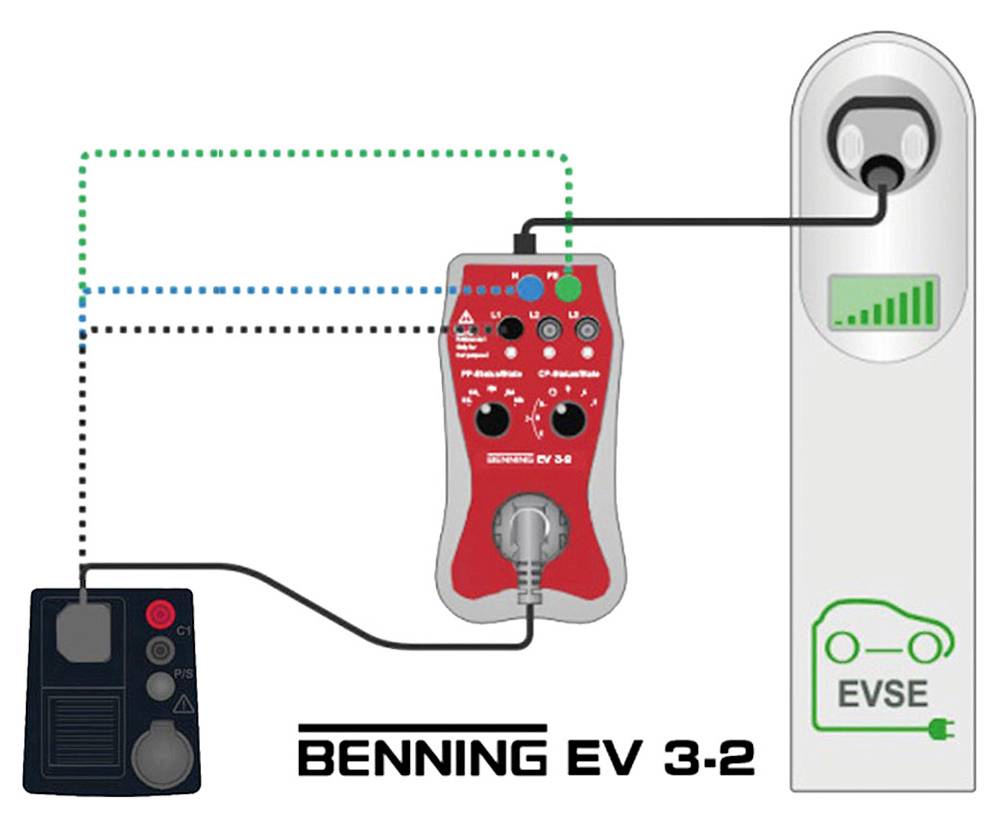

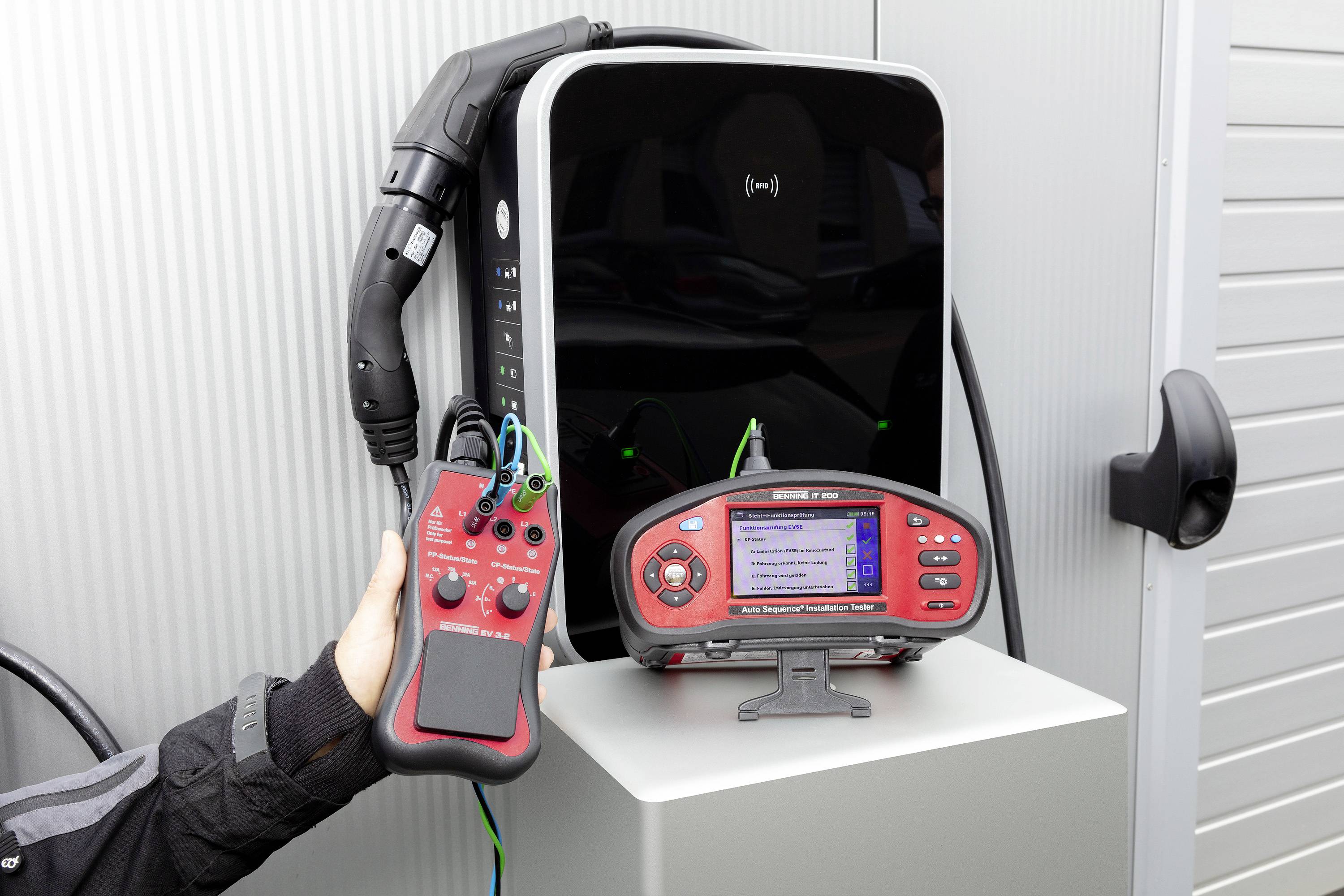

- Download e registrazione dei valori di misura per impianti elettrici e stazioni di ricarica elettrica (Wallbox)
- Supporta l'importazione dei dati e le funzioni esistenti del Benning IT 130
- Funzione di esportazione dei dati di controllo
- Installazione multipla possibile senza costi aggiuntivi
- Aggiornamenti software gratuiti
- Tensione di contatto
- Tensione TRUE RMS
- Resistenza PE sotto tensione di rete (metodo a 3 conduttori)
- Test di interruttore di protezione FI/RCD standard e ritardato (S) (tipo AC, A, F, B, B+, EV RCD/ EV RCM (RDC-DD), MI RCD e PRCD), AUTO test, tempo di attivazione, corrente di attivazione (rampa)
Contenuto della fornitura
- Software di protocollo Benning PV-Win IT 130-200 tramite collegamento download e certificato di calibrazione
- Tester Benning IT 200 (044106)

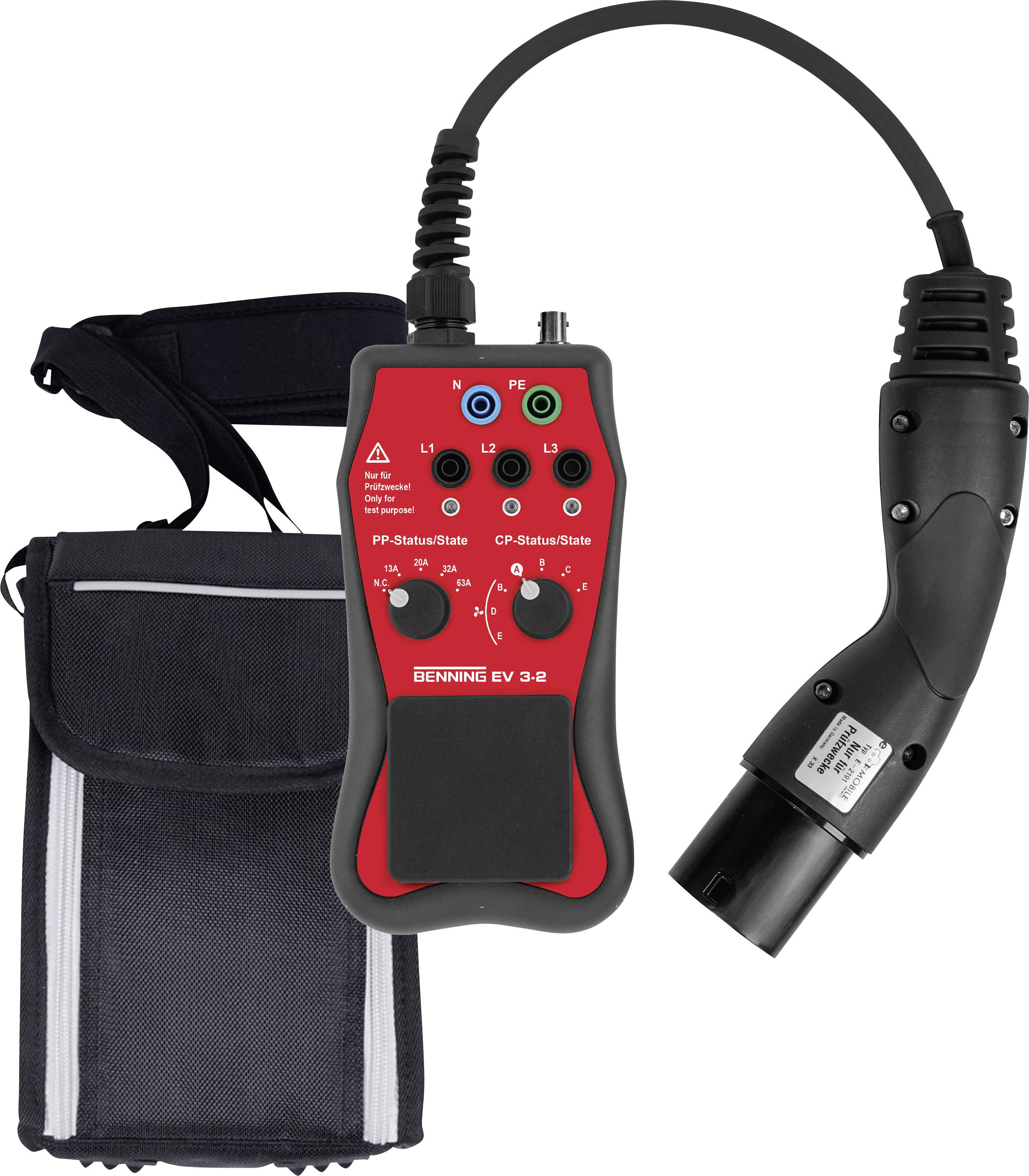

- Adattatore di prova Benning EV 3-2 (044169)
- Benning L-Boxx ® 238 (10236016)
Note
Verifica in conformità con:
DIN VDE 0100-600
DIN VDE 0105-100
DIN EN 61851-1 / VDE 0122-1
