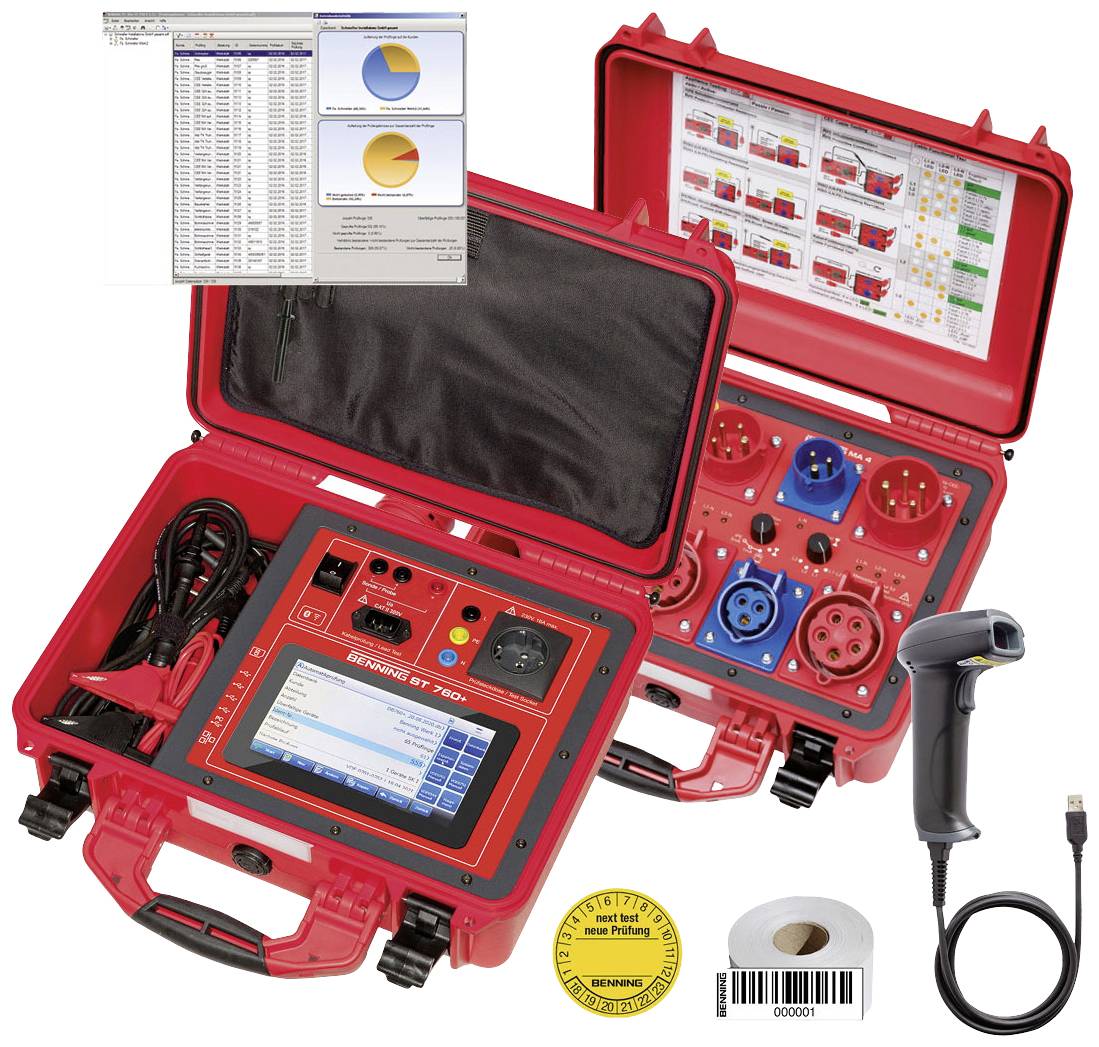

Benning 10236771 Kit tester per apparecchiature
EAN:
Codice produttore
Articolo n°:
Dati tecnici
- Tester Benning ST 760+ SET (050335)
- Tipo di display: digitale (LCD)
- Intervallo di misura (VDE): Resistenza del conduttore di protezione, resistenza di isolamento, corrente di dispersione di ricambio, corrente del conduttore di protezione, corrente di contatto, tensione, corrente, potenza, potenza apparente, corrente di carico, corrente di dispersione del paziente, controllo PRCD (2 poli, 3 poli, PRCD, PRCD+, PRCDK), CONTROLLO RCD (AC, A, F, B, b+), valore effettivo di picco e reale della tensione a vuoto per saldatori
- Categoria di misurazione CAT II 300 V
- Dimensioni del prodotto, larghezza: 330 mm
- Dimensioni del prodotto, altezza: 165 mm
- Dimensioni del prodotto, lunghezza: 405 mm
- Sequenza di prova: Automatica, manuale
- Interfacce: USB, Bluetooth ®, LAN, WLAN (802.11b/g), slot per schede SD, mini USB
- Tipo di protezione IP67
- Alimentazione di tensione: Alimentazione di rete
- Caratteristiche tester VDE: Con touchscreen a colori, incl Valigetta
- Adattatore di misurazione MA 4 CEE (044162)
- Peso: 4200 g
- Dimensioni del prodotto, larghezza: 410 mm
- Dimensioni del prodotto, altezza: 170 mm
- Dimensioni del prodotto, profondità: 350 mm
- Tipo prodotto
Kit tester per apparecchiature
di fabbrica senza certificato
- Categoria di misura
CAT II 300 V
- Interfacce
WLAN (802.11b/g)
LAN
Slot Scheda SD
RJ45
Bluetooth®
4x USB-A
USB
Mini-USB
- Dim.
(L x L x A) 405 x 330 x 165 mm
- Peso
4200 g
- Range di misurazione (VDE)
Corrente dispersa equivalente
- Norma DIN
DIN EN 60974
- Display
digitale (LCD)
- Larghezza
330 mm
- Altezza
165 mm
- Lunghezza
405 mm
- Procedura di test
manuale
automatica
- Alimentatori VDE
Alimentazione a rete
- Memoria VDE
si
- Tipo
10236771
- Caratteristiche tester VDE
Con valigia
Con touchscreen a colori
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2987783 Benning 10236771 Kit tester per apparecchiature
Descrizione
Il test del dispositivo Benning SET è Ideal quando si verifica un'apparecchiatura portatile monofase e trifase. Grazie alla combinazione e alla sintonizzazione diretta è possibile un utilizzo semplice. I database delle apparecchiature e i risultati delle prove possono essere trasmessi al software tramite diversi modi e sono quindi disponibili per le valutazioni, le statistiche e la documentazione.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Tester Benning ST 760+ SET (050335)
- Controllo di PRCD mobili e del tipo AC/A/F/B/B+
- Test di carichi trifase tramite adattatori di misura opzionali
- Altri adattatori di misura disponibili come opzione
- brillante display touch a colori da 7 pollici (interfaccia utente più grande del 35%) con funzioni di menu innovative per un controllo iniziale semplice e razionale/impianto di prova nuovo
- Funzioni del menu intelligente: Modelli di dispositivo personalizzabili (24 modelli per standard di prova) per un impianto di controllo rapido con un solo pulsante, funzione Auto-ID per l'incremento automatico dell'ID (ID) nel nuovo impianto di prova, dati del dispositivo visualizzabili singolarmente tramite slider ON/OFF per una gestione e un utilizzo ottimizzati da parte di EUP´s
- Menu preferiti per l'accesso diretto ai sottomenu utilizzati di frequente
- La tastiera del tasto funzione (QWERTZ), i campi grafici descrivono le funzioni predefinite
- sequenza di prova automatica e manuale con indicazione buona/cattiva
- database completo dei test con cronologia dei test memorizzabile su scheda SD
- versione dell'interfaccia WLAN, Bluetooth, 4 x USB tipo A, 1 x mini USB, 1 x RJ 45, 1 x slot per schede SD
- Aggiornamento gratuito del firmware
- interfaccia utente a batteria, ad es. In caso di guasto della tensione di rete, trasporto da posizione di prova a posizione di prova, accesso possibile alla scheda SD
- Tester per apparecchi per la verifica di apparecchi elettrici/attrezzature di lavoro in conformità con DIN VDE 0701-702, DGUV Reg. 3, BetrSichV, dispositivi di saldatura in conformità con VDE 0544-4, DIN EN 60974-4 e dispositivi elettromedicali in conformità con DIN VDE 0751-1, DIN EN 62353 tipo B, BF, CF, letti per ospedali/strutture di cura
- Display grafico
- visualizzazione del valore limite: sì
- Misurazioni: Intervallo di misura della resistenza di isolamento 0,1 mOhm - 100 mOhm (tensione di prova nominale 100 V - 1000 V, regolabile)
- Intervallo di misura della resistenza del conduttore di terra
- 0,05 Ohm - 10 Ohm (corrente di prova 600 mA/10A)
- Corrente di dispersione
- Corrente differenziale
- Misurazione diretta
- Corrente di contatto/conduttore di protezione 0,03 mA - 25 mA
- misurazione della corrente di consumo
- Misurazione della potenza
- test di funzionamento V/A/W in True RMS metodo di misurazione a vero valore efficace
- controllo di PRCD mobili, come PRCD-S/-S+/-K e di tipo AC/A/F/B/B+
- Test di carichi trifase tramite adattatori di misura opzionali
- Altri adattatori di misura disponibili come opzione
- controllo delle prolunghe
- tensione a vuoto e corrente di contatto del circuito di saldatura
- corrente di dispersione del dispositivo, corrente di dispersione del componente applicato di tipo B, BF e CF
- Caratteristiche: Display touch a colori brillante da 7 pollici (interfaccia utente più grande del 35%) con funzioni di menu innovative per un controllo iniziale semplice e razionale/sistema di prova
- Funzioni del menu intelligente: Modelli di dispositivo personalizzabili (24 modelli per standard di prova) per un impianto di controllo rapido con un solo pulsante, funzione Auto-ID per l'incremento automatico dell'ID (ID) nel nuovo impianto di prova, dati del dispositivo visualizzabili singolarmente tramite slider ON/OFF per una gestione e un utilizzo ottimizzati da parte di EUP´s
- Menu preferiti per l'accesso diretto ai sottomenu utilizzati di frequente
- La tastiera del tasto funzione (QWERTZ), i campi grafici descrivono le funzioni predefinite
- sequenza di prova automatica e manuale con indicazione buona/cattiva
- database completo dei test con cronologia dei test memorizzabile su scheda SD
- versione dell'interfaccia WLAN, Bluetooth, 4 x USB tipo A, 1 x mini USB, 1 x RJ 45, 1 x slot per schede SD
- Presa di stampa USB-A
- Aggiornamento gratuito del firmware
- interfaccia utente a batteria, ad es. In caso di guasto della tensione di rete, trasporto da posizione di prova a posizione di prova, accesso possibile alla scheda SD
- controllo attivo
- Test passivo
- Metodo alternativo
- Metodo di corrente differenziale
- Metodo diretto
- Misurazione della tensione
- Adattatore di misurazione MA 4 CEE (044162)
- Valigetta adattatore per il controllo attivo e passivo di apparecchi CEE monofase e trifase e linee di prolunga CEE in combinazione con tester per apparecchi.
- L'adattatore di misurazione facilita il lavoro durante la verifica di dispositivi mobili. Grazie alla sua struttura robusta è particolarmente adatto per l'uso in ambienti industriali. La facilità di utilizzo consente all'utente di lavorare in modo razionale e rapido con l'adattatore di misurazione. È possibile controllare i dispositivi e i cavi di prolunga che hanno i seguenti connettori in conformità con IEC 60309-1 .
- Spina CEE
- 16 A, 50 Hz - 60 Hz, 230 V, L+N+PE, 6h
- 16 A, 50 Hz - 60 Hz, 380 V - 415 V, 3L+N+PE, 6h
- 32 A, 50 Hz - 60 Hz, 380 V - 415 V, 3L+N+PE; 6h
- L'adattatore di misurazione è adatto per il collegamento ai tester per apparecchi:
- Benning ST 725
- Benning ST 750 / 750A / 755 / 760
- Dispositivi esterni
Contenuto della fornitura
- Set spedizione
- Tester Benning ST 760+ SET (050335)
- Adattatore di misura Benning MA 4 CEE (044162)
Note
Verifica in conformità con:
DIN EN 50678 (VDE 0701)
DIN EN 50699 (VDE 0702)
DIN EN 62353 (VDE 0751-1)
DIN EN 60974-4 (VDE 0544-4)
