Benning BENNING ST 760+ Tester per apparecchiature Norma VDE 0701-0702, 0751, 0544
EAN:
Codice produttore
Articolo n°:
Dati tecnici
- Tipo prodotto
Tester per apparecchiature
di fabbrica senza certificato
- Categoria di misura
CAT II 300 V
- Interfacce
USB
Bluetooth®
LAN
WLAN (802.11b/g)
Slot Scheda SD
Mini-USB
- Dim.
(L x L x A) 405 x 330 x 165 mm
IP67
- Range di misurazione (VDE)
Resistenza conduttore di protezione
Resistenza d'isolamento
Corrente dispersa equivalente
Corrente conduttore di protezione
Corrente di contatto
Tensione
Corrente
Potenza
Potenza apparente
- Norma DIN
DIN EN 62638
DIN EN 62353
- Display
digitale (LCD)
- Larghezza
330 mm
- Altezza
165 mm
- Lunghezza
405 mm
- Procedura di test
automatica
manuale
- Alimentatori VDE
Alimentazione a rete
- Memoria VDE
si
- Tipo
BENNING ST 760+
- Norma VDE
0701-0702
0751
0544
- Caratteristiche tester VDE
Con touchscreen a colori
Con valigia
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2436090 Benning BENNING ST 760+ Tester per apparecchiature Norma VDE 0701-0702, 0751, 0544
Descrizione
Test di sicurezza di dispositivi elettrici/apparecchiature di lavoro secondo DIN VDE 0701/702, BGV A3, BetrSichV e dispositivi elettrici medici secondo DIN VDE 0751-1 tipo B, BF, CF. Un tester universale per tutti i controlli del dispositivo.
Versione
- Controllo di PRCD mobili e del tipo AC/A/F/B/B+

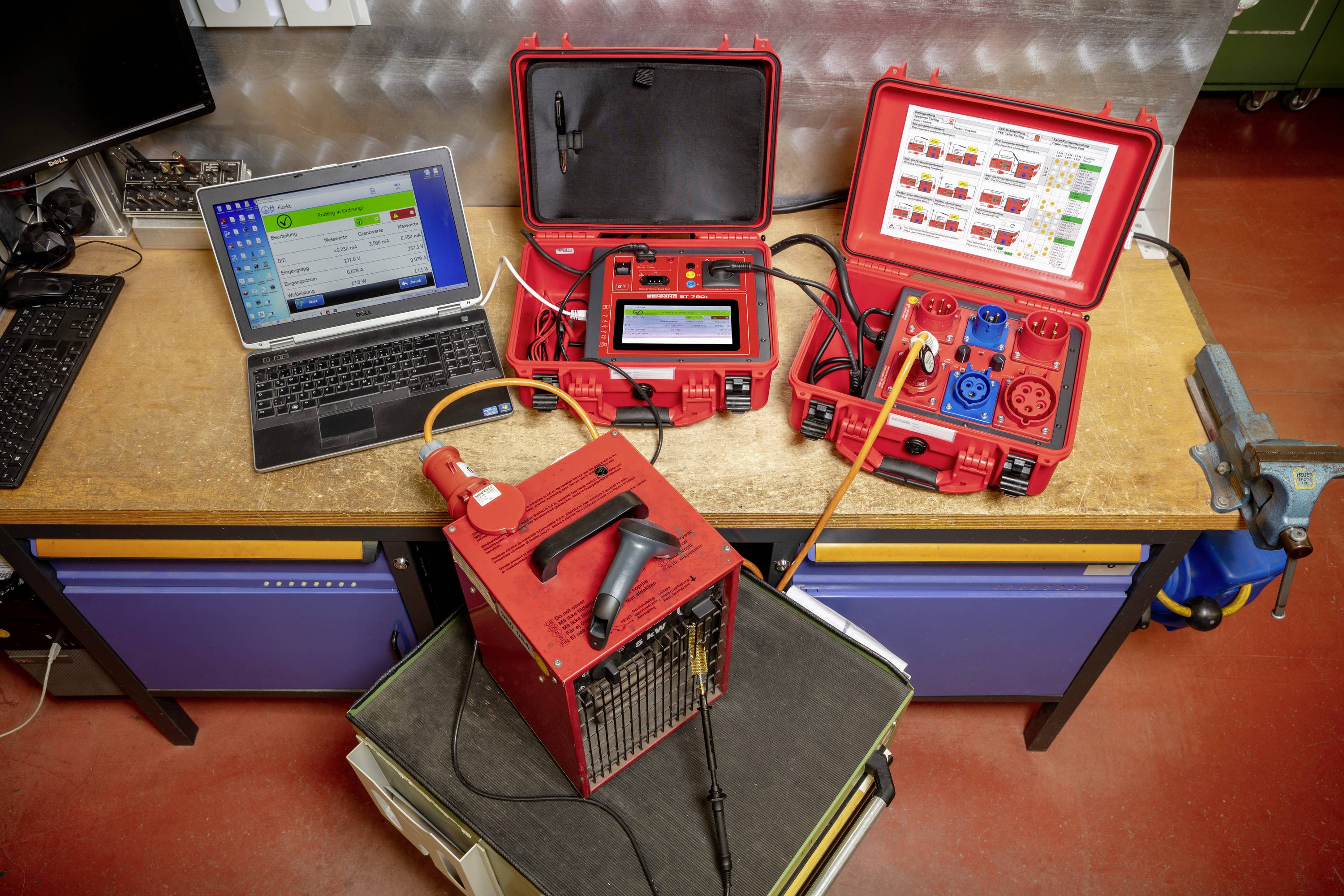

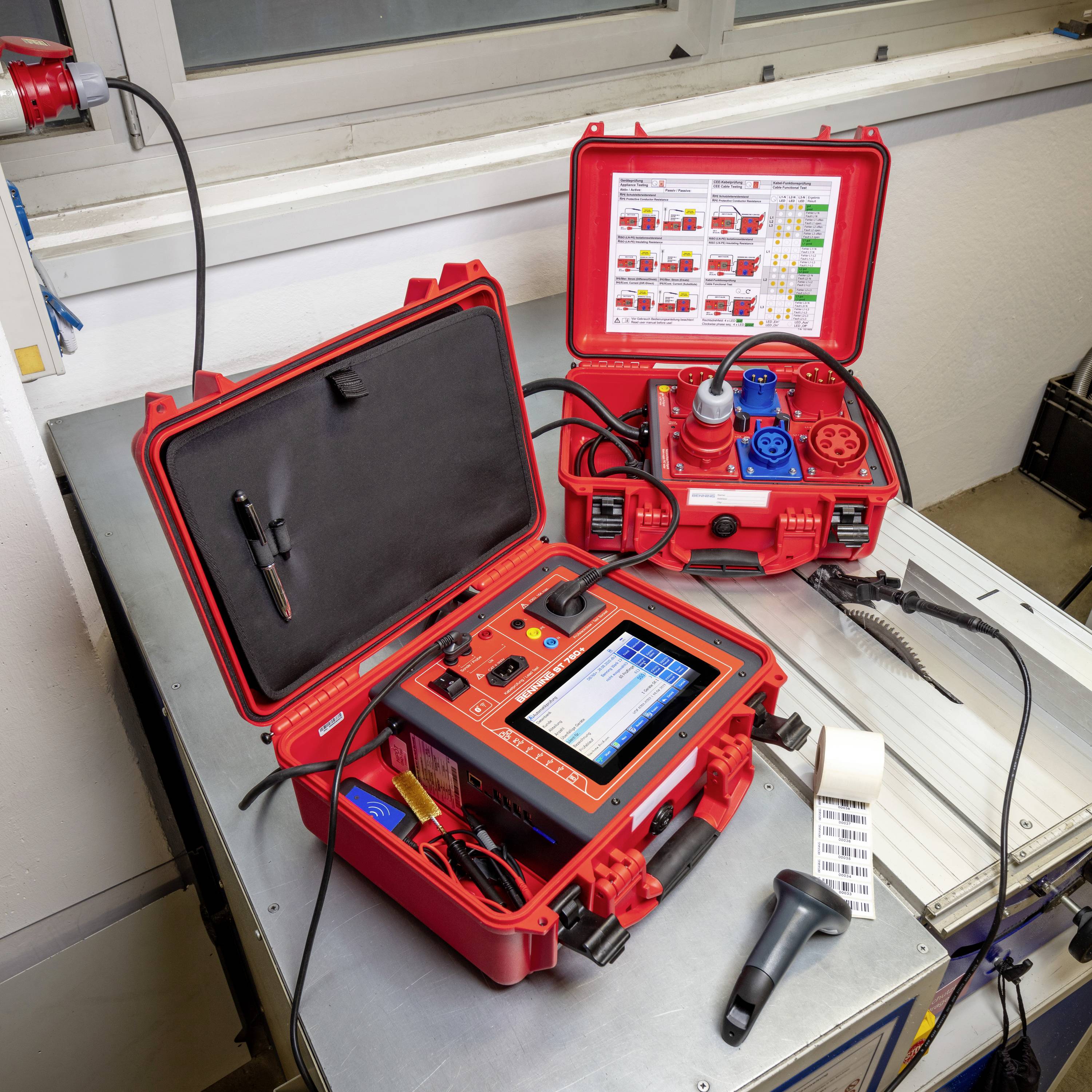

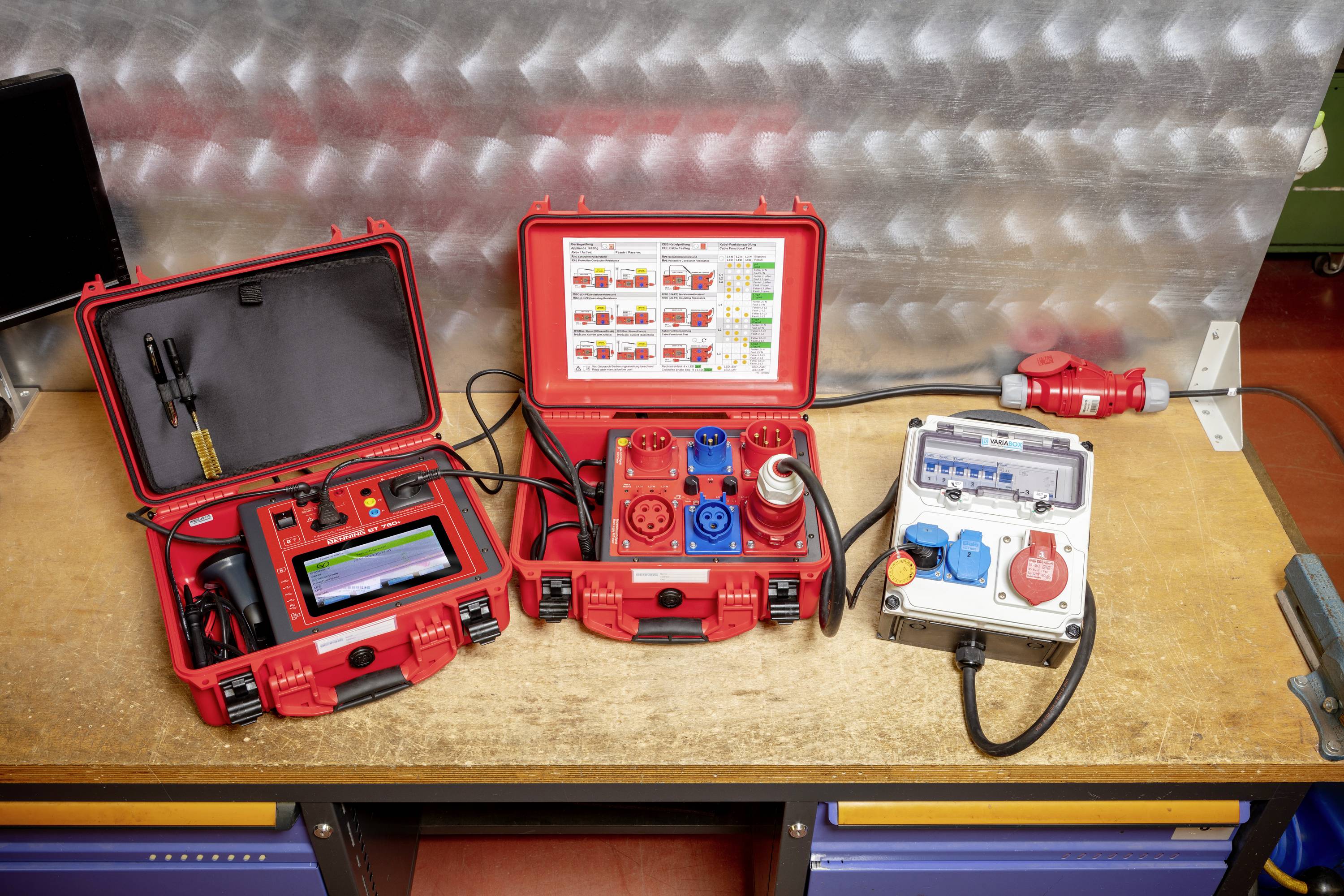

- Test di carichi trifase tramite adattatori di misura opzionali
- Altri adattatori di misura disponibili come opzione
- brillante display touch a colori da 7 pollici (interfaccia utente più grande del 35%) con funzioni di menu innovative per un controllo iniziale semplice e razionale/impianto di prova nuovo
- Funzioni del menu intelligente: Modelli di dispositivo personalizzabili (24 modelli per standard di prova) per un impianto di controllo rapido con un solo pulsante, funzione Auto-ID per l'incremento automatico dell'ID (ID) nel nuovo impianto di prova, dati del dispositivo visualizzabili singolarmente tramite slider ON/OFF per una gestione e un utilizzo ottimizzati da parte di EUP´s
- Menu preferiti per l'accesso diretto ai sottomenu utilizzati di frequente
- La tastiera del tasto funzione (QWERTZ), i campi grafici descrivono le funzioni predefinite
- sequenza di prova automatica e manuale con indicazione buona/cattiva
- database completo dei test con cronologia dei test memorizzabile su scheda SD
- versione dell'interfaccia WLAN, Bluetooth, 4 x USB tipo A, 1 x mini USB, 1 x RJ 45, 1 x slot per schede SD
- Aggiornamento firmware gratuito
- interfaccia utente a batteria, ad es. In caso di guasto della tensione di rete, trasporto da posizione di prova a posizione di prova, accesso possibile alla scheda SD
- Tester per apparecchi per la verifica di apparecchi elettrici/attrezzature di lavoro in conformità con DIN VDE 0701-702, DGUV Reg. 3, BetrSichV, dispositivi di saldatura in conformità con VDE 0544-4, DIN EN 60974-4 e dispositivi elettromedicali in conformità con DIN VDE 0751-1, DIN EN 62353 tipo B, BF, CF, letti per ospedali/strutture di cura
- Display grafico
- visualizzazione del valore limite: sì
- Misurazioni: Intervallo di misura della resistenza di isolamento 0,1 mOhm - 100 mOhm (tensione di prova nominale 100 V - 1000 V, regolabile)
- Intervallo di misura della resistenza del conduttore di terra
- 0,05 Ohm - 10 Ohm (corrente di prova 600 mA/10A)
- Corrente di dispersione
- Corrente differenziale
- Misurazione diretta
- Corrente di contatto/conduttore di protezione 0,03 mA - 25 mA
- misurazione della corrente di consumo
- Misurazione della potenza
- test di funzionamento V/A/W in True RMS metodo di misurazione a vero valore efficace
- controllo di PRCD mobili, come PRCD-S/-S+/-K e di tipo AC/A/F/B/B+
- Test di carichi trifase tramite adattatori di misura opzionali
- Altri adattatori di misura disponibili come opzione
- controllo delle prolunghe

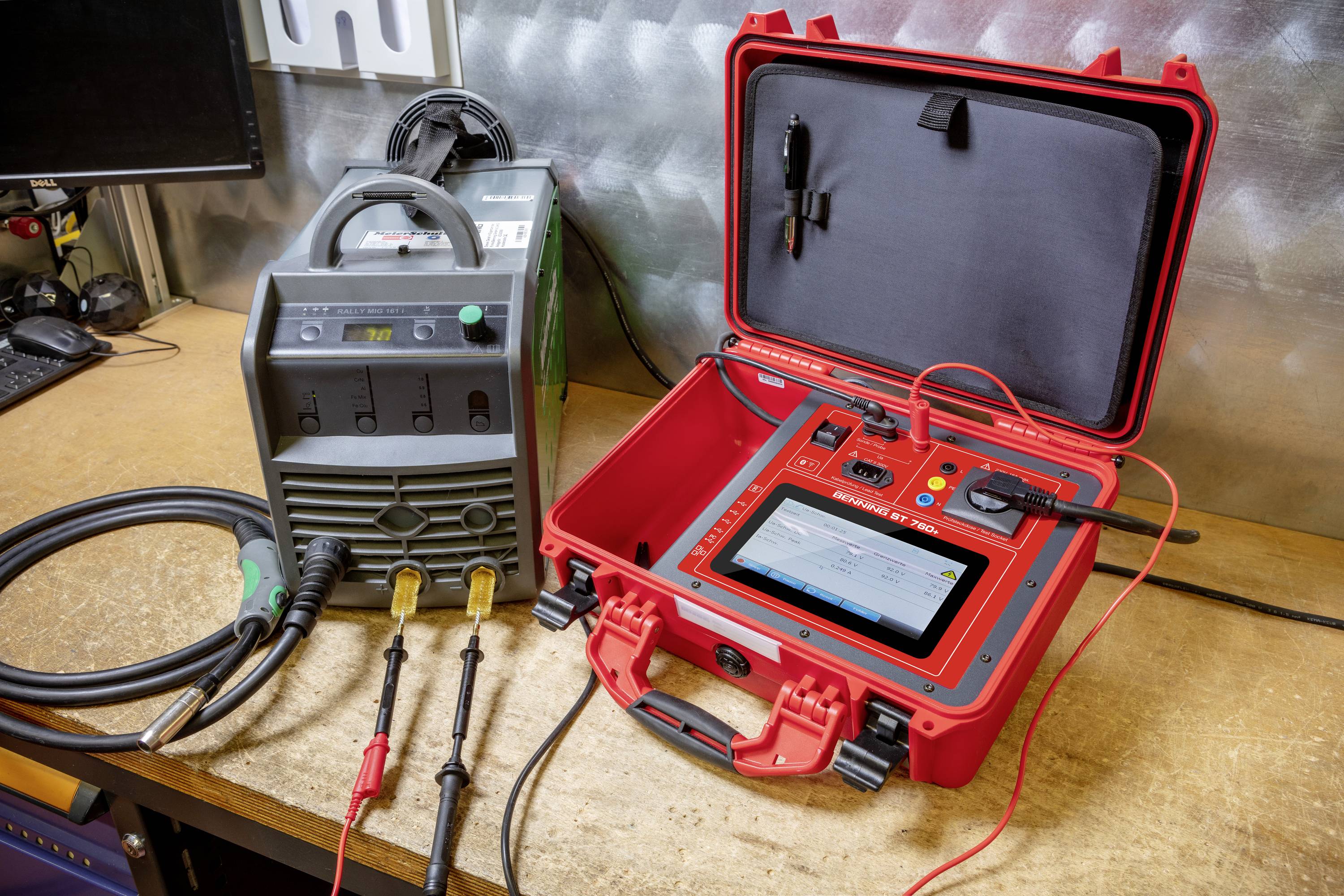

- tensione a vuoto e corrente di contatto del circuito di saldatura
- corrente di dispersione del dispositivo, corrente di dispersione del componente applicato di tipo B, BF e CF
- Caratteristiche: Display touch a colori brillante da 7 pollici (interfaccia utente più grande del 35%) con funzioni di menu innovative per un controllo iniziale semplice e razionale/sistema di prova
- Funzioni del menu intelligente: Modelli di dispositivo personalizzabili (24 modelli per standard di prova) per un impianto di controllo rapido con un solo pulsante, funzione Auto-ID per l'incremento automatico dell'ID (ID) nel nuovo impianto di prova, dati del dispositivo visualizzabili singolarmente tramite slider ON/OFF per una gestione e un utilizzo ottimizzati da parte di EUP´s
- Menu preferiti per l'accesso diretto ai sottomenu utilizzati di frequente
- La tastiera del tasto funzione (QWERTZ), i campi grafici descrivono le funzioni predefinite
- sequenza di prova automatica e manuale con indicazione buona/cattiva
- database completo dei test con cronologia dei test memorizzabile su scheda SD
- versione dell'interfaccia WLAN, Bluetooth, 4 x USB tipo A, 1 x mini USB, 1 x RJ 45, 1 x slot per schede SD
- Presa di stampa USB-A
- Aggiornamento firmware gratuito
- interfaccia utente a batteria, ad es. In caso di guasto della tensione di rete, trasporto da posizione di prova a posizione di prova, accesso possibile alla scheda SD
- controllo attivo
- Test passivo
- Metodo alternativo
- Metodo di corrente differenziale
- Metodo diretto
- Misurazione della tensione
Contenuto della fornitura
- Strumento di prova in robusta custodia protettiva (IP67)
- Cavo di prova autocompensante
- Set di puntali, puntali di prova, morsetti a pinza da 4 mm
- Conduttore per apparecchi a freddo
- Scheda SD
- Certificato di taratura
Note
Software di database per la documentazione e la gestione di strumenti di funzionamento e clienti (Benning PC-Win ST 750-760), adattatore di misura per il controllo attivo e passivo di dispositivi di funzionamento monofase e trifase fino a 32 A in offerta (Benning MA 4)
- Bluetooth® è un marchio registrato di Bluetooth SIG, Inc.
Requisiti di sistema
- Windows
