Benning IT 130+CFlex 1 Kit tester per installazioni Norma VDE 0100, 0105
EAN:
Codice produttore
Articolo n°:
Highlights & Dettagli

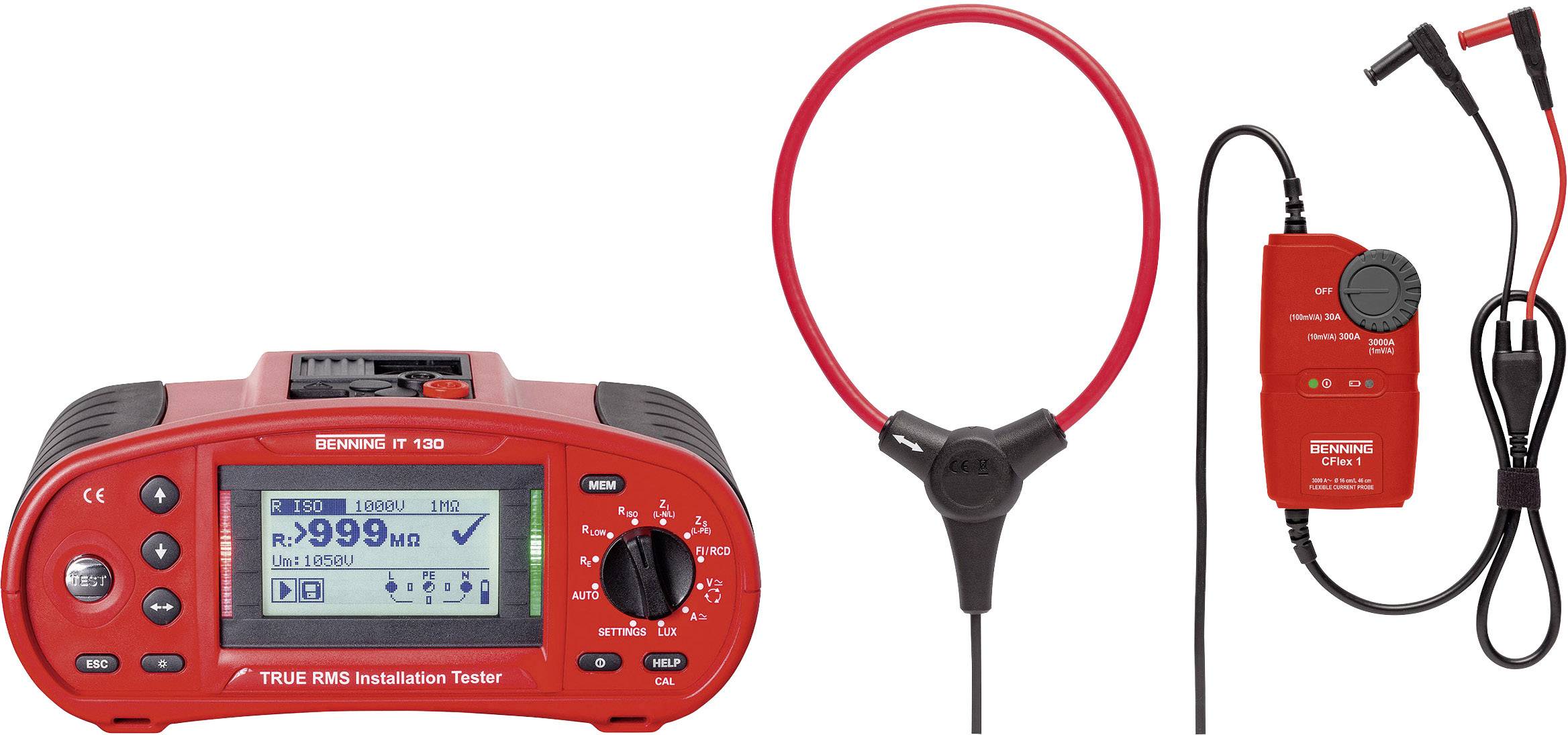

Verifica dell'installazione TRMS BENNING IT 130 + AC-trasformatore di corrente CFlex 1
- Incl. Trasformatore di corrente AC CFlex 1
- Resistenza a bassa resistenza, continuità, resistenza di isolamento, impedenza di linea, impedenza di loop
- Verifica di circuiti di protezione FI/RCD standard e eccitazione (S), tipo AC, A, F, B, B+
- TRUE RMS tensione, frequenza, campo rotante, corrente di dispersione di errore solo in rete IT
- Memoria dei valori di misura di 4 livelli (Oggetto, blocchi, backup, punto di misurazione) per 1800 misurazioni
- Upload e download di strutture dei valori di misura
- Interfaccia bidirezionale (USB/RS 232)
Dati tecnici
- Intervallo di misura bassa resistenza: 0,01 ohm - 2 kOhm
- Corrente di prova: 200 mA
- Intervallo di misura della resistenza d'isolamento: 10 kOhm - 1 GOhm
- Tensione di prova: 50/100/250/500/1000 V
- Intervallo di misura di linea (L-N/L), impedenza di loop (L-PE) misurazione: 0,01 ohm - 10 kOhm
- Intervallo di misura corrente di corto circuito: 0,01 A - 200 kA
- Verifica FI/RCD tipo AC/A/F, B/B+: ritardo di tempo, corrente di intervento (rampa), tensione di contatto, test di auto
- Campo di misura della tensione: da 1 a 550 V AC/DC TRMS
- Intervallo di misura della frequenza: 0 - 500 Hz
- Memoria valori di misura: 1800 risultati di misurazione
- Tipo prodotto
Kit tester per installazioni
di fabbrica senza certificato
- Interfacce
USB
RS232
- Dim.
(L x L x A) 280 x 260 x 190 mm
- Peso
1300 g
- Range di misurazione (VDE)
Resistenza d'isolamento
Impedenza di linea
Impedenza dell'anello
Tensione
Corrente
Resistenza
Frequenza
- Norma DIN
DIN VDE 0100
- Display
LCD grafico
- Larghezza
260 mm
- Altezza
190 mm
- Lunghezza
280 mm
- Procedura di test
automatica
- Alimentatori VDE
Alimentato a batteria ricaricabile
- Memoria (posizioni)
1800
- Memoria VDE
si
- Tipo
IT 130+CFlex 1
- Norma VDE
0100
0105
- Caratteristiche tester VDE
Test RCD/FI
- Tensione di alimentazione
6 accumulatori NiMH (AA)
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1380982 Benning IT 130+CFlex 1 Kit tester per installazioni Norma VDE 0100, 0105
Informazioni
Informazioni 1380982 Benning IT 130+CFlex 1 Kit tester per installazioni Norma VDE 0100, 0105
Informazioni 1380982 Benning IT 130+CFlex 1 Kit tester per installazioni Norma VDE 0100, 0105
Descrizione
Controlli di sicurezza su impianti elettrici dopo la costruzione, modifica o test di ripetizione regolare secondo VDE 0100/ 0105 e IEC 60364 è possibile con il BENNING IT 130 semplice ed efficiente. Inoltre, i Interruttore di protezione FI/RCD, Standard e eccitazione (S) di tipo AC, A, F, B, B+ con funzione autotest, Beruhungsspannung, tempo e corrente di rilascio (test rampa). Adattatore di misurazione di corrente con pinza amperometrica flessibile con output analogico. Utilizzabile universalmente per dispositivi di misurazione comune e scopemeter tramite spina di sicurezza da 4 mm.
Testo tradotto automaticamente.
Testo tradotto automaticamente.
Versione
- Per la verifica di impianti elettrici conformemente a DIN VDE 0100-600 e DIN VDE 0105-100, incl. Verifica di circuiti di protezione FI/RCD di tipo B/B+
- Dotazione: display grafico illuminato con funzione di guida, diagramma di connessione
- Funzioni di misurazione selezionabili direttamente tramite interruttore rotante
- Campo rotante
- Corrente di dispersione di errore solo in rete IT
- Risultato della misurazione con simbolo di esito positivo/negativo
- Memoria dei valori di misura di 4 livelli (Oggetto, blocchi, backup, punto di misurazione)
- Orologio di tempo reale integrato
- Caricamento di strutture impianto, il download dei valori di misura
- USB/bidirezionale interfaccia RS 232
- LED verde/rosso per visualizzazione del risultato positivo/negativo all'analizzatore/ puntale di prova Commander
- Puntale di prova Commander con tasto di prova/ memoria, illuminazione a LED del punto di misura
- Software per un semplice download delle misurazioni, registrazione (prova di rapporto/ ZVEH-Protocollo di verifica), la creazione e la trasmissione (upload) di strutture impianto per BENNING IT 130
- Controllo della tensione online
- Opzionale: misurazione di messa a terra, di intensità di corrente e di illuminazione.
- Dati tecnici: Display: display grafico LC
- Intervallo di misura bassa resistenza: 0,01 ohm - 2 kOhm
- Corrente di prova: 200 mA
- Intervallo di misura della resistenza d'isolamento: 10 kOhm - 1 GOhm
- Tensione di prova: 50/100/250/500/1000 V
- Intervallo di misura di linea (L-N/L), impedenza di loop (L-PE) misurazione: 0,01 ohm - 10 kOhm
- Intervallo di misura corrente di corto circuito: 0,01 A - 200 kA
- Verifica FI/RCD tipo AC/A/F, B/B+: ritardo di tempo, corrente di intervento (rampa), tensione di contatto, test di auto
- Campo di misura della tensione: da 1 a 550 V AC/DC TRMS
- Intervallo di misura della frequenza: 0 - 500 Hz
- Memoria valori di misura: 1800 risultati di misurazione
- Tensione di alimentazione: 6 batterie stilo NiMH
Contenuto della fornitura
- Borsa
- Software PC
- Cavo USB/RS 232
- Puntale di prova Commander commutabile
- Cavo di prova con spina schuko
- Cavo di prova universale
- 3 x puntali di prova/morsetti a coccodrillo
- Caricabatterie con batterie ricaricabili
- Istruzioni per l'uso
