BERNSTEIN Tools for Electronics ESD Morsa a vite 9-240-ESD Apertura (max.): 270 mm
EAN:
Codice produttore
Articolo n°:
Numero
Totale (204,91 € / Pezzo)
204,91 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli

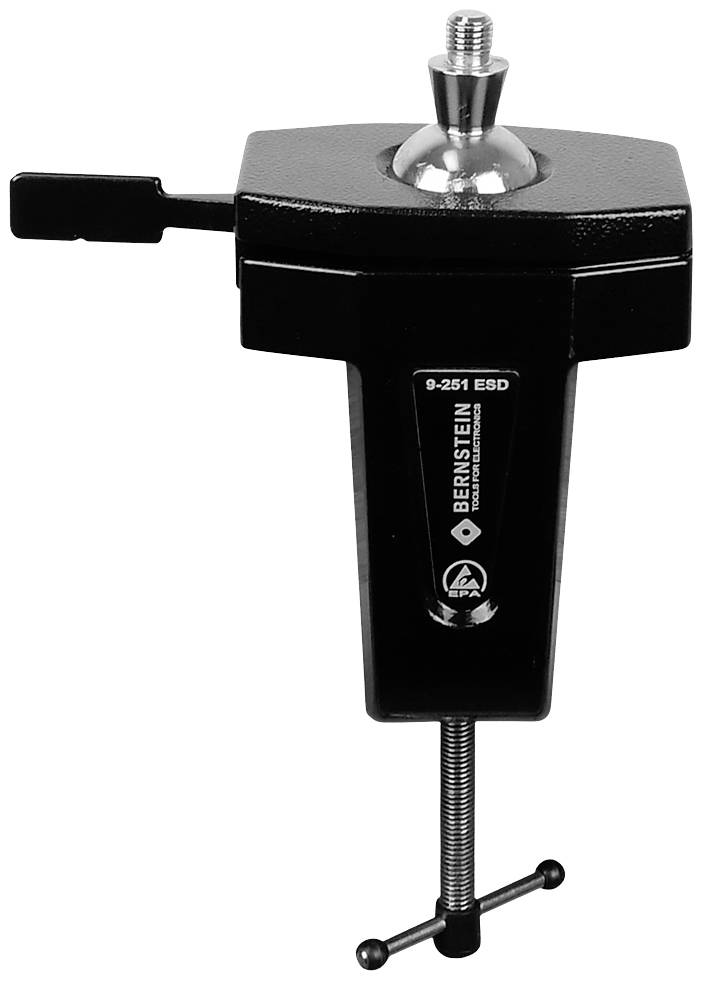

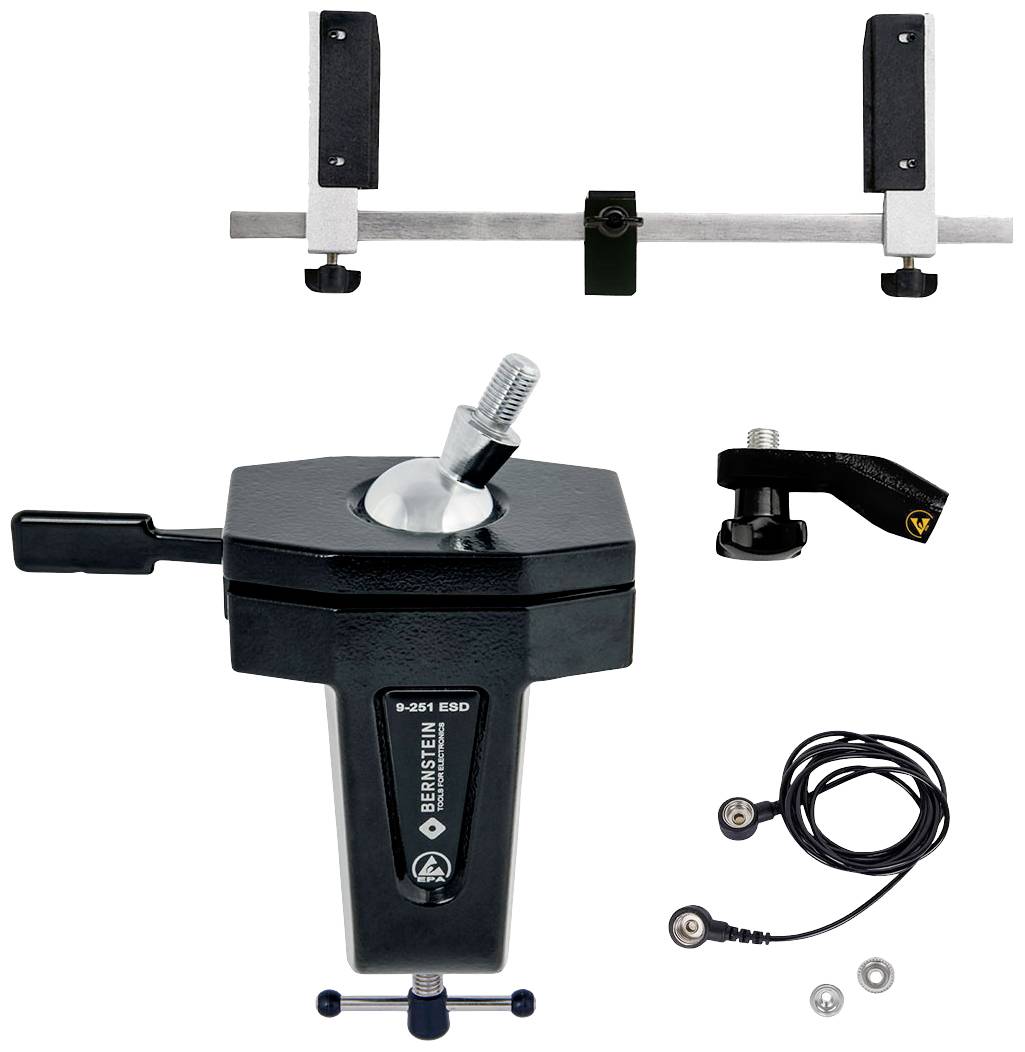

Combinazione giunto sferico ESD SPANNFIX VARIO + cavo
- Giunto sferico di precisione girevole a 360°, tensione rapida regolabile in continuo, prodotto di qualità Made in Germany
- Telaio di posizionamento stabile con supporti regolabili e girevoli

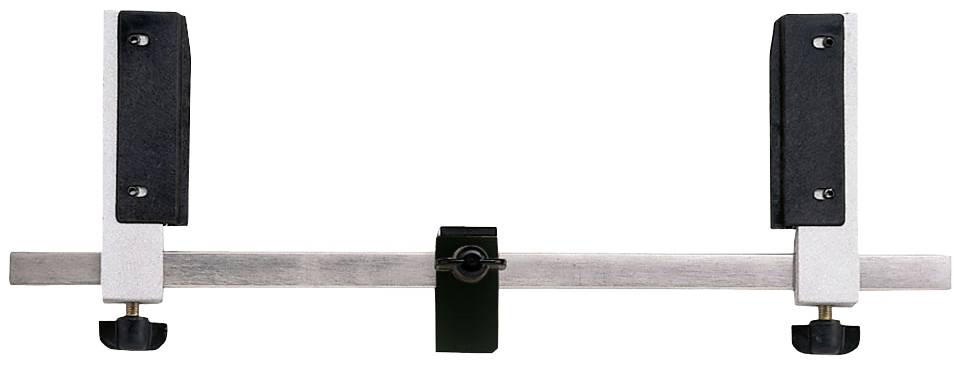

- Con sospensione per schede sensibili, adattatore angolare per una maggiore inclinazione
- Supporto per scheda regolabile da 25 mm a 270 mm
- Per il serraggio, per banchi da lavoro con max. Spessore del piano del tavolo di 80 mm
- Angolo di inclinazione +/- 45°

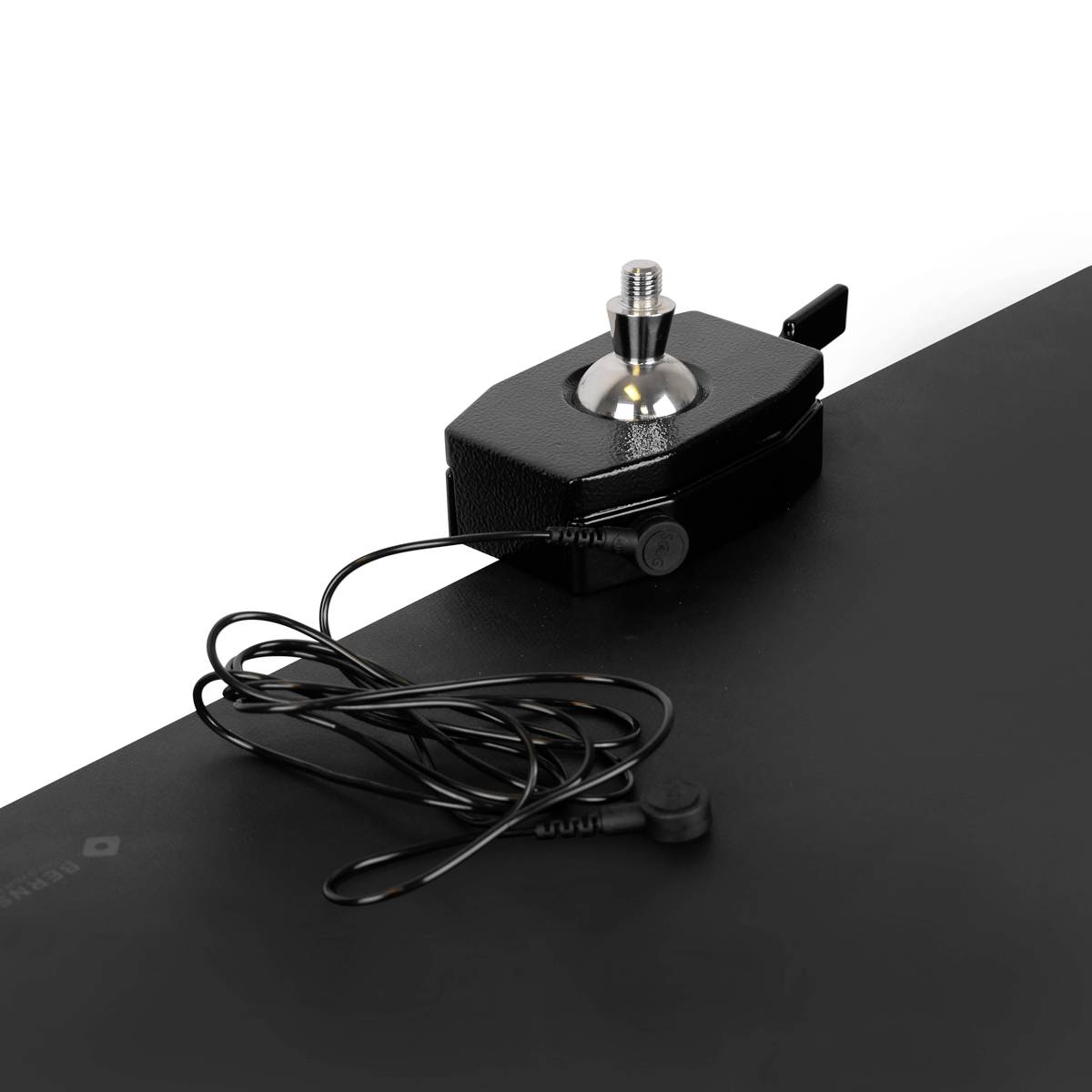

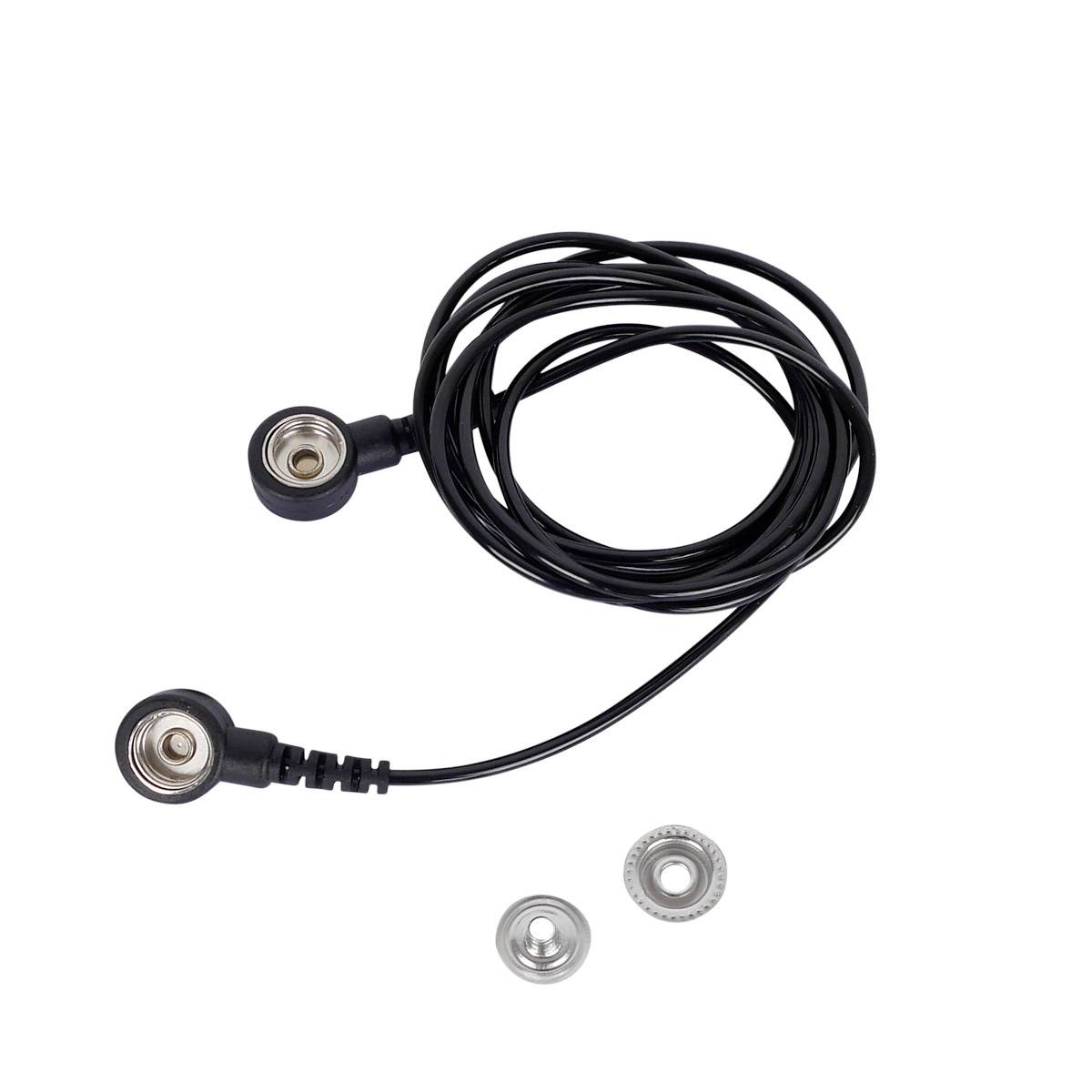

- Incl. Cavo di messa a terra ESD 1 mOhm, lunghezza 1,8 m per il collegamento a un di collegamento EBP/Earth
- Materiali acciaio, plastica, alluminio pressofuso con rivestimento a polvere ESD nero, dissipativo 10^7 fino a 10^8 Ohm
Dati tecnici
- Tipo prodotto
Morsa a vite
- Caratteristiche
con giunto sferico
- Apertura (max.)
270 mm
- Larghezza di serraggio (morsetto da tavolo)
80 mm
- Materiale
Acciaio
- Ambito di applicazione
ESD
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3251121 BERNSTEIN Tools for Electronics ESD Morsa a vite 9-240-ESD Apertura (max.): 270 mm
Descrizione
Con il VARIO SPANNFIX è possibile inserire PCBS/schede fino a una lunghezza di 270 mm. Grazie alla sfera regolabile in continuo, la scheda può essere posizionata e tenuta saldamente in tutte le direzioni. Grazie all'adattatore è possibile una rapida sterzata delle schede PCB/schede. Molto utile come terza mano durante la saldatura o l'inserimento, dispositivo di fissaggio e fissaggio con meccanismo di serraggio rapido.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione

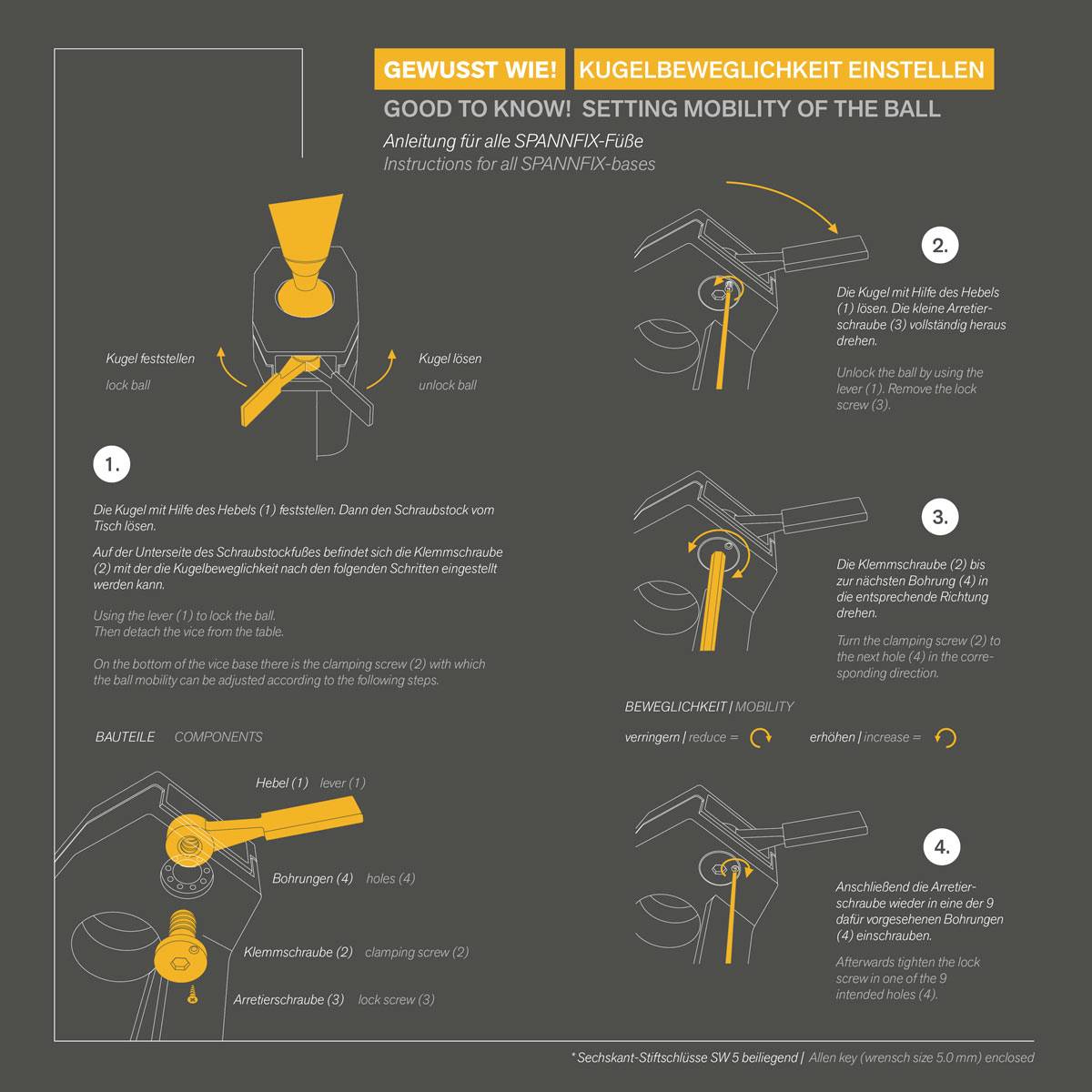

- Il supporto per giunto sferico Bernstein è dotato di una sfera regolabile in continuo - ruotabile a 360° e inclinabile a +/- 45° - con filettatura esterna per tutti i possibili dispositivi e strumenti. In questo modo è possibile inclinarli in qualsiasi direzione, in modo da ottenere un allineamento rapido, individuale e mobile in qualsiasi posizione. Con un semplice movimento a leva, la testa a sfera nella coppa conica viene allentata, allineata individualmente e bloccata. Senza alcun bloccaggio, il bloccaggio a sfera offre una tenuta estremamente forte. Grazie alla vite di regolazione sulla sede inferiore della sfera, la portata della sfera può essere regolata da allentata a molto stabile. Il nostro sviluppo di prodotti lavora costantemente per l'ottimizzazione e l'evoluzione dei nostri prodotti. In caso di domande, miglioramenti o suggerimenti, siamo lieti del vostro contatto.
Note
Filettatura di collegamento M12 x 1,5 mm (filettatura speciale) adattatore adatto a richieste dirette di coppia massima: Ø sfera 40 mm ca. 24 Nm, Ø sfera 60 mm ca. 100 Nm forze di fissaggio della sfera all'altezza del perno filettato: Ø sfera 40 mm ca. 45 kg (441N), Ø sfera 60 mm ca140 kg (1.372N). Lo sgrassamento della sfera aumenta la forza di serraggio. Piedino di fissaggio: Spessore del piano del tavolo max. 80 mm piedini avvitati: 4 fori passanti da 9 mm piedini magnetici: Forza di fissaggio 32 kg orizzontale, 15 kg verticale (magnete senza cappuccio) Verazioni ESD: Valore di dispersione 10^7 e 10^8 Ohm EPA. Per lavorare in aree protette elettrostaticamente (ESD Workplace/zona di protezione ESD). Le parti dei piedi possono essere collegate al punto di messa a terra con un pulsante da 10 mm. Parti in alluminio pressofuso verniciate a polvere, parti in acciaio cromate, prive di ruggine. Per le parti di sicurezza, si prega di notare che non è possibile garantire la sicurezza delle forze di tenuta senza conoscere la vostra applicazione concreta. La sfera può agire in modo diverso in diverse condizioni fisiche rispetto a noi nel laboratorio di prova con un ambiente di prova ottimale.
