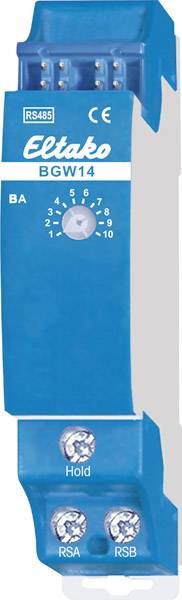

BGW14 Eltako Gateway Guida DIN
EAN:
Codice produttore
Articolo n°:
Numero
Totale (44,25 € / Pezzo)
44,25 €
IVA escl.
Solo 2 Pezzo(i) disponibili
Dati tecnici
- Tipo prodotto
Gateway
- Serie
Eltako
- Dim.
(L x P) 18 mm x 58 mm
IP20
- Alimentazione
tramite BUS dall'alimentatore
- Tensione di esercizio
12 V
- Metodo di montaggio
Guida DIN
- Trasmissione dati (Smart Home)
cablato
- Larghezza
18 mm
- Profondità
58 mm
- HUB (Smart Home)
Non necessario, opzionale per l'accesso remoto
- Scambio di dati
bidirezionale (bi)
n.rel.
DRA (DIN-rail adaptor)
Multiple interface
12 V
DC
0.3 W
FALSE
TRUE
FALSE
1
Other
FALSE
FALSE
FALSE
FALSE
Other
FALSE
FALSE
FALSE
FALSE
12-12 V
IP20
FALSE
FALSE
TRUE
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2162331 BGW14 Eltako Gateway Guida DIN
Descrizione
Bus-Gateway RS485. Bidirezionale. Perdita da stand-by solo 0,3 watt. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 1 passo = 18mm di larghezza, 58mm di profondità. Collegamento al telecomando Eltako-bus RS485. Cablaggio trasversale bus e alimentazione di corrente con ponticello. In funzione con FAM14 o FTS14KS. La funzione hold il morsetto è con il FAM14 o FTS14KS. I morsetti RSA/RSB, è possibile visualizzare fino a 16 sensori RS485 BUTH65D/12VDC, BBH65/12VCC e BTR65H/12VDC. Tramite il bus 4-avviene il trasferimento dei dati e l'alimentazione elettrica con un 12V DC-alimentatore a commutazione. Il collegamento avviene ad esempio azionato con il cavo telefonico (J-Y (St) Y 2x2x0,8mm2). La lunghezza totale del cavo è pari a 1000 m. Il BGW14 secondo 120 Ohm in dotazione resistenza terminale deve essere al sensore più lontano inoltre ai morsetti RSA/RSB. Con un massimo di 8 BGW14 possono essere dati di fino a 128 sensori in il bus RS485. L'impostazione della modalità di funzionamento interruttore rotante BA avviene in istruzioni per l'uso.
Testo tradotto automaticamente.
