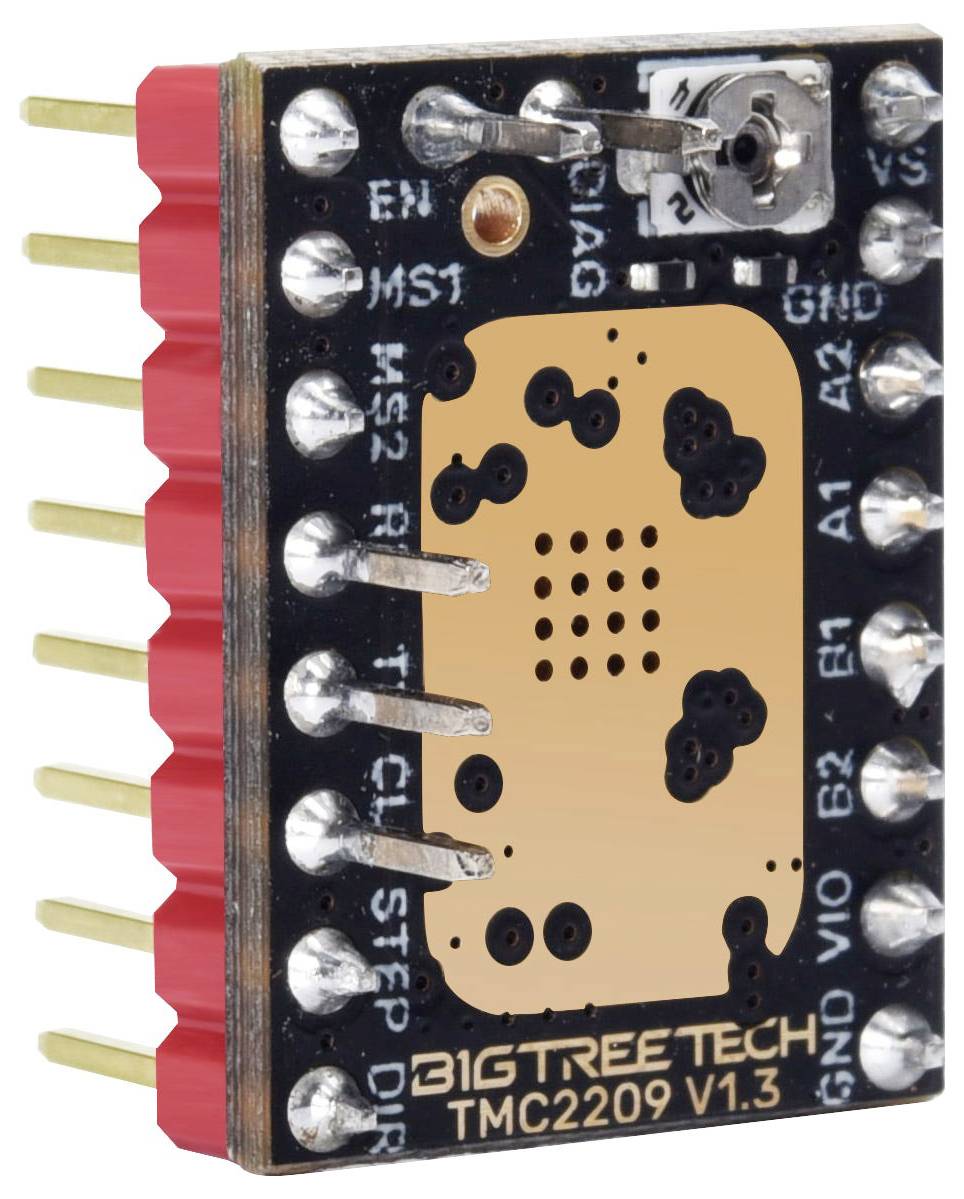

BIGTREETECH Driver motore Stepper TMC2209 V1.3 1050000057

Il Big Tree Tech TMC 2209 è un driver motore estremamente silenzioso per motori passo-passo a due fasi.

Il suo assorbimento di corrente permanente è di 2 a e la corrente di picco è di 2,8 A.
Rispetto al TMC2208, la corrente di azionamento di questo IC viene migliorata da 0,6 a a 0,8 a, inoltre offre un monitoraggio migliorato del motore passo-passo.

Tensione d'esercizio: Da 4,75 V a 28 V corrente continua

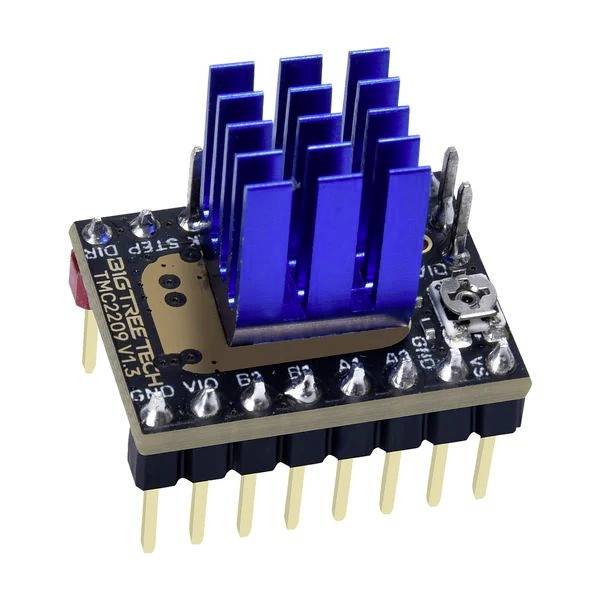

In dotazione: TMC 2209 V1.3 incl. Dissipatore di calore.

Questo IC ha utilizzato alcune tecnologie brevettate:
SpreadCycle™ (controllo motore ad alta dinamica)
StealthChop2™ ( tecnologia ultra-silenziosa - è ampiamente utilizzata nella stampa 3D )
MicroPlyer™ (controllo micropasso) - grazie all'interpolazione microPlyer flessibile è possibile fornire 256 micropassi.
StallGuard4™ se il motore si blocca o non si muove regolarmente, viene generato un segnale che può essere valutato.
CoolStep™ l'attuale controllo dinamico consente di risparmiare il 75% di energia.

Il design di questo driver è compatibile con le stampanti 3D esistenti e riduce gli investimenti aggiuntivi.
Il modulo è dotato di un'interfaccia standard step/dir, facile da usare.
Parametri del prodotto

Dimensioni：15.24mm * 20.32mm
TENSIONE D'ESERCIZIO）：VM（4,75 V--- 28 V CC
Corrente di picco：2,8A
Assorbimento di corrente funzionamento continuo：2A
I micro passi：2、4、8（16、possono essere divisi in 256 parti）
Micro passi max：256
Modalità di funzionamento： step/DIR o UART
