Acquista binder 09 0040 00 05-20 Presa con flangia Presa dritta Tot poli: 5 Serie (connettore circolare): 691 1 pz. da Conrad

Un pezzo circolare in metallo con filettatura e inserto in plastica, probabilmente un elemento di connessione o un adattatore.

Immagine simile

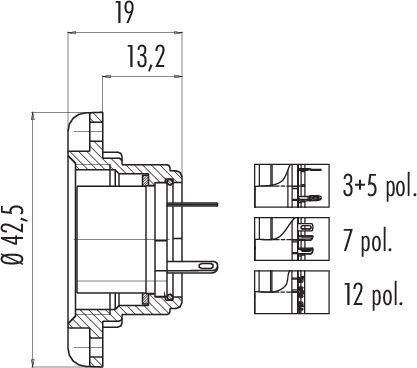

Disegno tecnico di un connettore con misure: diametro 42,5, lunghezza totale 19, misura interna 13,2. Variazioni: 3+5 poli, 7 poli, 12 poli.

'Disposizione dei pin di un connettore DIN rotondo a 5 pin: Al centro in alto pin 3, in alto a sinistra pin 2, in alto a destra pin 4, in basso a sinistra pin 1, in basso a destra pin 5.'

1/3

Immagine simile

Tipo prodotto

Presa con flangia

Struttura

Presa dritta

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

56 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (32,78 € / Pezzo)

32,78 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

09 0040 00 05 Serie 691

Presa a flangia M25
Numero di poli 5
schermabile
saldatura
IP40

Dati tecnici

Compatibilità EMC: Schermabile
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione: II
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Tipo di montaggio: Montaggio alloggiamento

Tipo: 09 0040 00 05

Tipo prodotto: Presa con flangia

Struttura: Presa dritta

Tot poli: 5

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 10 A

Corrente nominale: 10 A

Chiusura: viti

Tensione nom.: 250 V

Materiale di contatto: CuSn

Materiale: Lega di alluminio

: AWG 16

Codice articolo produttore: 09 0040 00 05-20

Numero Poli: 5

Sezione Max.: 1.50 mm²

Sezione: 1.50 mm² (max)

: IP40

Serie: 691

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Struttura

Contenuto

Tot poli

Tipo prodotto

Tensione nom.

binder 09 0040 00 05-20 Presa con flangia Presa dritta Tot poli: 5 Serie (connettore circolare): 691 1 pz.

Articolo n°:3214459

Questo articolo

09 0040 00 05

10 A

Presa dritta

1 pz.

Presa con flangia

250 V

binder Tappo a flangia Spina a pannello Tot poli: 3 Serie (connettore circolare): 691 20 pz.

Articolo n°:2559476

09 0035 00 03

10 A

Spina a pannello

20 pz.

Tappo a flangia

250 V

binder Tappo a flangia Spina a pannello Tot poli: 5 Serie (connettore circolare): 691 20 pz.

Articolo n°:2559477

09 0039 00 05

10 A

Spina a pannello

20 pz.

Tappo a flangia

250 V

binder Presa con flangia Presa dritta Tot poli: 5 Serie (connettore circolare): 691 20 pz.

Articolo n°:2559478

09 0040 00 05

10 A

Presa dritta

20 pz.

Presa con flangia

250 V

binder Tappo a flangia Spina a pannello Tot poli: 7 Serie (connettore circolare): 691 20 pz.

Articolo n°:2559479

09 0043 00 07

5 A

Spina a pannello

20 pz.

Tappo a flangia

250 V

binder Connettore del cavo Spina dritta Tot poli: 12 Serie (connettore circolare): 691 20 pz.

Articolo n°:2560228

09 0445 00 12

5 A

Spina dritta

20 pz.

Connettore del cavo

125 V

binder Scatola del cavo Presa dritta Tot poli: 12 Serie (connettore circolare): 691 20 pz.

Articolo n°:2560229

09 0446 00 12

5 A

Presa dritta

20 pz.

Scatola del cavo

125 V

binder Tappo a flangia Spina a pannello Tot poli: 12 Serie (connettore circolare): 691 20 pz.

Articolo n°:2560230

09 0447 00 12

5 A

Spina a pannello

20 pz.

Tappo a flangia

125 V

binder Presa con flangia Presa dritta Tot poli: 12 Serie (connettore circolare): 691 20 pz.

Articolo n°:2560231

09 0448 00 12

5 A

Presa dritta

20 pz.

Presa con flangia

125 V

binder 09 0035 00 03-20 Tappo a flangia Spina a pannello Tot poli: 3 Serie (connettore circolare): 691 1 pz.

Articolo n°:3214457

09 0035 00 03

10 A

Spina a pannello

1 pz.

Tappo a flangia

250 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3214459 binder 09 0040 00 05-20 Presa con flangia Presa dritta Tot poli: 5 Serie (connettore circolare): 691 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3214459 binder 09 0040 00 05-20 Presa con flangia Presa dritta Tot poli: 5 Serie (connettore circolare): 691 1 pz.

Descrizione

La nostra gamma di connettori Power è adatta praticamente a qualsiasi applicazione a bassa e alta tensione, dai sistemi di sicurezza e CCTV ai componenti Ethernet per bus di campo fino ai motori AC e DC. Alcuni modelli soddisfano i requisiti degli ambienti più estremi, sia interni che esterni. Sono disponibili diverse opzioni di collegamento, come sistemi di bloccaggio sono possibili dispositivi di bloccaggio a baionetta, M23, M25 e RD24. Alcuni modelli sono approvati ESTI+, UL e VDE. Per ampliare il campo di applicazione, gli utenti possono scegliere tra versioni di cavo e flangia dritte e ad angolo retto.

Proprietà:

• Da 3 a 24 contatti, anche con +PE
Grado di protezione • da IP40 a IP69K
Approvazione • UL, VDE e ESTI+
• Formati di cavi e flange
• Saldatura, morsetto a vite, collegamento a crimpare e cavo pressato
Versioni • schermabili
