Acquista binder 09 0146 72 07-20 Presa angolata Presa angolata Tot poli: 7 Serie (connettore circolare): 682 1 pz. da Conrad

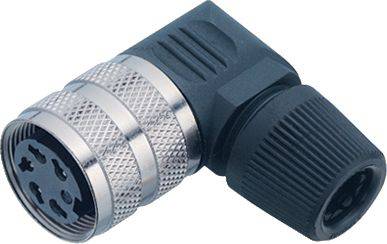

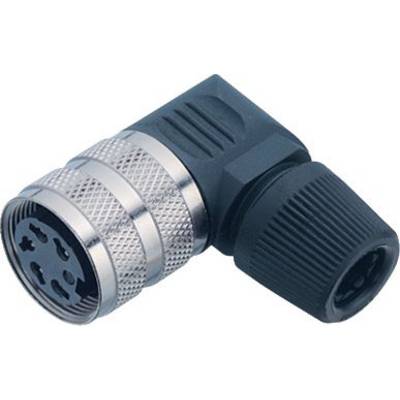

Un connettore ad angolo retto con cinque contatti rotondi e un dado di fissaggio zigrinato.

Immagine simile

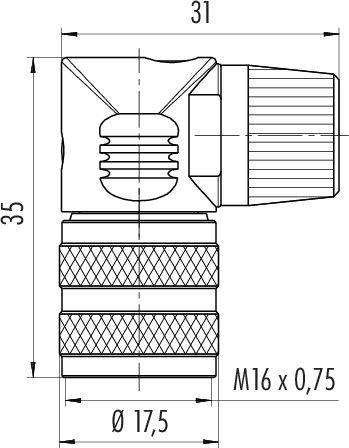

Disegno tecnico di un raccordo angolare. Dimensioni: altezza 35 mm, larghezza 31 mm, diametro esterno filettato 17,5 mm, filettatura interna M16 x 0,75.

Figura di un connettore a 7 pin in sezione trasversale. Le posizioni dei pin sono numerate da 1 a 7 in senso orario.

1/3

Immagine simile

Tipo prodotto

Presa angolata

Struttura

Presa angolata

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

46 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (19,66 € / Pezzo)

19,66 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

09 0146 72 07 Serie 682

Presa angolare M16 IP40
Numero di poli: 7
6,0 - 8,0 mm
Non schermato
saldatura
IP40

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione: I
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Passaggio cavi: Da 6,0 a 8,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 09 0146 72 07

Tipo prodotto: Presa angolata

Struttura: Presa angolata

Tot poli: 7

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 5 A

Corrente nominale: 5 A

Chiusura: viti

Tensione nom.: 125 V

Materiale di contatto: CuSn

Materiale: PA

: AWG 18

Codice articolo produttore: 09 0146 72 07-20

Numero Poli: 7

Sezione Max.: 0.75 mm²

Sezione: 0.75 mm² (max)

Compatibile RoHS: Sì

: IP40

Serie: 682

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Struttura

Tot poli

Tipo prodotto

Tensione nom.

binder 09 0133 70 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214654

09 0133 70 02

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0133 72 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214655

09 0133 72 02

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0133 78 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214656

09 0133 78 02

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0133 79 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214657

09 0133 79 02

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0134 70 02-20 Presa angolata Presa angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214658

09 0134 70 02

7 A

Presa angolata

250 V

binder 09 0134 72 02-20 Presa angolata Presa angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214659

09 0134 72 02

7 A

Presa angolata

250 V

binder 09 0135 72 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214660

09 0135 72 03

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0135 78 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214661

09 0135 78 03

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0135 79 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214662

09 0135 79 03

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0136 72 03-20 Presa angolata Presa angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214663

09 0136 72 03

7 A

Presa angolata

250 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3214695 binder 09 0146 72 07-20 Presa angolata Presa angolata Tot poli: 7 Serie (connettore circolare): 682 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3214695 binder 09 0146 72 07-20 Presa angolata Presa angolata Tot poli: 7 Serie (connettore circolare): 682 1 pz.

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16
