Cavi e Connettori Connettori Connettori industriali Connettori Circolari

binder 09 0148 70 12-20 Presa angolata Presa angolata Tot poli: 12 Serie (connettore circolare): 682 1 pz.

EAN:
Codice produttore
Articolo n°:

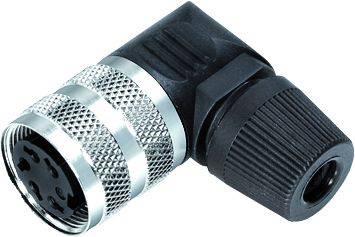

Un connettore elettrico angolato con anelli metallici argentati e involucro nero, adatto per connessioni circolari.
Immagine simile
Un connettore elettrico angolato con anelli metallici argentati e involucro nero, adatto per connessioni circolari.

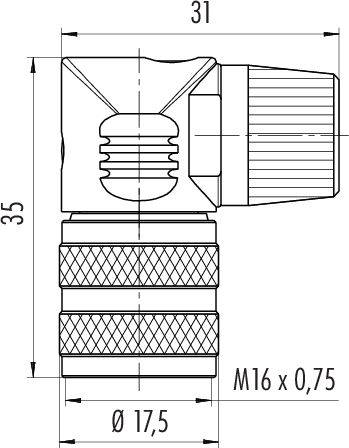

Disegno tecnico di un raccordo per tubo con filettature. Dimensioni: altezza 35 mm, larghezza 31 mm, diametro 17,5 mm. Dimensione filettatura M16 x 0,75.
Diagramma di un connettore a 13 poli. Mostra la disposizione e la posizione delle lettere da A a M per i diversi pin di connessione.
1/3
Immagine simile
Tipo prodotto
Presa angolata
Struttura
Presa angolata
Tot poli
12
Collegamento
A saldare
Contenuto
1 pz.
Scheda tecnica (PDF)
Deutsch (Deutschland)
binder
Consegna entro Gio. 8 Ott.

10 Pezzo(i)
Vendita e spedizione:
Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
29,50 €
3
4% = 1,29 €
28,21 €
5
6% = 1,80 €
27,70 €
10
7% = 2,14 €
27,36 €
25
9% = 2,52 €
26,98 €
50
10% = 2,95 €
26,55 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €

Numero

Totale (29,50 € / Pezzo)
29,50 €
IVA escl.
Solo 10 Pezzo(i) disponibili
Diritto di reso di 14 giorni incluso
Segnala un problema
  • Highlights & Dettagli
  • Dati tecnici
  • Varianti
  • Documenti e download
  • Descrizione
  • Spesso comprati insieme

Highlights & Dettagli

09 0148 70 12 serie 682

  • Presa angolare M16 IP40
  • Numero poli: 12
  • 4,0 - 6,0 mm
  • Non schermato
  • saldatura
  • IP40

Dati tecnici

  • Compatibilità EMC: Non schermato
  • Resistenza di isolamento: ≥ 10¹⁰ Ω
  • Resistenza di passaggio: 3 mΩ
  • Gruppo materiale isolante III
  • Categoria di sovratensione: I
  • Grado di inquinamento: 1
  • Materiale corpo di contatto: PBT (UL94 V-0)
  • Passaggio cavi: Da 4,0 a 6,0 mm
  • Tipo di montaggio: Montaggio su cavo
Tipo

09 0148 70 12

Tipo prodotto

Presa angolata

Struttura

Presa angolata

Tot poli

12

Collegamento

A saldare

Contenuto

1 pz.

Corrente nominale

3 A

Corrente nominale

3 A

Chiusura

viti

Tensione nom.

60 V

Materiale di contatto

CuSn

Materiale

PA

AWG 24

Codice articolo produttore

09 0148 70 12-20

Numero Poli

12

Sezione Max.

0.25 mm²

Sezione

0.25 mm² (max)

Compatibile RoHS

Sì

IP40

Serie

682

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo
Corrente nominale
Struttura
Tot poli
Tipo prodotto
Tensione nom.

binder 09 0133 70 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.
binder 09 0133 70 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

3214654


09 0133 70 02
7 A
Spina angolata
2
Spina ad angolo
250 V
binder 09 0133 72 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.
binder 09 0133 72 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

3214655


09 0133 72 02
7 A
Spina angolata
2
Spina ad angolo
250 V
binder 09 0133 78 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.
binder 09 0133 78 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

3214656


09 0133 78 02
7 A
Spina angolata
2
Spina ad angolo
250 V
binder 09 0133 79 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.
binder 09 0133 79 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

3214657


09 0133 79 02
7 A
Spina angolata
2
Spina ad angolo
250 V
binder 09 0134 70 02-20 Presa angolata Presa angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.
binder 09 0134 70 02-20 Presa angolata Presa angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

3214658


09 0134 70 02
7 A
Presa angolata
2
Presa angolata
250 V
binder 09 0134 72 02-20 Presa angolata Presa angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.
binder 09 0134 72 02-20 Presa angolata Presa angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

3214659


09 0134 72 02
7 A
Presa angolata
2
Presa angolata
250 V
binder 09 0135 72 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.
binder 09 0135 72 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

3214660


09 0135 72 03
7 A
Spina angolata
3
Spina ad angolo
250 V
binder 09 0135 78 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.
binder 09 0135 78 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

3214661


09 0135 78 03
7 A
Spina angolata
3
Spina ad angolo
250 V
binder 09 0135 79 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.
binder 09 0135 79 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

3214662


09 0135 79 03
7 A
Spina angolata
3
Spina ad angolo
250 V
binder 09 0136 72 03-20 Presa angolata Presa angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.
binder 09 0136 72 03-20 Presa angolata Presa angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

3214663


09 0136 72 03
7 A
Presa angolata
3
Presa angolata
250 V

Documenti & Download

Scheda tecnica

Deutsch (Deutschland)

Scheda tecnica 3214700 binder 09 0148 70 12-20 Presa angolata Presa angolata Tot poli: 12 Serie (connettore circolare): 682 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3214700 binder 09 0148 70 12-20 Presa angolata Presa angolata Tot poli: 12 Serie (connettore circolare): 682 1 pz.

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16

Testo tradotto automaticamente

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16

Testo tradotto automaticamente
