Acquista binder 09 0304 80 02-20 Presa con flangia Presa dritta, Presa a pannello Tot poli: 2 Serie (connettore circolare): 680 1 da Conrad

Un connettore metallico cilindrico con più contatti a pin e incisioni dettagliate e precise sulla superficie.

Immagine simile

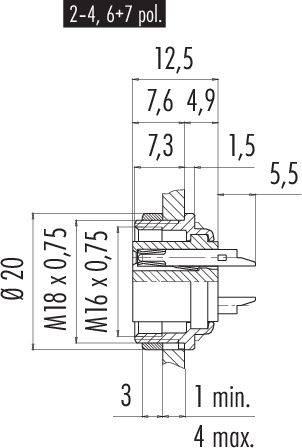

Disegno tecnico di un connettore con misure: diametro totale 20 mm, M18 x 0,75, M16 x 0,75, lunghezza 12,5 mm.

Disegno tecnico di un disco circolare con una linea centrica, due fori contrassegnati con '1' e '2', e un taglio nella parte inferiore.

1/3

Immagine simile

Tipo prodotto

Presa con flangia

Struttura

Presa dritta

Presa a pannello

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

13 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (9,01 € / Pezzo)

9,01 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

09 0304 80 02 serie 680

Presa a flangia M16 IP40
Numero poli: 2
Non schermato
saldatura
IP40
avvitabile dalla parte anteriore

Servizi e promozioni supplementari

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione: I
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Tipo di montaggio: Montaggio alloggiamento

Tipo: 09 0304 80 02

Tipo prodotto: Presa con flangia

Struttura: Presa dritta
Presa a pannello

Tot poli: 2

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 7 A

Corrente nominale: 7 A

Chiusura: viti

Tensione nom.: 250 V

Materiale di contatto: CuSn

Materiale: Colata di zinco nichelata

: AWG 18

Codice articolo produttore: 09 0304 80 02-20

Numero Poli: 2

Sezione Max.: 0.75 mm²

Sezione: 0.75 mm² (max)

Compatibile RoHS: Sì

: IP40

Serie: 680

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Collegamento

Struttura

Tot poli

Tipo prodotto

Tensione nom.

binder 09 0053 00 14-20 Tappo a flangia Spina a pannello Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214461

09 0053 00 14

3 A

A saldare

Spina a pannello

Tappo a flangia

60 V

binder 09 0053 80 14-20 Tappo a flangia Spina a pannello Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214462

09 0053 80 14

3 A

A saldare

Spina a pannello

Tappo a flangia

60 V

binder 09 0053 90 14-20 Tappo a flangia Spina a pannello Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214463

09 0053 90 14

3 A

A saldare

Spina a pannello

Tappo a flangia

60 V

binder 09 0054 00 14-20 Presa con flangia Presa dritta Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214464

09 0054 00 14

3 A

A saldare

Presa dritta

Presa con flangia

60 V

binder 09 0054 80 14-20 Presa con flangia Presa dritta, Presa a pannello Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214465

09 0054 80 14

3 A

A saldare

Presa drittaPresa a pannello

Presa con flangia

60 V

binder 09 0054 90 14-20 Presa con flangia Presa dritta, Presa a pannello Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214466

09 0054 90 14

3 A

A saldare

Presa drittaPresa a pannello

Presa con flangia

60 V

binder 09 0197 00 24-20 Tappo a flangia Spina a pannello Tot poli: 24 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214750

09 0197 00 24

1 A

A saldare

Spina a pannello

Tappo a flangia

60 V

binder 09 0197 80 24-20 Tappo a flangia Spina a pannello Tot poli: 24 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214751

09 0197 80 24

1 A

A saldare

Spina a pannello

Tappo a flangia

60 V

binder 09 0197 90 24-20 Tappo a flangia Spina a pannello Tot poli: 24 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214752

09 0197 90 24

1 A

A saldare

Spina a pannello

Tappo a flangia

60 V

binder 09 0198 00 24-20 Presa con flangia Presa dritta Tot poli: 24 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214753

09 0198 00 24

1 A

A saldare

Presa dritta

Presa con flangia

60 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3214773 binder 09 0304 80 02-20 Presa con flangia Presa dritta, Presa a pannello Tot poli: 2 Serie (connettore circolare): 680 1

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3214773 binder 09 0304 80 02-20 Presa con flangia Presa dritta, Presa a pannello Tot poli: 2 Serie (connettore circolare): 680 1

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16
