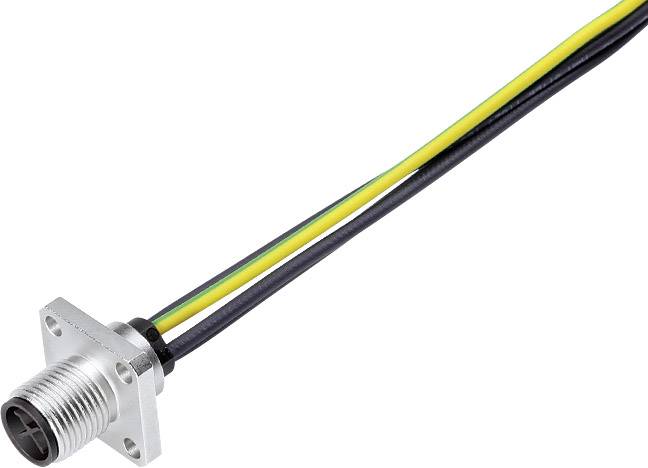

Connettori con cavi gialli, verdi e neri, montati su una piastra di flangia metallica.

Immagine simile

Connettori con cavi gialli, verdi e neri, montati su una piastra di flangia metallica.

Disegno tecnico di un componente con diverse dimensioni. A sinistra una vista laterale con filettatura, a destra vista dall'alto con quattro fori.

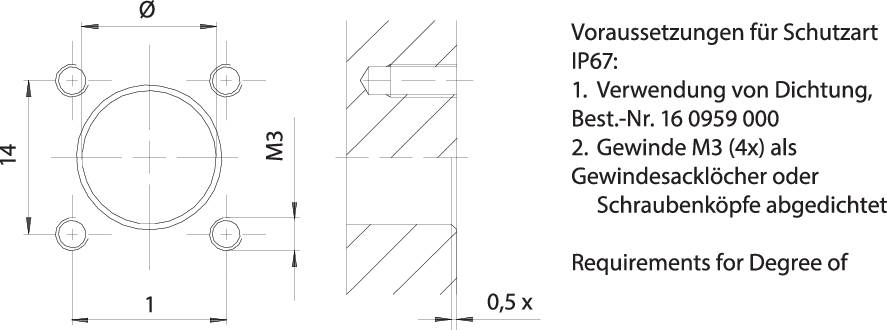

Disegno tecnico di un flangia con sezione laterale. Indicazioni dimensionali e descrizione delle proprietà di tenuta in italiano.

Rappresentazione schematica di una spina con sei connessioni, numerate da 1 a 4; alcune sono contrassegnate come 'nero/black'.

Disegno tecnico di un componente meccanico con dimensioni. Mostra un raccordo filettato, indicato in millimetri.

Disegno tecnico di un flangia con fori per viti. A destra descrizione 'Utilizzo della guarnizione'. Testo difficile da leggere.

'L'immagine mostra uno schema elettrico con un cerchio da cui si diramano delle linee. Accanto quattro punti con etichette da 1 a 4 in tedesco e inglese.'

1/7

Immagine simile

Tipo prodotto

Mini Connettore circolare

Struttura

Spina a pannello

Tot poli

3

Collegamento

Cavo con estremità aperte

Contenuto

1 pz.

Scheda tecnica (PDF)

Deutsch (Deutschland)

binder

Consegna entro Mer. 30 Set.

15 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (22,12 € / Pezzo)

22,12 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo: Binder

Tipo prodotto: Mini Connettore circolare

Struttura: Spina a pannello

Tot poli: 3

Collegamento: Cavo con estremità aperte

Contenuto: 1 pz.

Temperatura max.: +85 °C

Corrente nominale: 12 A

Min. temperatura: -40 °C

Corrente nominale: 12 A

Chiusura: Viti

Tensione nom.: 630 V

Materiale di contatto: CuZn

Materiale: PA

: 16

Angolo di connessione: 180°

Codice articolo produttore: 09 0691 070 04

Numero Poli: 3

Sez. min: 1.38 mm²

Sezione: 1.38 mm² (min)

Caratteristiche connettori circolari: codifica S

: IP68

Documenti & Download

Scheda tecnica

Deutsch (Deutschland)

Scheda tecnica 1664655 binder 09 0691 070 04 Mini Connettore circolare Spina a pannello Tot poli: 3 1 pz.
