Acquista binder 09 4219 150 07-20 Tappo a flangia Spina a pannello Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz. da Conrad

Spina elettrica rotonda, nera, con connettore a sei poli e anello di fissaggio bianco, vista laterale.

Immagine simile

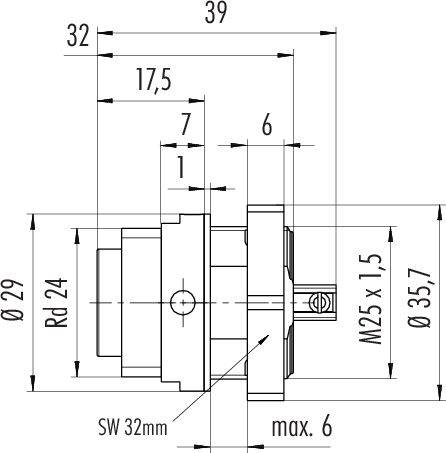

Disegno tecnico di un componente cilindrico con indicazioni delle dimensioni in millimetri. Misure principali: 39 mm di lunghezza, 35,7 mm di diametro.

1/2

Immagine simile

Tipo prodotto

Tappo a flangia

Struttura

Spina a pannello

Tot poli

7 + PE

Collegamento

Morsetto a vite

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

80 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (19,66 € / Pezzo)

19,66 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

09 4219 150 07 serie 693

Connettore a flangia RD24
Numero di poli: 6+PE
Non schermato
morsetto a vite
IP67
UL
ESTI+
VDE
Fissaggio centrale

Servizi e promozioni supplementari

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione III
Grado di inquinamento: 3
Materiale corpo di contatto: PA
Tipo di montaggio: Montaggio alloggiamento

Tipo: 09 4219 150 07

Tipo prodotto: Tappo a flangia

Struttura: Spina a pannello

Tot poli: 7 + PE

Collegamento: Morsetto a vite

Contenuto: 1 pz.

Corrente nominale: 10 A

Corrente nominale: 10 A

Chiusura: Vite centrale

Terra: Sì

Tensione nom.: 250 V

Materiale di contatto: CuSn

: AWG 16

Codice articolo produttore: 09 4219 150 07-20

Numero Poli: 7

Sezione Max.: 1.50 mm²

Sezione: 1.50 mm² (max)

Compatibile RoHS: Sì

: IP67

Serie: 693

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Collegamento

Struttura

Contenuto

Tot poli

Tipo prodotto

Tensione nom.

binder 09 4219 150 07-20 Tappo a flangia Spina a pannello Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215186

Questo articolo

09 4219 150 07

10 A

Morsetto a vite

Spina a pannello

1 pz.

7 + PE

Tappo a flangia

250 V

binder 09 4203 00 07-20 Tappo a flangia Spina a pannello Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215184

09 4203 00 07

10 A

A crimpare

Spina a pannello

1 pz.

7 + PE

Tappo a flangia

250 V

binder 09 4204 00 07-20 Presa con flangia Presa dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215185

09 4204 00 07

10 A

A crimpare

Presa dritta

1 pz.

7 + PE

Presa con flangia

250 V

binder 09 4220 150 07-20 Presa con flangia Presa dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215187

09 4220 150 07

10 A

Morsetto a vite

Presa dritta

1 pz.

7 + PE

Presa con flangia

250 V

binder 09 4223 150 04-20 Tappo a flangia Spina a pannello Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215188

09 4223 150 04

16 A

Morsetto a vite

Spina a pannello

1 pz.

4 + PE

Tappo a flangia

400 V600 V

binder 09 4224 150 04-20 Presa con flangia Presa dritta Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215189

09 4224 150 04

16 A

Morsetto a vite

Presa dritta

1 pz.

4 + PE

Presa con flangia

400 V600 V

binder 99 4201 00 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216117

99 4201 00 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

binder 99 4201 110 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216118

99 4201 110 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

binder 99 4201 14 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216119

99 4201 14 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

binder 99 4201 160 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216120

99 4201 160 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3215186 binder 09 4219 150 07-20 Tappo a flangia Spina a pannello Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3215186 binder 09 4219 150 07-20 Tappo a flangia Spina a pannello Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Descrizione

La nostra gamma di connettori Power è adatta praticamente a qualsiasi applicazione a bassa e alta tensione, dai sistemi di sicurezza e CCTV ai componenti Ethernet per bus di campo fino ai motori AC e DC. Alcuni modelli soddisfano i requisiti degli ambienti più estremi, sia interni che esterni. Sono disponibili diverse opzioni di collegamento, come sistemi di bloccaggio sono possibili dispositivi di bloccaggio a baionetta, M23, M25 e RD24. Alcuni modelli sono approvati ESTI+, UL e VDE. Per ampliare il campo di applicazione, gli utenti possono scegliere tra versioni di cavo e flangia dritte e ad angolo retto.

Proprietà:

• Da 3 a 24 contatti, anche con +PE
Grado di protezione • da IP40 a IP69K
Approvazione • UL, VDE e ESTI+
• Formati di cavi e flange
• Saldatura, morsetto a vite, collegamento a crimpare e cavo pressato
Versioni • schermabili
