Acquista binder 76 0632 1011 00005-0200-20 Connettore non confezionato per sensore o attuatore M12 Presa dritta, Presa a pannello da Conrad

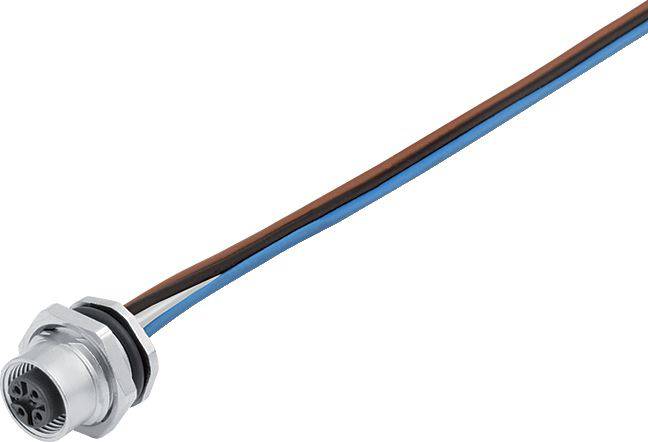

Spina con quattro fili, colorati in marrone, blu e due tonalità di nero, idonea per il collegamento elettrico.

Immagine simile

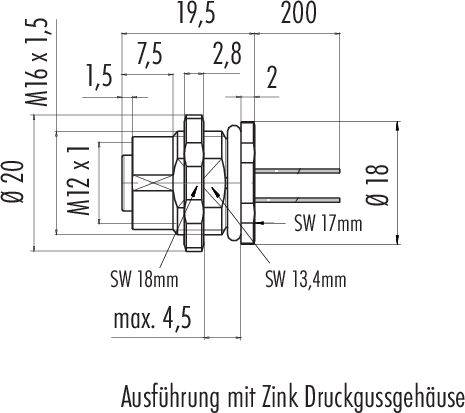

Connettore 'M12 x 1' con custodia in pressofusione di zinco, dimensioni: diametro 20 mm, lunghezza 19,5 mm, con dadi e filettature, max. 4,5 mm.

Schema di un connettore a 5 poli con numerazione dei colori: 1 marrone, 2 bianco, 3 blu, 4 nero, 5 grigio. Mostra un contrassegno a 45°.

1/3

Immagine simile

Tipo prodotto

Connettore non confezionato per sensore o attuatore

Struttura

Presa dritta

Presa a pannello

Lato collegamento A

M12

Numero di poli

Tensione nom.

60 V

Scheda tecnica (PDF)

Consegna entro Lun. 12 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (24,58 € / Pezzo)

24,58 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

76 0632 1011 00005-0200 serie 763

Presa a flangia M12-A.
Numero di poli 5
Non schermato
Cavetti
IP68/IP69K
UL
M16x1,5 FMT
avvitabile dalla parte anteriore

Servizi e promozioni supplementari

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento > : 10⁸ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante III
Categoria di sovratensione: II
Grado di inquinamento: 3
Materiale corpo di contatto: PA
Tipo di montaggio: Montaggio alloggiamento

Tipo: 76 0632 1011 00005-0200

Tipo prodotto: Connettore non confezionato per sensore o attuatore

Struttura: Presa dritta
Presa a pannello

Lato collegamento A: M12

Numero di poli: 5

Tensione nom.: 60 V

Corrente nominale: 4 A

Corrente nominale: 4 A

Sezione di collegamento (max.): 0.25 mm²

Collegamento: Estremità del cavo aperte

Tipo di filettatura collegamento: M12

Tipo di filettatura collegamento e montaggio cavo: M16

Codifica: A

Materiale di contatto: CuSn

Superficie di contatto: Au (oro)

Tipo di montaggio collegamento sensore/attuatore: montaggio parete posteriore

: IP68/IP69K

Tipo di chiusura: A vite

Codice articolo produttore: 76 0632 1011 00005-0200-20

Contenuto: 1 pz.

Compatibile RoHS: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Norma connettore

Corrente nominale

Struttura

Numero di poli

Tensione nom.

Tipo di filettatura collegamento

binder 09 0381 81 08-20 Connettore non confezionato per sensore o attuatore M12 Spina a pannello Numero di poli: 8 1 pz. Pezzo

Articolo n°:3216600

09 0381 81 08

connettore Sensorik

1.5 A

Spina a pannello

30 V

M12

binder 09 0431 212 04-20 Connettore non confezionato per sensore o attuatore M12 Spina a pannello Numero di poli: 4 1 pz. Pezzo

Articolo n°:3216601

09 0431 212 04

connettore Sensorik

Spina a pannello

M12

binder 09 0435 87 04-20 Connettore non confezionato per sensore o attuatore PG11 Spina a pannello Numero di poli: 4 1 pz.

Articolo n°:3216614

09 0435 87 04

4 A

Spina a pannello

250 V

PG11

binder 09 0437 87 05-20 Connettore non confezionato per sensore o attuatore PG11 Spina a pannello Numero di poli: 5 1 pz.

Articolo n°:3216616

09 0437 87 05

connettore Sensorik

4 A

Spina a pannello

60 V

PG11

binder 09 3432 92 04-20 Connettore non confezionato per sensore o attuatore M12 Presa dritta, Presa a pannello Numero di poli: 4 1 pz.

Articolo n°:3216639

09 3432 92 04

connettore Sensorik

4 A

Presa drittaPresa a pannello

250 V

M12

binder 09 3442 92 05-20 Connettore non confezionato per sensore o attuatore Presa dritta, Presa a pannello Numero di poli: 5 1 pz.

Articolo n°:3216642

09 3442 92 05

connettore Sensorik

4 A

Presa drittaPresa a pannello

60 V

binder 09 3491 969 12-20 Connettore non confezionato per sensore o attuatore M12 x 1 Spina a pannello Numero di poli: 12 1 pz. Pezzo

Articolo n°:3216643

09 3491 969 12

connettore Sensorik

1.5 A

Spina a pannello

30 V

M12 x 1

binder 70 3441 287 05-20 Connettore non confezionato per sensore o attuatore M12 Spina a pannello 0.5 m Numero di poli: 5 1 pz.

Articolo n°:3216661

70 3441 287 05

connettore Sensorik

4 A

Spina a pannello

60 V

M12

binder 70 3441 785 05-20 Connettore non confezionato per sensore o attuatore M16 Spina a pannello 0.5 m Numero di poli: 5 1 pz.

Articolo n°:3216662

70 3441 785 05

4 A

Spina a pannello

60 V

M16

binder 70 3442 287 05-20 Connettore non confezionato per sensore o attuatore M12 Presa dritta, Presa a pannello 0.5 m Numero di poli: 5 1 pz.

Articolo n°:3216663

70 3442 287 05

4 A

Presa drittaPresa a pannello

60 V

M12

Documenti & Download

Scheda tecnica

Scheda tecnica 3216766 binder 76 0632 1011 00005-0200-20 Connettore non confezionato per sensore o attuatore M12 Presa dritta, Presa a pannello

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3216766 binder 76 0632 1011 00005-0200-20 Connettore non confezionato per sensore o attuatore M12 Presa dritta, Presa a pannello

Descrizione

Questi sistemi di connettori offrono la soluzione perfetta per sensori e attuatori in molti settori industriali. Abbiamo connettori da IP40 a IP69K, molti dei quali con approvazione UL, VDE e Ecolab, nonché modelli conformi alla FDA. Gli utenti possono ordinare connettori circolari con 2 fino a 12 contatti e diverse opzioni di collegamento, tra cui collegamenti a saldare, a crimpare, a saldare, a immersione, cavi e cavetti. I connettori con bloccaggio a vite M5, M8 e M12 sono dritti, angolati e come versioni flangiate. Oltre ai connettori doppi e ai distributori doppi, è disponibile anche un'ampia gamma di cavi di collegamento.

Proprietà:

• da 2 a 12 poli
• IP40 fino a IP69K
Bloccaggio a vite •
Montaggio semplice •
Approvazione • UL, VDE ed Ecolab
Cavi di collegamento •
Modello conforme • FDA
