Acquista binder 76 0931 0111 00008-0200-20 Connettore non confezionato per sensore o attuatore M12 Spina dritta Numero di poli: 8 da Conrad

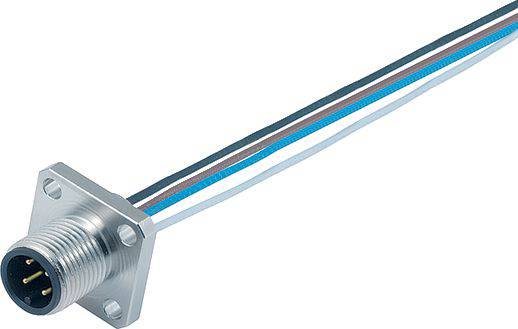

Un connettore a quattro poli con piastra di fissaggio quadrata, al quale sono collegati quattro cavi colorati.

Immagine simile

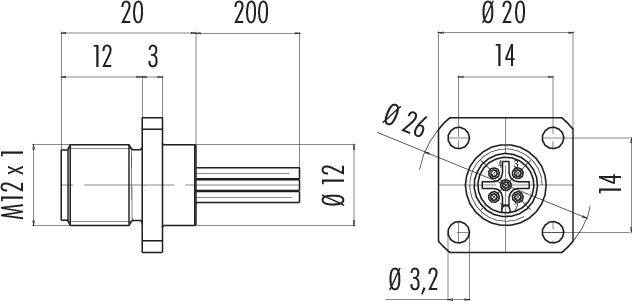

Disegno tecnico di un connettore M12 x 1 con indicazioni dimensionali. Vista laterale a sinistra, vista dall'alto a destra con specifiche di diametro e fori.

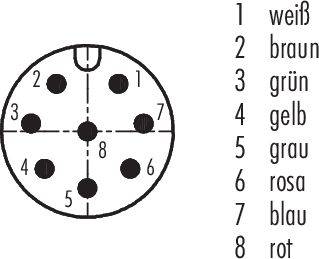

'Diagramma di un connettore a 8 pin con numeri e colori associati: 1 bianco, 2 marrone, 3 verde, 4 giallo, 5 grigio, 6 rosa, 7 blu, 8 rosso.'

1/3

Immagine simile

Tipo prodotto

Connettore non confezionato per sensore o attuatore

Struttura

Spina dritta

Lato collegamento A

M12

Numero di poli

Tensione nom.

30 V

Scheda tecnica (PDF)

Consegna entro Lun. 28 Set.

18 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (37,70 € / Pezzo)

37,70 €

IVA escl.

Segnala un problema

Highlights & Dettagli

76 0931 0111 00008-0200 Serie 763

Connettore a flangia quadrata M12-A.
Numero poli: 8
Non schermato
Cavetti
IP40
UL
Quadrata

Servizi e promozioni supplementari

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento > : 10⁸ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante III
Categoria di sovratensione: II
Grado di inquinamento: 3
Materiale corpo di contatto: PA
Tipo di montaggio: Montaggio alloggiamento

Tipo: 76 0931 0111 00008-0200

Tipo prodotto: Connettore non confezionato per sensore o attuatore

Struttura: Spina dritta

Lato collegamento A: M12

Numero di poli: 8

Tensione nom.: 30 V

Corrente nominale: 2 A

Corrente nominale: 2 A

Sezione di collegamento (max.): 0.25 mm²

Collegamento: Estremità del cavo aperte

Tipo di filettatura collegamento: M12

Codifica: A

Materiale di contatto: CuZn

Superficie di contatto: Au (oro)

: IP40
IP67

Tipo di chiusura: A vite

Codice articolo produttore: 76 0931 0111 00008-0200-20

Contenuto: 1 pz.

Compatibile RoHS: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Norma connettore

Corrente nominale

Struttura

Numero di poli

Tensione nom.

Tipo di filettatura collegamento

binder 09 0381 81 08-20 Connettore non confezionato per sensore o attuatore M12 Spina a pannello Numero di poli: 8 1 pz. Pezzo

Articolo n°:3216600

09 0381 81 08

connettore Sensorik

1.5 A

Spina a pannello

30 V

M12

binder 09 0431 212 04-20 Connettore non confezionato per sensore o attuatore M12 Spina a pannello Numero di poli: 4 1 pz. Pezzo

Articolo n°:3216601

09 0431 212 04

connettore Sensorik

Spina a pannello

M12

binder 09 0435 87 04-20 Connettore non confezionato per sensore o attuatore PG11 Spina a pannello Numero di poli: 4 1 pz.

Articolo n°:3216614

09 0435 87 04

4 A

Spina a pannello

250 V

PG11

binder 09 0437 87 05-20 Connettore non confezionato per sensore o attuatore PG11 Spina a pannello Numero di poli: 5 1 pz.

Articolo n°:3216616

09 0437 87 05

connettore Sensorik

4 A

Spina a pannello

60 V

PG11

binder 09 3432 92 04-20 Connettore non confezionato per sensore o attuatore M12 Presa dritta, Presa a pannello Numero di poli: 4 1 pz.

Articolo n°:3216639

09 3432 92 04

connettore Sensorik

4 A

Presa drittaPresa a pannello

250 V

M12

binder 09 3442 92 05-20 Connettore non confezionato per sensore o attuatore Presa dritta, Presa a pannello Numero di poli: 5 1 pz.

Articolo n°:3216642

09 3442 92 05

connettore Sensorik

4 A

Presa drittaPresa a pannello

60 V

binder 09 3491 969 12-20 Connettore non confezionato per sensore o attuatore M12 x 1 Spina a pannello Numero di poli: 12 1 pz. Pezzo

Articolo n°:3216643

09 3491 969 12

connettore Sensorik

1.5 A

Spina a pannello

30 V

M12 x 1

binder 70 3441 287 05-20 Connettore non confezionato per sensore o attuatore M12 Spina a pannello 0.5 m Numero di poli: 5 1 pz.

Articolo n°:3216661

70 3441 287 05

connettore Sensorik

4 A

Spina a pannello

60 V

M12

binder 70 3441 785 05-20 Connettore non confezionato per sensore o attuatore M16 Spina a pannello 0.5 m Numero di poli: 5 1 pz.

Articolo n°:3216662

70 3441 785 05

4 A

Spina a pannello

60 V

M16

binder 70 3442 287 05-20 Connettore non confezionato per sensore o attuatore M12 Presa dritta, Presa a pannello 0.5 m Numero di poli: 5 1 pz.

Articolo n°:3216663

70 3442 287 05

4 A

Presa drittaPresa a pannello

60 V

M12

Documenti & Download

Scheda tecnica

Scheda tecnica 3216796 binder 76 0931 0111 00008-0200-20 Connettore non confezionato per sensore o attuatore M12 Spina dritta Numero di poli: 8

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3216796 binder 76 0931 0111 00008-0200-20 Connettore non confezionato per sensore o attuatore M12 Spina dritta Numero di poli: 8

Descrizione

Questi sistemi di connettori offrono la soluzione perfetta per sensori e attuatori in molti settori industriali. Abbiamo connettori da IP40 a IP69K, molti dei quali con approvazione UL, VDE e Ecolab, nonché modelli conformi alla FDA. Gli utenti possono ordinare connettori circolari con 2 fino a 12 contatti e diverse opzioni di collegamento, tra cui collegamenti a saldare, a crimpare, a saldare, a immersione, cavi e cavetti. I connettori con bloccaggio a vite M5, M8 e M12 sono dritti, angolati e come versioni flangiate. Oltre ai connettori doppi e ai distributori doppi, è disponibile anche un'ampia gamma di cavi di collegamento.

Proprietà:

• da 2 a 12 poli
• IP40 fino a IP69K
Bloccaggio a vite •
Montaggio semplice •
Approvazione • UL, VDE ed Ecolab
Cavi di collegamento •
Modello conforme • FDA
