Acquista binder 77 3434 3429 50708-0300-20 Connettore confezionato per sensore o attuatore M12 Spina dritta, Presa angolata 3 m N da Conrad

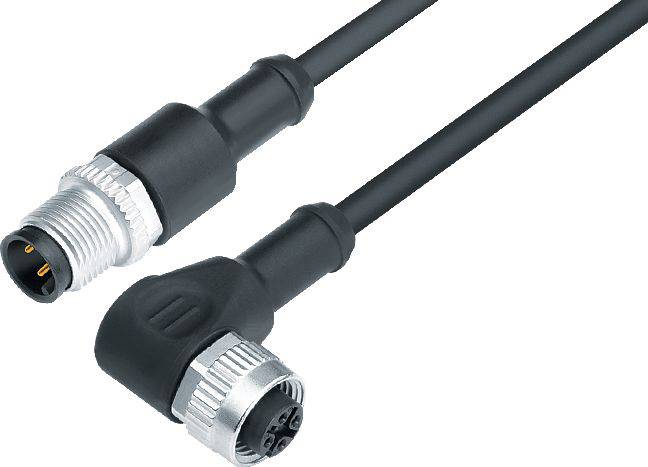

Due connettori M12, uno dritto e uno ad angolo, con cavo nero.

Immagine simile

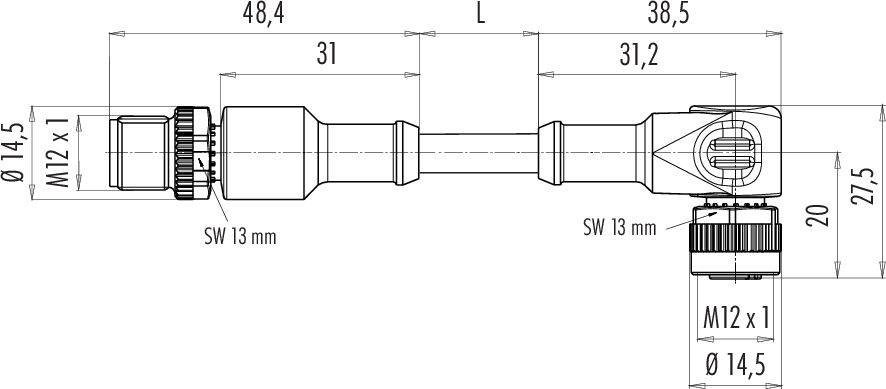

Disegno tecnico di un connettore per cavo con indicazioni di lunghezza e diametro. Dimensioni: 48,4 mm, 31 mm, 38,5 mm. Connettore M12 x 1.

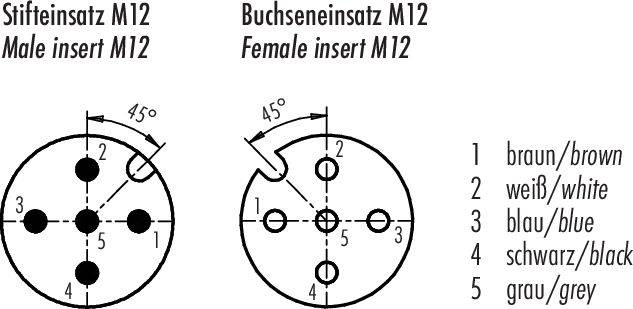

'Inserto maschio M12' mostra cinque posizioni dei pin numerate. 'Inserto femmina M12' mostra cinque posizioni dei connettori numerate. Elenco dei colori: 1 marrone, 2 bianco, 3 blu, 4 nero, 5 grigio.

1/3

Immagine simile

Tipo prodotto

Connettore confezionato per sensore o attuatore

Struttura

Spina dritta

Presa angolata

Numero di poli

Lunghezza cavo

3 m

Tensione nom.

30 V

Scheda tecnica (PDF)

Consegna entro Mar. 27 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (49,17 € / Pezzo)

49,17 €

IVA escl.

Segnala un problema

Highlights & Dettagli

77 3434 3429 50708-0300 serie 765

Cavo di collegamento M12-A spina cavo - presa angolare
Numero poli: 8
Non schermato
Stampato sul cavo
IP68/IP69K
UL listed
PUR nero
8 x 0,25 mm²

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante: II
Categoria di sovratensione: II
Grado di inquinamento: 3
Materiale corpo di contatto: PUR
Isolamento cavetto: PP
Sezione del cavo: 8 x 0,25 mm²
Velocità di marcia: ≤ 200 m/min (5 m di distanza orizzontale)
Raggio di curvatura cavo mobile: ≥ 10 x Ø
Raggio di curvatura cavo fisso: ≥ 5 x Ø
Tipo di montaggio: Montaggio su cavo

Tipo: 77 3434 3429 50708-0300

Tipo prodotto: Connettore confezionato per sensore o attuatore

Struttura: Spina dritta
Presa angolata

Numero di poli: 8

Lunghezza cavo: 3 m

Materiale del rivestimento: PUR

Tensione nom.: 30 V

Corrente nominale: 2 A

Corrente nominale: 2 A

Sezione di collegamento (max.): 0.25 mm²

Sezione del conduttore (cavo sensore/attuatore): 0.25 mm²

Collegamento: Cavo con spina

Colore: Nero

Tipo di filettatura collegamento: M12

Codifica: A

Materiale di contatto: CuZn

Superficie di contatto: Au (oro)

: IP69K

Caratteristiche: Guaina PUR

Min. temperatura: -50 °C

Temperatura max.: 90 °C

Tipo di chiusura: A vite

Codice articolo produttore: 77 3434 3429 50708-0300-20

Contenuto: 1 pz.

Ø cavo: 6.0 mm

Compatibile RoHS: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Struttura

Tipo di chiusura

Numero di poli

Tensione nom.

binder 09 5240 10 04-20 Connettore per sensore o attuatore M12 x 1 Passaggio per quadri elettrici Numero di poli: 4 1 pz.

Articolo n°:3216645

09 5240 10 04

4 A

Passaggio per quadri elettrici

A vite

250 V

binder 09 5241 10 05-20 Connettore per sensore o attuatore M12 Passaggio per quadri elettrici Numero di poli: 5 1 pz.

Articolo n°:3216646

09 5241 10 05

4 A

Passaggio per quadri elettrici

A vite

60 V

binder 09 5244 10 08-20 Connettore per sensore o attuatore M12 x 1 Passaggio per quadri elettrici Numero di poli: 8 1 pz. Pezzo

Articolo n°:3216649

09 5244 10 08

4 A

Passaggio per quadri elettrici

A vite

30 V

binder 09 5247 00 12-20 Connettore per sensore o attuatore M12 x 1 Passaggio per quadri elettrici Numero di poli: 12 1 pz.

Articolo n°:3216652

09 5247 00 12

1.5 A

Passaggio per quadri elettrici

A vite

30 V

binder 09 5280 00 03-20 Adattatore per sensore o attuatore M12 Adattatore Numero di poli: 3 1 pz.

Articolo n°:3216653

09 5280 00 03

4 A

Adattatore

A vite

60 V

binder 09 5283 00 03-20 Adattatore per sensore o attuatore M12 Adattatore Numero di poli: 3 1 pz.

Articolo n°:3216654

09 5283 00 03

4 A

Adattatore

A vite

30 V

binder 09 5284 00 04-20 Adattatore per sensore o attuatore M12 Adattatore Numero di poli: 4 1 pz.

Articolo n°:3216655

09 5284 00 04

4 A

Adattatore

A vite

30 V

binder 77 0606 0605 50704-0200-20 Connettore confezionato per sensore o attuatore M12 Spina dritta, Presa dritta 2 m Numero di poli: 4 1 pz.

Articolo n°:3216892

77 0606 0605 50704-0200

8 A

Spina drittaPresa dritta

A vite

250 V

binder 77 0606 0605 50704-0500-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 5 m Numero di poli: 4 1 pz.

Articolo n°:3216893

77 0606 0605 50704-0500

8 A

Presa drittaSpina dritta

A vite

250 V

binder 77 3429 3406 50003-0030-20 Connettore confezionato per sensore o attuatore Presa dritta, Spina dritta 0.3 m Numero di poli: 3 1 pz.

Articolo n°:3217202

77 3429 3406 50003-0030

4 A

Presa drittaSpina dritta

A vite

60 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3217499 binder 77 3434 3429 50708-0300-20 Connettore confezionato per sensore o attuatore M12 Spina dritta, Presa angolata 3 m N

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3217499 binder 77 3434 3429 50708-0300-20 Connettore confezionato per sensore o attuatore M12 Spina dritta, Presa angolata 3 m N

Descrizione

Questi sistemi di connettori offrono la soluzione perfetta per sensori e attuatori in molti settori industriali. Abbiamo connettori da IP40 a IP69K, molti dei quali con approvazione UL, VDE e Ecolab, nonché modelli conformi alla FDA. Gli utenti possono ordinare connettori circolari con 2 fino a 12 contatti e diverse opzioni di collegamento, tra cui collegamenti a saldare, a crimpare, a saldare, a immersione, cavi e cavetti. I connettori con bloccaggio a vite M5, M8 e M12 sono dritti, angolati e come versioni flangiate. Oltre ai connettori doppi e ai distributori doppi, è disponibile anche un'ampia gamma di cavi di collegamento.

Proprietà:

• da 2 a 12 poli
• IP40 fino a IP69K
Bloccaggio a vite •
Montaggio semplice •
Approvazione • UL, VDE ed Ecolab
Cavi di collegamento •
Modello conforme • FDA

Testo tradotto automaticamente
