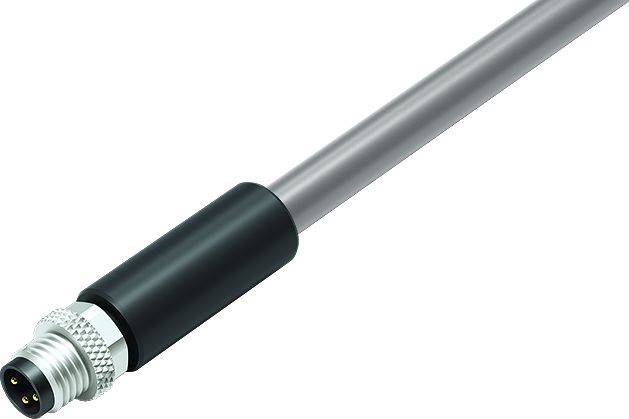

Cavo con un connettore metallico rotondo su un'estremità. Il connettore ha quattro pin e un'isolamento nero.

Immagine simile

Disegno tecnico di un componente cilindrico con le seguenti misure: diametro 10,8 mm, filettatura M8 x 1, larghezza chiave 9 mm, lunghezza 26 mm.

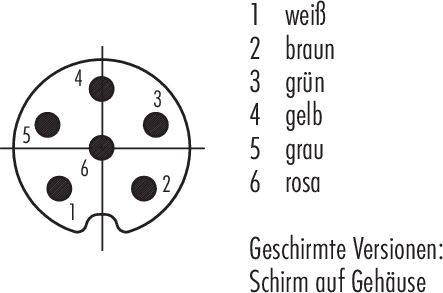

Schema connettore con disposizione pin: 1 bianco, 2 marrone, 3 verde, 4 giallo, 5 grigio, 6 rosa. Nota: 'Versioni schermate: schermo sul contenitore'.

1/3

Immagine simile

Tipo prodotto

Connettore confezionato per sensore o attuatore

Struttura

Spina dritta

Lato collegamento A

Numero di poli

Lunghezza cavo

5 m

Scheda tecnica (PDF)

Consegna entro Mar. 27 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (59,01 € / Pezzo)

59,01 €

IVA escl.

Segnala un problema

Highlights & Dettagli

77 3505 0000 20706-0500 serie 718

Spina volante M8
Numero poli 6
schermato
Stampato sul cavo
IP67
UL listed
PVC grigio
6 x 0,25 mm²

Dati tecnici

Compatibilità EMC: Schermato
Resistenza di isolamento > : 10⁸ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante: II
Categoria di sovratensione III
Grado di inquinamento: 3
Materiale corpo di contatto: PUR
Materiale di bloccaggio: CuZn (ottone nichelato)
Cavetto isolante: PVC
Sezione cavo: 6 x 0,25 mm²
Velocità di marcia: 200 m/min
Raggio di curvatura cavo mobile: ≥ 10 x Ø
Raggio di curvatura cavo fisso: ≥ 5 x Ø
Senza alogeni: No
Tipo di montaggio: Montaggio su cavo

Tipo: 77 3505 0000 20706-0500

Tipo prodotto: Connettore confezionato per sensore o attuatore

Struttura: Spina dritta

Lato collegamento A: M8

Numero di poli: 6

Lunghezza cavo: 5 m

Materiale del rivestimento: PVC

Tensione nom.: 30 V

Corrente nominale: 1.5 A

Corrente nominale: 1.5 A

Sezione di collegamento (max.): 0.25 mm²

Sezione del conduttore (cavo sensore/attuatore): 0.25 mm²

Collegamento: Cavo con spina

Colore: Grigio

Tipo di filettatura collegamento: M8

Tipo di filettatura collegamento e montaggio cavo: M8

Materiale di contatto: CuZn

Superficie di contatto: Au (oro)

: IP67

Caratteristiche: schermato

Min. temperatura: -40 °C

Temperatura max.: 105 °C

Tipo di chiusura: A vite

Codice articolo produttore: 77 3505 0000 20706-0500-20

Contenuto: 1 pz.

Ø cavo: 6.1 mm

Compatibile RoHS: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Struttura

Tipo di chiusura

Numero di poli

Tensione nom.

Tipo di filettatura collegamento

binder 09 3389 00 04-20 Connettore non confezionato per sensore o attuatore M8 Spina dritta Numero di poli: 4 1 pz.

Articolo n°:3216634

09 3389 00 04

4 A

Spina dritta

Snap-in

60 V

binder 09 3411 00 03-20 Connettore non confezionato per sensore o attuatore M8 Spina dritta Numero di poli: 3 1 pz. Pezzo

Articolo n°:3216635

09 3411 00 03

4 A

Spina dritta

Snap-in

60 V

binder 09 3411 40 03-20 Connettore non confezionato per sensore o attuatore M8 Spina dritta Numero di poli: 3 1 pz. Pezzo

Articolo n°:3216636

09 3411 40 03

4 A

Spina dritta

Snap-in

10 V30 V

binder 70 3420 005 04-20 Connettore non confezionato per sensore o attuatore Presa dritta 0.5 m Numero di poli: 4 1 pz.

Articolo n°:3216659

70 3420 005 04

4 A

Presa dritta

A vite

30 V

binder 70 3421 005 04-20 Connettore non confezionato per sensore o attuatore M8 Spina a pannello 0.5 m Numero di poli: 4 1 pz.

Articolo n°:3216660

70 3421 005 04

4 A

Spina a pannello

A vite

30 V

binder 76 6018 0111 00003-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 3 1 pz.

Articolo n°:3216850

76 6018 0111 00003-0200

4 A

Presa dritta

Snap-in

60 V

binder 76 6018 0111 00004-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 4 1 pz.

Articolo n°:3216851

76 6018 0111 00004-0200

4 A

Presa dritta

Snap-in

60 V

binder 76 6018 0111 00006-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 6 1 pz.

Articolo n°:3216852

76 6018 0111 00006-0200

1.5 A

Presa dritta

A vite

30 V

binder 76 6018 0111 00008-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 8 1 pz.

Articolo n°:3216853

76 6018 0111 00008-0200

1.5 A

Presa dritta

A vite

30 V

binder 76 6019 0111 00003-0200-20 Connettore non confezionato per sensore o attuatore M8 Spina a pannello Numero di poli: 3 1 pz.

Articolo n°:3216854

76 6019 0111 00003-0200

4 A

Spina a pannello

Snap-in

60 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3217707 binder 77 3505 0000 20706-0500-20 Connettore confezionato per sensore o attuatore M8 Spina dritta 5 m Numero di poli: 6

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3217707 binder 77 3505 0000 20706-0500-20 Connettore confezionato per sensore o attuatore M8 Spina dritta 5 m Numero di poli: 6

Descrizione

Questi sistemi di connettori offrono la soluzione perfetta per sensori e attuatori in molti settori industriali. Abbiamo connettori da IP40 a IP69K, molti dei quali con approvazione UL, VDE e Ecolab, nonché modelli conformi alla FDA. Gli utenti possono ordinare connettori circolari con 2 fino a 12 contatti e diverse opzioni di collegamento, tra cui collegamenti a saldare, a crimpare, a saldare, a immersione, cavi e cavetti. I connettori con bloccaggio a vite M5, M8 e M12 sono dritti, angolati e come versioni flangiate. Oltre ai connettori doppi e ai distributori doppi, è disponibile anche un'ampia gamma di cavi di collegamento.

Proprietà:

• da 2 a 12 poli
• IP40 fino a IP69K
Bloccaggio a vite •
Montaggio semplice •
Approvazione • UL, VDE ed Ecolab
Cavi di collegamento •
Modello conforme • FDA
