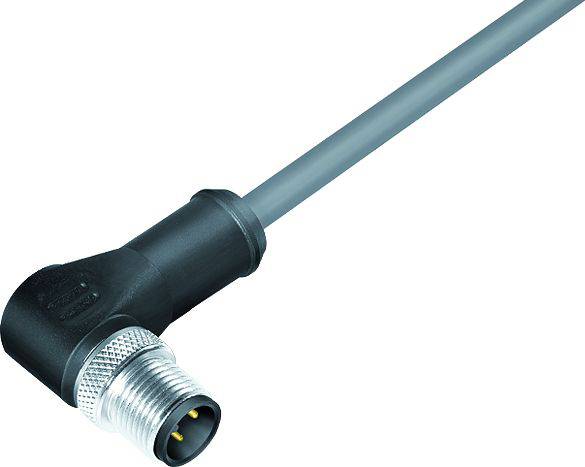

Un cavo nero angolato con spinotto metallico. Lo spinotto ha più pin ed è adatto a connessioni industriali.

Immagine simile

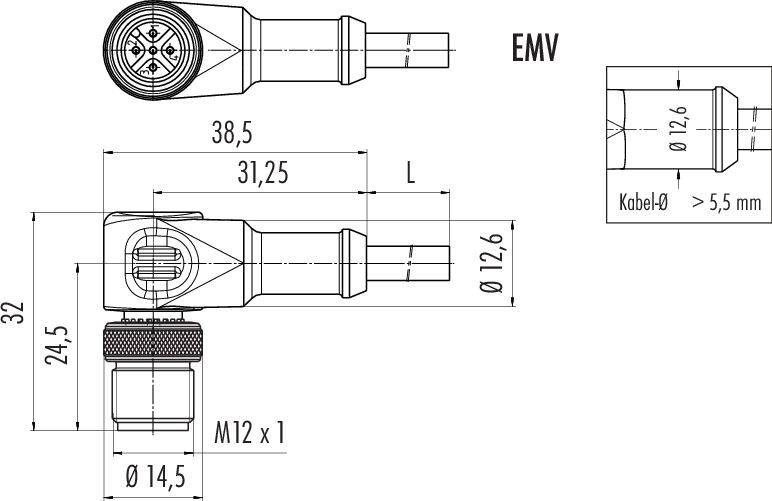

Disegno tecnico di un connettore con quote in millimetri. Mostra viste dall'alto e laterale, comprensive di specifiche dei filetti.

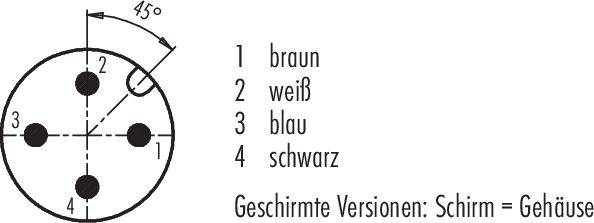

'Connettore elettrico': Rappresentazione di una spina a quattro poli. Numerazione dei poli: 1 marrone, 2 bianco, 3 blu, 4 nero. Angolo 45°. Nota: 'Versioni schermate: schermo = involucro'.

1/3

Immagine simile

Tipo prodotto

Connettore confezionato per sensore o attuatore

Struttura

Spina angolata

Lato collegamento A

M12

Numero di poli

Lunghezza cavo

5 m

Scheda tecnica (PDF)

Consegna entro Mar. 27 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (42,61 € / Pezzo)

42,61 €

IVA escl.

Segnala un problema

Highlights & Dettagli

77 3527 0000 20704-0500 serie 763

Connettore angolare M12-A.
Numero poli: 4
schermato
Stampato sul cavo
IP67
UL listed
PVC grigio
4 x 0,34 mm²

Dati tecnici

Compatibilità EMC: Schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante: II
Categoria di sovratensione: II
Grado di inquinamento: 3
Materiale corpo di contatto: PUR
Materiale di bloccaggio: CuZn (ottone nichelato)
Cavetto isolante: PVC
Sezione cavo: 4 x 0,34 mm²
Velocità di marcia: ≤ 200 m/min (5 m di distanza orizzontale)
Raggio di curvatura cavo mobile: ≥ 10 x Ø
Raggio di curvatura cavo fisso: ≥ 5 x Ø
Senza alogeni: No
Tipo di montaggio: Montaggio su cavo

Tipo: 77 3527 0000 20704-0500

Tipo prodotto: Connettore confezionato per sensore o attuatore

Struttura: Spina angolata

Lato collegamento A: M12

Numero di poli: 4

Lunghezza cavo: 5 m

Materiale del rivestimento: PVC

Tensione nom.: 250 V

Corrente nominale: 4 A

Corrente nominale: 4 A

Sezione di collegamento (max.): 0.34 mm²

Sezione del conduttore (cavo sensore/attuatore): 0.34 mm²

Collegamento: Cavo con spina

Colore: Grigio

Tipo di filettatura collegamento: M12

Tipo di filettatura collegamento e montaggio cavo: M12

Codifica: A

Materiale di contatto: CuZn

Superficie di contatto: Au (oro)

: IP67

Caratteristiche: schermato

Min. temperatura: -40 °C

Temperatura max.: 105 °C

Tipo di chiusura: A vite

Codice articolo produttore: 77 3527 0000 20704-0500-20

Contenuto: 1 pz.

Ø cavo: 5.4 mm

Compatibile RoHS: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Norma connettore

Corrente nominale

Struttura

Numero di poli

Tensione nom.

Tipo di filettatura collegamento

binder 09 0381 81 08-20 Connettore non confezionato per sensore o attuatore M12 Spina a pannello Numero di poli: 8 1 pz. Pezzo

Articolo n°:3216600

09 0381 81 08

connettore Sensorik

1.5 A

Spina a pannello

30 V

M12

binder 09 0431 212 04-20 Connettore non confezionato per sensore o attuatore M12 Spina a pannello Numero di poli: 4 1 pz. Pezzo

Articolo n°:3216601

09 0431 212 04

connettore Sensorik

Spina a pannello

M12

binder 09 0435 87 04-20 Connettore non confezionato per sensore o attuatore PG11 Spina a pannello Numero di poli: 4 1 pz.

Articolo n°:3216614

09 0435 87 04

4 A

Spina a pannello

250 V

PG11

binder 09 0437 87 05-20 Connettore non confezionato per sensore o attuatore PG11 Spina a pannello Numero di poli: 5 1 pz.

Articolo n°:3216616

09 0437 87 05

connettore Sensorik

4 A

Spina a pannello

60 V

PG11

binder 09 3432 92 04-20 Connettore non confezionato per sensore o attuatore M12 Presa dritta, Presa a pannello Numero di poli: 4 1 pz.

Articolo n°:3216639

09 3432 92 04

connettore Sensorik

4 A

Presa drittaPresa a pannello

250 V

M12

binder 09 3442 92 05-20 Connettore non confezionato per sensore o attuatore Presa dritta, Presa a pannello Numero di poli: 5 1 pz.

Articolo n°:3216642

09 3442 92 05

connettore Sensorik

4 A

Presa drittaPresa a pannello

60 V

binder 09 3491 969 12-20 Connettore non confezionato per sensore o attuatore M12 x 1 Spina a pannello Numero di poli: 12 1 pz. Pezzo

Articolo n°:3216643

09 3491 969 12

connettore Sensorik

1.5 A

Spina a pannello

30 V

M12 x 1

binder 70 3441 287 05-20 Connettore non confezionato per sensore o attuatore M12 Spina a pannello 0.5 m Numero di poli: 5 1 pz.

Articolo n°:3216661

70 3441 287 05

connettore Sensorik

4 A

Spina a pannello

60 V

M12

binder 70 3441 785 05-20 Connettore non confezionato per sensore o attuatore M16 Spina a pannello 0.5 m Numero di poli: 5 1 pz.

Articolo n°:3216662

70 3441 785 05

4 A

Spina a pannello

60 V

M16

binder 70 3442 287 05-20 Connettore non confezionato per sensore o attuatore M12 Presa dritta, Presa a pannello 0.5 m Numero di poli: 5 1 pz.

Articolo n°:3216663

70 3442 287 05

4 A

Presa drittaPresa a pannello

60 V

M12

Documenti & Download

Scheda tecnica

Scheda tecnica 3217734 binder 77 3527 0000 20704-0500-20 Connettore confezionato per sensore o attuatore M12 Spina angolata 5 m Numero di poli:

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3217734 binder 77 3527 0000 20704-0500-20 Connettore confezionato per sensore o attuatore M12 Spina angolata 5 m Numero di poli:

Descrizione

Questi sistemi di connettori offrono la soluzione perfetta per sensori e attuatori in molti settori industriali. Abbiamo connettori da IP40 a IP69K, molti dei quali con approvazione UL, VDE e Ecolab, nonché modelli conformi alla FDA. Gli utenti possono ordinare connettori circolari con 2 fino a 12 contatti e diverse opzioni di collegamento, tra cui collegamenti a saldare, a crimpare, a saldare, a immersione, cavi e cavetti. I connettori con bloccaggio a vite M5, M8 e M12 sono dritti, angolati e come versioni flangiate. Oltre ai connettori doppi e ai distributori doppi, è disponibile anche un'ampia gamma di cavi di collegamento.

Proprietà:

• da 2 a 12 poli
• IP40 fino a IP69K
Bloccaggio a vite •
Montaggio semplice •
Approvazione • UL, VDE ed Ecolab
Cavi di collegamento •
Modello conforme • FDA
