Acquista binder 77 3634 3429 50003-0100-20 Connettore confezionato per sensore o attuatore M12 Spina dritta, Presa angolata 1 m N da Conrad

Conrad
Per cercare un articolo inserire una parola chiave, un codice articolo, un EAN o un numero di parte
Il mio account

Accedi / Registrati
Carrello

Promozioni > Promozioni >
Categoria Industria
Mondo Conrad

Nostri marchi
Servizi

Scopri i nostri servizi.

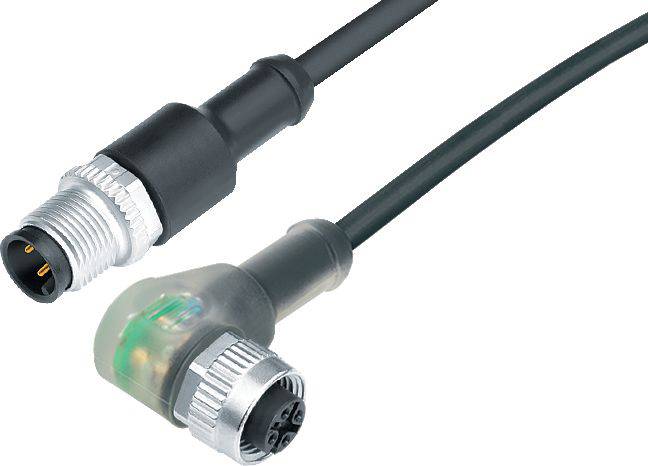

Due connettori industriali per cavi: un connettore dritto in alto e un connettore angolato in basso, entrambi con filettatura metallica per applicazioni robuste.

Immagine simile

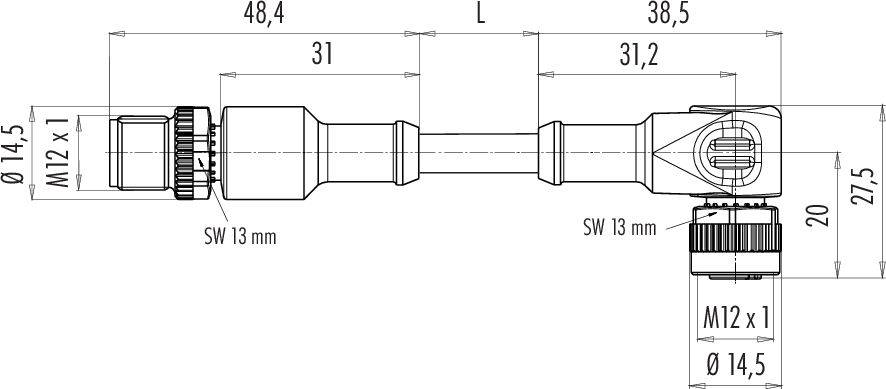

'Disegno tecnico di un connettore, lunghezza 48,4 mm e 38,5 mm, filettatura M12 x 1, diametro 14,5 mm, chiave 13 mm.'

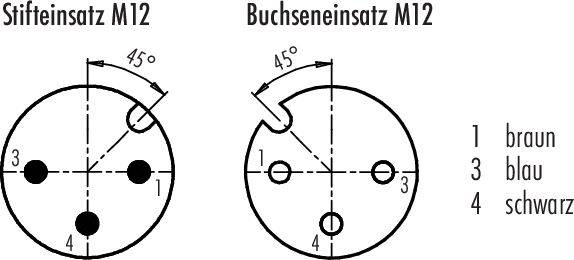

'Inserto pin M12' mostra tre marcature: '1 marrone', '3 blu', '4 nero'. 'Inserto boccola M12' ha le stesse marcature, ordinate in senso orario.

1/3

Immagine simile

Tipo prodotto

Connettore confezionato per sensore o attuatore

Struttura

Spina dritta

Presa angolata

Lato collegamento A

M12

Numero di poli

Lunghezza cavo

1 m

Scheda tecnica (PDF)

Consegna entro Mar. 27 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (28,68 € / Pezzo)

28,68 €

IVA escl.

Segnala un problema

Highlights & Dettagli

77 3634 3429 50003 0100 serie 763

Cavo di collegamento M12-A.
Numero poli: 3
Non schermato
Stampato sul cavo
IP68
UL listed
PUR nero
3 x 0,34 mm²

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante: II
Categoria di sovratensione: II
Grado di inquinamento: 3
Materiale corpo di contatto: PUR
Materiale di bloccaggio: Zinco pressofuso nichelato
Cavetto isolato: PP9Y privo di alogeni
Sezione cavo: 3 x 0,34 mm²
Velocità di marcia: ≤ 200 m/min
Raggio di curvatura cavo mobile: ≥ 10 x Ø
Raggio di curvatura cavo fisso: ≥ 5 x Ø
Senza alogeni: sì
Tipo di montaggio: Montaggio su cavo

Tipo: 77 3634 3429 50003-0100

Tipo prodotto: Connettore confezionato per sensore o attuatore

Struttura: Spina dritta
Presa angolata

Lato collegamento A: M12

Numero di poli: 3

Lunghezza cavo: 1 m

Materiale del rivestimento: PUR

Tensione nom.: 250 V

Corrente nominale: 4 A

Corrente nominale: 4 A

Sezione di collegamento (max.): 0.34 mm²

Sezione del conduttore (cavo sensore/attuatore): 0.34 mm²

Collegamento: Cavo con spina

Colore: Nero

Tipo di filettatura collegamento: M12

Tipo di filettatura collegamento e montaggio cavo: M12

Codifica: A

Materiale di contatto: CuZn

Superficie di contatto: Au (oro)

: IP69K

Caratteristiche: senza alogeni

Min. temperatura: -50 °C

Temperatura max.: 90 °C

Tipo di chiusura: A vite

Codice articolo produttore: 77 3634 3429 50003-0100-20

Contenuto: 1 pz.

Ø cavo: 4.3 mm

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Lato collegamento B

Tipo

Corrente nominale

Struttura

Numero di poli

Tensione nom.

Lunghezza cavo

Tipo di filettatura collegamento

binder 77 3430 3429 50003-0030-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 0.3 m Numero di poli: 3 1 pz.

Articolo n°:3217340

M12

77 3430 3429 50003-0030

4 A

Presa drittaSpina dritta

250 V

0.3 m

M12

binder 77 3430 3429 50003-0060-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 0.6 m Numero di poli: 3 1 pz.

Articolo n°:3217341

M12

77 3430 3429 50003-0060

4 A

Presa drittaSpina dritta

250 V

0.6 m

M12

binder 77 3430 3429 50003-0100-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 1 m Numero di poli: 3 1 pz.

Articolo n°:3217342

M12

77 3430 3429 50003-0100

4 A

Presa drittaSpina dritta

250 V

1 m

M12

binder 77 3430 3429 50003-0200-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 2 m Numero di poli: 3 1 pz.

Articolo n°:3217343

M12

77 3430 3429 50003-0200

4 A

Presa drittaSpina dritta

250 V

2 m

M12

binder 77 3430 3429 50003-0300-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 3 m Numero di poli: 3 1 pz.

Articolo n°:3217344

M12

77 3430 3429 50003-0300

4 A

Presa drittaSpina dritta

250 V

3 m

M12

binder 77 3430 3429 50003-0500-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 5 m Numero di poli: 3 1 pz.

Articolo n°:3217345

M12

77 3430 3429 50003-0500

4 A

Presa drittaSpina dritta

250 V

5 m

M12

binder 77 3430 3429 50003-1000-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 10 m Numero di poli: 3 1 pz.

Articolo n°:3217346

M12

77 3430 3429 50003-1000

4 A

Presa drittaSpina dritta

250 V

10 m

M12

binder 77 3430 3429 50004-0030-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 0.3 m Numero di poli: 4 1 pz.

Articolo n°:3217347

M12

77 3430 3429 50004-0030

4 A

Presa drittaSpina dritta

250 V

0.3 m

M12

binder 77 3430 3429 50004-0060-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 0.6 m Numero di poli: 4 1 pz.

Articolo n°:3217348

M12

77 3430 3429 50004-0060

4 A

Presa drittaSpina dritta

250 V

0.6 m

M12

binder 77 3430 3429 50004-0100-20 Connettore confezionato per sensore o attuatore M12 Presa dritta, Spina dritta 1 m Numero di poli: 4 1 pz.

Articolo n°:3217349

M12

77 3430 3429 50004-0100

4 A

Presa drittaSpina dritta

250 V

1 m

M12

Documenti & Download

Scheda tecnica

Scheda tecnica 3217888 binder 77 3634 3429 50003-0100-20 Connettore confezionato per sensore o attuatore M12 Spina dritta, Presa angolata 1 m N

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3217888 binder 77 3634 3429 50003-0100-20 Connettore confezionato per sensore o attuatore M12 Spina dritta, Presa angolata 1 m N

Descrizione

Questi sistemi di connettori offrono la soluzione perfetta per sensori e attuatori in molti settori industriali. Abbiamo connettori da IP40 a IP69K, molti dei quali con approvazione UL, VDE e Ecolab, nonché modelli conformi alla FDA. Gli utenti possono ordinare connettori circolari con 2 fino a 12 contatti e diverse opzioni di collegamento, tra cui collegamenti a saldare, a crimpare, a saldare, a immersione, cavi e cavetti. I connettori con bloccaggio a vite M5, M8 e M12 sono dritti, angolati e come versioni flangiate. Oltre ai connettori doppi e ai distributori doppi, è disponibile anche un'ampia gamma di cavi di collegamento.

Proprietà:

• da 2 a 12 poli
• IP40 fino a IP69K
Bloccaggio a vite •
Montaggio semplice •
Approvazione • UL, VDE ed Ecolab
Cavi di collegamento •
Modello conforme • FDA

Testo tradotto automaticamente
