Name: binder 77 3703 0000 50003-0200-20 Connettore confezionato per sensore o attuatore M8 Spina angolata 2 m Numero di poli:
Brand: binder
SKU: 3217900
Availability: BackOrder

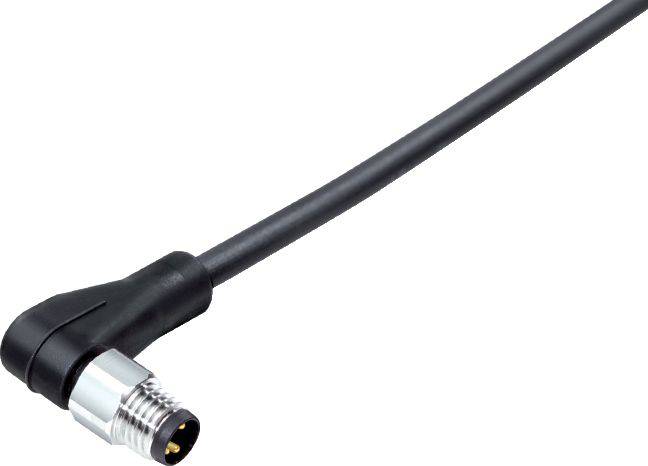

Un cavo nero, angolato, con un connettore metallico all'estremità, adatto per connessioni elettroniche o attacchi di dispositivi.

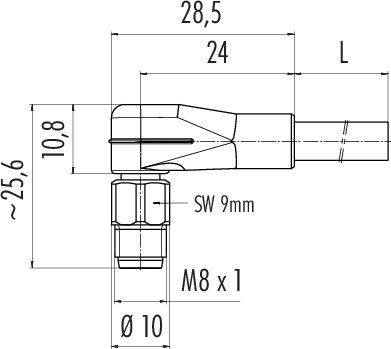

Disegno tecnico di una spina con unità di misura: lunghezza 28,5 mm, larghezza 24 mm, altezza 10,8 mm, filettatura M8 x 1, chiave 9 mm.

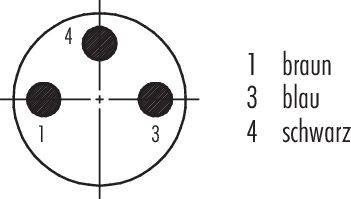

Diagramma circolare con tre punti neri. Numeri in posizione: 1 (in basso a sinistra), 3 (in basso a destra), 4 (in alto). Legenda: 1 marrone, 3 blu, 4 nero.

1/3

Immagine simile

Tipo prodotto

Connettore confezionato per sensore o attuatore

Struttura

Spina angolata

Lato collegamento A

Numero di poli

Lunghezza cavo

2 m

Scheda tecnica (PDF)

Consegna entro Gio 3 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (22,12 € / Pezzo)

22,12 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

77 3703 0000 50003 0200 Serie 718

Connettore angolare M8
Numero poli: 3
Non schermato
Stampato sul cavo
IP67
UL listed
PUR nero
3 x 0,34 mm²
Acciaio inox

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante: II
Categoria di sovratensione: II
Grado di inquinamento: 3
Materiale corpo di contatto: PUR
Materiale di bloccaggio: Acciaio inox
Cavetto isolato: PP9Y privo di alogeni
Sezione cavo: 3 x 0,34 mm²
Velocità di marcia: ≤ 3,33 m/s
Raggio di curvatura cavo mobile: ≥ 10 x Ø
Raggio di curvatura cavo fisso: ≥ 5 x Ø
Senza alogeni: sì
Tipo di montaggio: Montaggio su cavo

Tipo: 77 3703 0000 50003-0200

Tipo prodotto: Connettore confezionato per sensore o attuatore

Struttura: Spina angolata

Lato collegamento A: M8

Numero di poli: 3

Lunghezza cavo: 2 m

Materiale del rivestimento: PUR

Tensione nom.: 60 V

Corrente nominale: 4 A

Corrente nominale: 4 A

Sezione di collegamento (max.): 0.34 mm²

Sezione del conduttore (cavo sensore/attuatore): 0.34 mm²

Collegamento: Cavo con spina

Colore: Nero

Tipo di filettatura collegamento: M8

Materiale di contatto: CuZn

Superficie di contatto: Au (oro)

Sezione Max.: 0.34 mm²

Sez. min: 0.34 mm²

: IP67

Caratteristiche: senza alogeni

Min. temperatura: -50 °C

Temperatura max.: 80 °C

Tipo di chiusura: A vite

Codice articolo produttore: 77 3703 0000 50003-0200-20

Contenuto: 1 pz.

Ø cavo: 4.3 mm

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Struttura

Tipo di chiusura

Numero di poli

Tensione nom.

Tipo di filettatura collegamento

binder 09 3389 00 04-20 Connettore non confezionato per sensore o attuatore M8 Spina dritta Numero di poli: 4 1 pz.

Articolo n°:3216634

Consegna entro Mar 20 Ott

18 Pezzo(i)Conrad Electronic

4 A

Spina dritta

Snap-in

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

4,50 €^*

binder 09 3411 00 03-20 Connettore non confezionato per sensore o attuatore M8 Spina dritta Numero di poli: 3 1 pz. Pezzo

Articolo n°:3216635

Consegna entro Ven 13 Nov

Conrad Electronic

4 A

Spina dritta

Snap-in

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

3,93 €^*

binder 09 3411 40 03-20 Connettore non confezionato per sensore o attuatore M8 Spina dritta Numero di poli: 3 1 pz. Pezzo

Articolo n°:3216636

Consegna entro Lun 30 Nov

Conrad Electronic

4 A

Spina dritta

Snap-in

10 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

4,91 €^*

binder 70 3420 005 04-20 Connettore non confezionato per sensore o attuatore Presa dritta 0.5 m Numero di poli: 4 1 pz.

Articolo n°:3216659

Consegna entro Mer 18 Nov

Conrad Electronic

4 A

Presa dritta

A vite

30 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

33,60 €^*

binder 70 3421 005 04-20 Connettore non confezionato per sensore o attuatore M8 Spina a pannello 0.5 m Numero di poli: 4 1 pz.

Articolo n°:3216660

Consegna entro Mar 20 Ott

1 Pezzo(i)Conrad Electronic

4 A

Spina a pannello

A vite

30 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

32,78 €^*

binder 76 6018 0111 00003-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 3 1 pz.

Articolo n°:3216850

Consegna entro Mar 20 Ott

80 Pezzo(i)Conrad Electronic

4 A

Presa dritta

Snap-in

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

15,57 €^*

binder 76 6018 0111 00004-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 4 1 pz.

Articolo n°:3216851

Consegna entro Mer 13 Gen 2027

Conrad Electronic

4 A

Presa dritta

Snap-in

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

17,20 €^*

binder 76 6018 0111 00006-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 6 1 pz.

Articolo n°:3216852

Consegna entro Gio 7 Gen 2027

Conrad Electronic

1.5 A

Presa dritta

A vite

30 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

27,04 €^*

binder 76 6018 0111 00008-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 8 1 pz.

Articolo n°:3216853

Consegna entro Gio 7 Gen 2027

Conrad Electronic

1.5 A

Presa dritta

A vite

30 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

35,24 €^*

binder 76 6019 0111 00003-0200-20 Connettore non confezionato per sensore o attuatore M8 Spina a pannello Numero di poli: 3 1 pz.

Articolo n°:3216854

Consegna entro Gio 7 Gen 2027

Conrad Electronic

4 A

Spina a pannello

Snap-in

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 3217900 binder 77 3703 0000 50003-0200-20 Connettore confezionato per sensore o attuatore M8 Spina angolata 2 m Numero di poli:

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3217900 binder 77 3703 0000 50003-0200-20 Connettore confezionato per sensore o attuatore M8 Spina angolata 2 m Numero di poli:

Descrizione

Questi sistemi di connettori offrono la soluzione perfetta per sensori e attuatori in molti settori industriali. Abbiamo connettori da IP40 a IP69K, molti dei quali con approvazione UL, VDE e Ecolab, nonché modelli conformi alla FDA. Gli utenti possono ordinare connettori circolari con 2 fino a 12 contatti e diverse opzioni di collegamento, tra cui collegamenti a saldare, a crimpare, a saldare, a immersione, cavi e cavetti. I connettori con bloccaggio a vite M5, M8 e M12 sono dritti, angolati e come versioni flangiate. Oltre ai connettori doppi e ai distributori doppi, è disponibile anche un'ampia gamma di cavi di collegamento.

Proprietà:

• da 2 a 12 poli
• IP40 fino a IP69K
Bloccaggio a vite •
Montaggio semplice •
Approvazione • UL, VDE ed Ecolab
Cavi di collegamento •
Modello conforme • FDA
