Acquista binder 79 1462 215 08-20 Connettore circolare intestato Presa dritta Tot poli: 8 Serie (connettore circolare): 702 1 pz. da Conrad

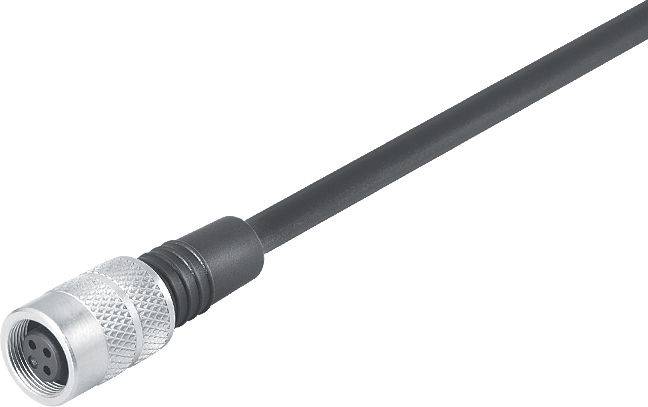

Un cavo nero con un connettore cilindrico argentato all'estremità, probabilmente un connettore elettrico.

Immagine simile

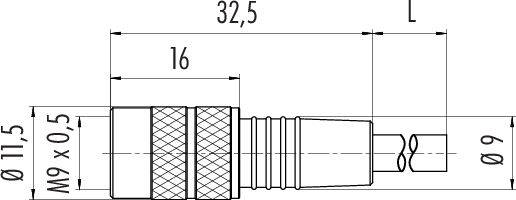

Disegno tecnico di un connettore con dimensioni: lunghezza totale 32,5 mm, diametro 11,5 mm, filettatura M9 x 0,5 mm, lunghezza sezione 16 mm.

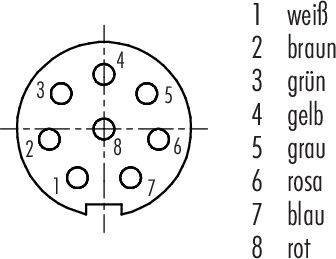

Connettore con otto pin etichettati. Assegnazione: 1-bianco, 2-marrone, 3-verde, 4-giallo, 5-grigio, 6-rosa, 7-blu, 8-rosso.

1/3

Immagine simile

Tipo prodotto

Connettore circolare intestato

Struttura

Presa dritta

Tot poli

Collegamento

Cavo con spina

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

84 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (57,37 € / Pezzo)

57,37 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

79 1462 215 08 serie 702

Presa per cavo M9 IP67
Numero poli: 8
Non schermato
Stampato sul cavo
IP67
PUR nero
8 x 0,14 mm²

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante III
Categoria di sovratensione: II
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Materiale di bloccaggio: CuZn (ottone nichelato)
Cavetto isolante: PVC/PE
Sezione del cavo: 8 x 0,14 mm²
Raggio di curvatura cavo mobile: Min. 50 mm
Raggio di curvatura cavo fisso: Min. 25 mm
Senza alogeni: No
Tipo di montaggio: Montaggio su cavo

Tipo: 79 1462 215 08

Tipo prodotto: Connettore circolare intestato

Struttura: Presa dritta

Tot poli: 8

Collegamento: Cavo con spina

Colore: Nero

Contenuto: 1 pz.

Temperatura max.: 70 °C

Corrente nominale: 1 A

Min. temperatura: -25 °C

Corrente nominale: 1 A

Chiusura: viti

Tensione nom.: 125 V

Materiale di contatto: CuSn

Materiale: PUR

: AWG 26

Codice articolo produttore: 79 1462 215 08-20

Numero Poli: 8

Sezione Max.: 0.14 mm²

Sezione: 0.14 mm² (max)

Compatibile RoHS: Sì

: IP67

Serie: 702

Documenti & Download

Scheda tecnica

Scheda tecnica 3215482 binder 79 1462 215 08-20 Connettore circolare intestato Presa dritta Tot poli: 8 Serie (connettore circolare): 702 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3215482 binder 79 1462 215 08-20 Connettore circolare intestato Presa dritta Tot poli: 8 Serie (connettore circolare): 702 1 pz.

Descrizione

I nostri connettori circolari subminiaturizzati sono stati progettati per le numerose applicazioni in cui le dimensioni e l'integrità del segnale svolgono un ruolo importante. Offriamo modelli con bloccaggio a scatto, a baionetta e push-pull e con bloccaggio a vite M9 in due diverse versioni, con grado di protezione IP40 o IP67. I connettori sono disponibili con due o otto contatti, in versione diritta o angolata e come connettori a flangia. I diversi modelli sono dotati di un collegamento a saldare o a immersione e sono disponibili con cavi stampati in diverse lunghezze. Per la produzione dei nostri connettori circolari utilizziamo materiali di alta qualità. Gli alloggiamenti e i corpi di contatto sono realizzati in PUR o PVC, i contatti sono in bronzo placcato oro o ottone placcato oro. Sono disponibili sette diverse serie che convincono con i seguenti vantaggi:

• Scelta del bloccaggio
Grado di protezione • IP40 o IP67
• da 2 a 8 poli
• Versioni diritte e angolate
• Fino a 1.000 cicli di accoppiamento
