Acquista binder 79 6130 20 12-20 Connettore circolare intestato Presa dritta Tot poli: 12 Serie (connettore circolare): 425 1 pz. da Conrad

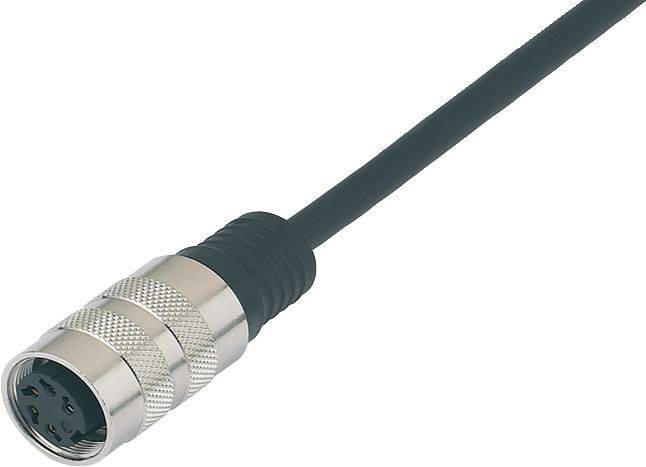

Un cavo con connettore rotondo multipolare e involucro metallico, comunemente utilizzato per connessioni audio o elettroniche.

Immagine simile

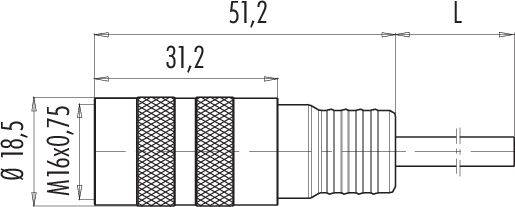

Disegno tecnico di un connettore con dimensioni. Il diametro è di 18,5 mm, la lunghezza totale di 51,2 mm, filettatura M16x0,75.

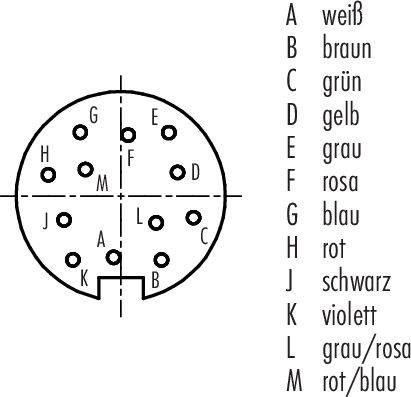

'Diagramma di un connettore con pin codificati a colori da A a M; mappatura: A: bianco, B: marrone, C: verde, D: giallo, E: grigio, F: rosa, G: blu, H: rosso, J: nero, K: viola, L: grigio/rosa, M: rosso/blu.'

1/3

Immagine simile

Tipo prodotto

Connettore circolare intestato

Struttura

Presa dritta

Tot poli

Collegamento

Cavo con spina

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

27 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (60,65 € / Pezzo)

60,65 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

79 6130 20 12 serie 425

Presa per cavo M16 IP67
Numero poli: 12
schermato
Stampato sul cavo
IP67
TPE-U (PUR) NERO
12 x 0,25 mm²

Dati tecnici

Compatibilità EMC: Schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante III
Categoria di sovratensione: I
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Cavetto isolante PE 2Y
Sezione cavo: 12 x 0,25 mm²
Raggio di piegatura cavo mobile: ≥ 12 x Ø
Raggio di curvatura cavo fisso: ≥ 5 x Ø
Senza alogeni: sì
Tipo di montaggio: Montaggio su cavo

Tipo: 79 6130 20 12

Tipo prodotto: Connettore circolare intestato

Struttura: Presa dritta

Tot poli: 12

Collegamento: Cavo con spina

Colore: Nero

Contenuto: 1 pz.

Temperatura max.: 70 °C

Corrente nominale: 3 A

Min. temperatura: -25 °C

Corrente nominale: 3 A

Chiusura: viti

Tensione nom.: 60 V

Materiale di contatto: CuSn

Materiale: PUR

: AWG 24

Codice articolo produttore: 79 6130 20 12-20

Numero Poli: 12

Sezione Max.: 0.25 mm²

Sezione: 0.25 mm² (max)

Compatibile RoHS: Sì

: IP67

Serie: 425

Documenti & Download

Scheda tecnica

Scheda tecnica 3215498 binder 79 6130 20 12-20 Connettore circolare intestato Presa dritta Tot poli: 12 Serie (connettore circolare): 425 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3215498 binder 79 6130 20 12-20 Connettore circolare intestato Presa dritta Tot poli: 12 Serie (connettore circolare): 425 1 pz.

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16
