Acquista binder 86 6618 1120 00004-20 Connettore non confezionato per sensore o attuatore Presa dritta, Presa a pannello Numero d da Conrad

Connettore metallico con tre fori e due spinotti dorati per connessioni elettroniche.

Immagine simile

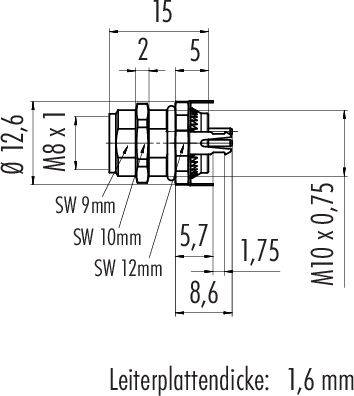

Disegno tecnico di un connettore. Misure: diametro 12,6 mm, filettatura M8 x 1, dado M10 x 0,75, spessore scheda elettronica 1,6 mm.

Diagramma di un connettore a 4 poli. Quattro contatti rotondi sono numerati da 1 a 4 e disposti in un cerchio.

1/3

Immagine simile

Tipo prodotto

Connettore non confezionato per sensore o attuatore

Struttura

Presa dritta

Presa a pannello

Lato collegamento A

Numero di poli

Tensione nom.

60 V

Scheda tecnica (PDF)

Consegna entro Ven. 13 Nov.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (15,57 € / Pezzo)

15,57 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

86 6618 1120 00004 serie 718

Presa a flangia M8
Numero poli: 4
schermabile
saldatura a immersione
IP67
M10x0,75
avvitabile dalla parte anteriore

Servizi e promozioni supplementari

Dati tecnici

Compatibilità EMC: Schermabile
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante: II
Categoria di sovratensione: II
Grado di inquinamento: 3
Materiale corpo di contatto: PA
Tipo di montaggio: Montaggio alloggiamento

Tipo: 86 6618 1120 00004

Tipo prodotto: Connettore non confezionato per sensore o attuatore

Struttura: Presa dritta
Presa a pannello

Lato collegamento A: M8

Numero di poli: 4

Tensione nom.: 60 V

Corrente nominale: 4 A

Corrente nominale: 4 A

Collegamento: A saldare

Tipo di filettatura collegamento e montaggio cavo: M10 x 0.75

Materiale di contatto: CuSn

Superficie di contatto: Au (oro)

Tipo di montaggio collegamento sensore/attuatore: montaggio parete posteriore

: IP67

Caratteristiche: schermato

Tipo di chiusura: A vite

Codice articolo produttore: 86 6618 1120 00004-20

Contenuto: 1 pz.

Compatibile RoHS: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Struttura

Tipo di chiusura

Numero di poli

Tensione nom.

Tipo di filettatura collegamento

binder 09 3389 00 04-20 Connettore non confezionato per sensore o attuatore M8 Spina dritta Numero di poli: 4 1 pz.

Articolo n°:3216634

09 3389 00 04

4 A

Spina dritta

Snap-in

60 V

binder 09 3411 00 03-20 Connettore non confezionato per sensore o attuatore M8 Spina dritta Numero di poli: 3 1 pz. Pezzo

Articolo n°:3216635

09 3411 00 03

4 A

Spina dritta

Snap-in

60 V

binder 09 3411 40 03-20 Connettore non confezionato per sensore o attuatore M8 Spina dritta Numero di poli: 3 1 pz. Pezzo

Articolo n°:3216636

09 3411 40 03

4 A

Spina dritta

Snap-in

10 V30 V

binder 70 3420 005 04-20 Connettore non confezionato per sensore o attuatore Presa dritta 0.5 m Numero di poli: 4 1 pz.

Articolo n°:3216659

70 3420 005 04

4 A

Presa dritta

A vite

30 V

binder 70 3421 005 04-20 Connettore non confezionato per sensore o attuatore M8 Spina a pannello 0.5 m Numero di poli: 4 1 pz.

Articolo n°:3216660

70 3421 005 04

4 A

Spina a pannello

A vite

30 V

binder 76 6018 0111 00003-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 3 1 pz.

Articolo n°:3216850

76 6018 0111 00003-0200

4 A

Presa dritta

Snap-in

60 V

binder 76 6018 0111 00004-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 4 1 pz.

Articolo n°:3216851

76 6018 0111 00004-0200

4 A

Presa dritta

Snap-in

60 V

binder 76 6018 0111 00006-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 6 1 pz.

Articolo n°:3216852

76 6018 0111 00006-0200

1.5 A

Presa dritta

A vite

30 V

binder 76 6018 0111 00008-0200-20 Connettore non confezionato per sensore o attuatore M8 Presa dritta Numero di poli: 8 1 pz.

Articolo n°:3216853

76 6018 0111 00008-0200

1.5 A

Presa dritta

A vite

30 V

binder 76 6019 0111 00003-0200-20 Connettore non confezionato per sensore o attuatore M8 Spina a pannello Numero di poli: 3 1 pz.

Articolo n°:3216854

76 6019 0111 00003-0200

4 A

Spina a pannello

Snap-in

60 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3218489 binder 86 6618 1120 00004-20 Connettore non confezionato per sensore o attuatore Presa dritta, Presa a pannello Numero d

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3218489 binder 86 6618 1120 00004-20 Connettore non confezionato per sensore o attuatore Presa dritta, Presa a pannello Numero d

Descrizione

Questi sistemi di connettori offrono la soluzione perfetta per sensori e attuatori in molti settori industriali. Abbiamo connettori da IP40 a IP69K, molti dei quali con approvazione UL, VDE e Ecolab, nonché modelli conformi alla FDA. Gli utenti possono ordinare connettori circolari con 2 fino a 12 contatti e diverse opzioni di collegamento, tra cui collegamenti a saldare, a crimpare, a saldare, a immersione, cavi e cavetti. I connettori con bloccaggio a vite M5, M8 e M12 sono dritti, angolati e come versioni flangiate. Oltre ai connettori doppi e ai distributori doppi, è disponibile anche un'ampia gamma di cavi di collegamento.

Proprietà:

• da 2 a 12 poli
• IP40 fino a IP69K
Bloccaggio a vite •
Montaggio semplice •
Approvazione • UL, VDE ed Ecolab
Cavi di collegamento •
Modello conforme • FDA
