Acquista binder 99 0162 12 14-20 Presa angolata Presa angolata Tot poli: 14 Serie (connettore circolare): 682 1 pz. da Conrad

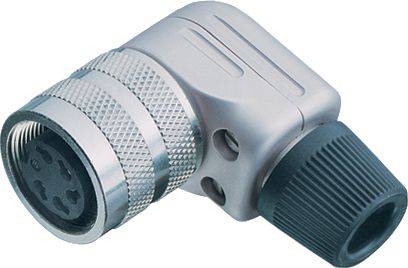

'Spinotto metallico con alloggiamento angolato e impugnatura in plastica zigrinata, idoneo per connessioni industriali.'

Immagine simile

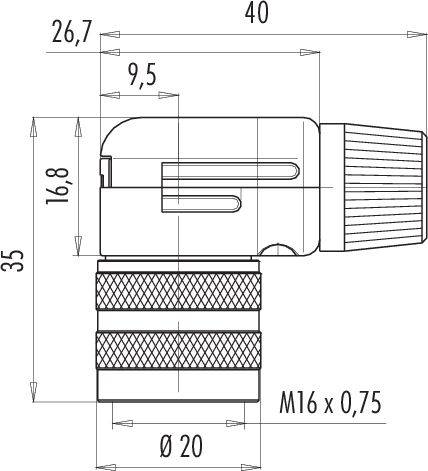

Disegno tecnico di un connettore, vista laterale, con misure dettagliate: lunghezza totale 40 mm, diametro inferiore 20 mm, filettatura M16 x 0,75.

'Diagramma di un connettore con nove pin, con le lettere G, R, E, S, O, J, T, N e C assegnate rispettivamente a ciascun pin.'

1/3

Immagine simile

Tipo prodotto

Presa angolata

Struttura

Presa angolata

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

270 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (36,88 € / Pezzo)

36,88 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 0162 12 14 serie 682

Presa angolare M16 IP40
Numero poli: 14
6,0 - 8,0 mm
schermabile
saldatura
IP40

Dati tecnici

Compatibilità EMC: Schermabile
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante III
Categoria di sovratensione: I
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Passaggio cavi: Da 6,0 a 8,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 0162 12 14

Tipo prodotto: Presa angolata

Struttura: Presa angolata

Tot poli: 14

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 3 A

Corrente nominale: 3 A

Chiusura: viti

Tensione nom.: 60 V

Materiale di contatto: CuSn

Materiale: Colata di zinco nichelata

: AWG 24

Codice articolo produttore: 99 0162 12 14-20

Numero Poli: 14

Sezione Max.: 0.25 mm²

Sezione: 0.25 mm² (max)

Compatibile RoHS: Sì

: IP40

Serie: 682

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Struttura

Tot poli

Tipo prodotto

Tensione nom.

binder 09 0133 70 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214654

09 0133 70 02

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0133 72 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214655

09 0133 72 02

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0133 78 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214656

09 0133 78 02

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0133 79 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214657

09 0133 79 02

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0134 70 02-20 Presa angolata Presa angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214658

09 0134 70 02

7 A

Presa angolata

250 V

binder 09 0134 72 02-20 Presa angolata Presa angolata Tot poli: 2 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214659

09 0134 72 02

7 A

Presa angolata

250 V

binder 09 0135 72 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214660

09 0135 72 03

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0135 78 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214661

09 0135 78 03

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0135 79 03-20 Spina ad angolo Spina angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214662

09 0135 79 03

7 A

Spina angolata

Spina ad angolo

250 V

binder 09 0136 72 03-20 Presa angolata Presa angolata Tot poli: 3 Serie (connettore circolare): 682 1 pz.

Articolo n°:3214663

09 0136 72 03

7 A

Presa angolata

250 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3215622 binder 99 0162 12 14-20 Presa angolata Presa angolata Tot poli: 14 Serie (connettore circolare): 682 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3215622 binder 99 0162 12 14-20 Presa angolata Presa angolata Tot poli: 14 Serie (connettore circolare): 682 1 pz.

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16
