Acquista binder 99 0426 10 08-20 Scatola del cavo Presa dritta Tot poli: 8 Serie (connettore circolare): 712 1 pz. da Conrad

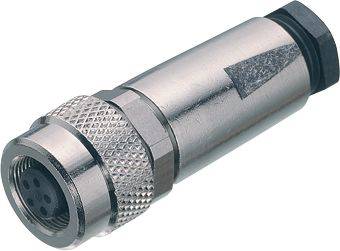

Spinotto metallico con impugnatura zigrinata e marcatura a freccia. Visibili più pin di contatto. Adatto per applicazioni industriali.

Immagine simile

Disegno tecnico di un connettore cilindrico filettato M9 x 0,5. Diametro 14 mm, lunghezza circa 36 mm.

Immagine di una spina elettrica con otto connettori rotondi, numerati da 1 a 8, su un involucro circolare con una tacca sul bordo.

1/3

Immagine simile

Tipo prodotto

Scatola del cavo

Struttura

Presa dritta

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

86 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (36,88 € / Pezzo)

36,88 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 0426 10 08 Serie 712

Presa per cavo M9 IP67
Numero poli: 8
3,5 - 5.0 mm
schermabile
saldatura
IP67

Dati tecnici

Compatibilità EMC: Schermabile
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante III
Categoria di sovratensione: II
Grado di inquinamento: 1
Materiale corpo di contatto: PA (UL94 V-0)
Materiale di bloccaggio: CuZn (ottone nichelato)
Passaggio cavi: Da 3,5 a 5,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 0426 10 08

Tipo prodotto: Scatola del cavo

Struttura: Presa dritta

Tot poli: 8

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 1 A

Corrente nominale: 1 A

Chiusura: viti

Tensione nom.: 125 V

Materiale di contatto: CuSn

Materiale: PA

: AWG 26

Codice articolo produttore: 99 0426 10 08-20

Numero Poli: 8

Sezione Max.: 0.14 mm²

Sezione: 0.14 mm² (max)

Compatibile RoHS: Sì

: IP67

Serie: 712

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Struttura

Contenuto

Tot poli

Tipo prodotto

binder 09 0403 00 02-20 Tappo a flangia Spina a pannello Tot poli: 2 Serie (connettore circolare): 712 1 pz.

Articolo n°:3214954

09 0403 00 02

4 A

Spina a pannello

1 pz.

Tappo a flangia

binder 09 0403 30 02-20 Tappo a flangia Spina a pannello Tot poli: 2 Serie (connettore circolare): 712 1 pz.

Articolo n°:3214955

09 0403 30 02

4 A

Spina a pannello

1 pz.

Tappo a flangia

binder 09 0403 35 02-20 Tappo a flangia Spina a pannello Tot poli: 2 Serie (connettore circolare): 712 1 pz.

Articolo n°:3214956

09 0403 35 02

4 A

Spina a pannello

1 pz.

Tappo a flangia

binder 09 0403 80 02-20 Tappo a flangia Spina a pannello Tot poli: 2 Serie (connettore circolare): 712 1 pz.

Articolo n°:3214957

09 0403 80 02

4 A

Spina a pannello

1 pz.

Tappo a flangia

binder 09 0403 90 02-20 Tappo a flangia Spina a pannello Tot poli: 2 Serie (connettore circolare): 712 1 pz.

Articolo n°:3214958

09 0403 90 02

4 A

Spina a pannello

1 pz.

Tappo a flangia

binder 09 0404 00 02-20 Presa con flangia Presa dritta Tot poli: 2 Serie (connettore circolare): 712 1 pz.

Articolo n°:3214959

09 0404 00 02

4 A

Presa dritta

1 pz.

Presa con flangia

binder 09 0404 30 02-20 Presa con flangia Presa dritta, Presa a pannello Tot poli: 2 Serie (connettore circolare): 712 1 pz.

Articolo n°:3214960

09 0404 30 02

4 A

Presa drittaPresa a pannello

1 pz.

Presa con flangia

binder 09 0404 35 02-20 Presa con flangia Presa dritta, Presa a pannello Tot poli: 2 Serie (connettore circolare): 712 1 pz.

Articolo n°:3214961

09 0404 35 02

4 A

Presa drittaPresa a pannello

1 pz.

Presa con flangia

binder 09 0404 55 02-20 Presa con flangia Presa angolata, Presa a pannello Tot poli: 2 Serie (connettore circolare): 712 1 pz.

Articolo n°:3214962

09 0404 55 02

4 A

Presa angolataPresa a pannello

1 pz.

Presa con flangia

binder 09 0404 80 02-20 Presa con flangia Presa dritta, Presa a pannello Tot poli: 2 Serie (connettore circolare): 712 1 pz.

Articolo n°:3214963

09 0404 80 02

4 A

Presa drittaPresa a pannello

1 pz.

Presa con flangia

Documenti & Download

Scheda tecnica

Scheda tecnica 3215720 binder 99 0426 10 08-20 Scatola del cavo Presa dritta Tot poli: 8 Serie (connettore circolare): 712 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3215720 binder 99 0426 10 08-20 Scatola del cavo Presa dritta Tot poli: 8 Serie (connettore circolare): 712 1 pz.

Descrizione

I nostri connettori circolari subminiaturizzati sono stati progettati per le numerose applicazioni in cui le dimensioni e l'integrità del segnale svolgono un ruolo importante. Offriamo modelli con bloccaggio a scatto, a baionetta e push-pull e con bloccaggio a vite M9 in due diverse versioni, con grado di protezione IP40 o IP67. I connettori sono disponibili con due o otto contatti, in versione diritta o angolata e come connettori a flangia. I diversi modelli sono dotati di un collegamento a saldare o a immersione e sono disponibili con cavi stampati in diverse lunghezze. Per la produzione dei nostri connettori circolari utilizziamo materiali di alta qualità. Gli alloggiamenti e i corpi di contatto sono realizzati in PUR o PVC, i contatti sono in bronzo placcato oro o ottone placcato oro. Sono disponibili sette diverse serie che convincono con i seguenti vantaggi:

• Scelta del bloccaggio
Grado di protezione • IP40 o IP67
• da 2 a 8 poli
• Versioni diritte e angolate
• Fino a 1.000 cicli di accoppiamento

Testo tradotto automaticamente
