Acquista binder 99 0601 00 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 678 1 pz. da Conrad

Un connettore elettrico nero con impugnatura rotonda scanalata e spinotti metallici, adatto per applicazioni tecniche o elettroniche.

Immagine simile

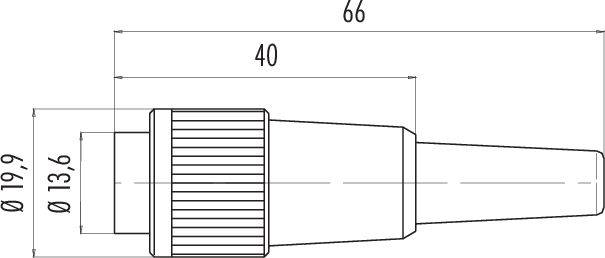

Disegno tecnico di un elemento di connessione con quote: lunghezza 66, diametro 19,9 e 13,6, superficie impugnatura zigrinata.

Diagramma di un connettore elettrico con due contatti etichettati, '1' e '2', disposti all'interno di un connettore circolare.

1/3

Immagine simile

Tipo prodotto

Connettore del cavo

Struttura

Spina dritta

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

33 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (7,78 € / Pezzo)

7,78 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 0601 00 02 Serie 678

Spina per cavo a baionetta
Numero poli: 2
3,0 - 6,0 mm
Non schermato
saldatura
IP40

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione: I
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Passaggio cavi: Da 3,0 a 6,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 0601 00 02

Tipo prodotto: Connettore del cavo

Struttura: Spina dritta

Tot poli: 2

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 7 A

Corrente nominale: 7 A

Chiusura: Baionetta

Tensione nom.: 250 V

Materiale di contatto: CuZn

Materiale: PA

: AWG 18

Codice articolo produttore: 99 0601 00 02-20

Numero Poli: 2

Sezione Max.: 0.75 mm²

Sezione: 0.75 mm² (max)

Compatibile RoHS: Sì

: IP40

Serie: 678

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Struttura

Contenuto

Tot poli

Tipo prodotto

Tensione nom.

binder 99 0601 00 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Articolo n°:3215741

Questo articolo

99 0601 00 02

7 A

Spina dritta

1 pz.

Connettore del cavo

250 V

binder 99 0601 02 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Articolo n°:3215742

99 0601 02 02

7 A

Spina dritta

1 pz.

Connettore del cavo

250 V

binder 99 0601 70 02-20 Spina ad angolo Spina dritta Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Articolo n°:3215743

99 0601 70 02

7 A

Spina dritta

1 pz.

Spina ad angolo

250 V

binder 99 0601 72 02-20 Spina ad angolo Spina dritta Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Articolo n°:3215744

99 0601 72 02

7 A

Spina dritta

1 pz.

Spina ad angolo

250 V

binder 99 0602 00 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Articolo n°:3215745

99 0602 00 02

7 A

Presa dritta

1 pz.

Scatola del cavo

250 V

binder 99 0602 02 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Articolo n°:3215746

99 0602 02 02

7 A

Presa dritta

1 pz.

Scatola del cavo

250 V

binder 99 0602 70 02-20 Presa angolata Presa angolata Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Articolo n°:3215747

99 0602 70 02

7 A

Presa angolata

1 pz.

Presa angolata

250 V

binder 99 0602 72 02-20 Presa angolata Presa angolata Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Articolo n°:3215748

99 0602 72 02

7 A

Presa angolata

1 pz.

Presa angolata

250 V

binder 99 0603 00 02-20 Tappo a flangia Spina a pannello Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Articolo n°:3215749

99 0603 00 02

7 A

Spina a pannello

1 pz.

Tappo a flangia

250 V

binder 99 0604 00 02-20 Presa con flangia Presa dritta Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Articolo n°:3215750

99 0604 00 02

7 A

Presa dritta

1 pz.

Presa con flangia

250 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3215741 binder 99 0601 00 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3215741 binder 99 0601 00 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 678 1 pz.

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16

Testo tradotto automaticamente
