Acquista binder 99 0710 03 05-20 Scatola del cavo Presa dritta Tot poli: 5 + PE Serie (connettore circolare): 694 1 pz. da Conrad

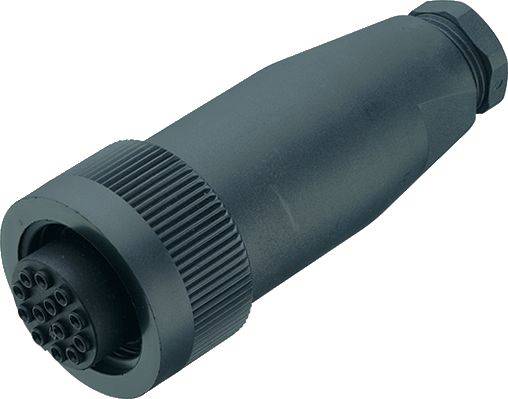

Connettore industriale circolare con più pin, utilizzato per connessioni elettroniche. Alloggiamento robusto e scuro per applicazioni industriali.

Immagine simile

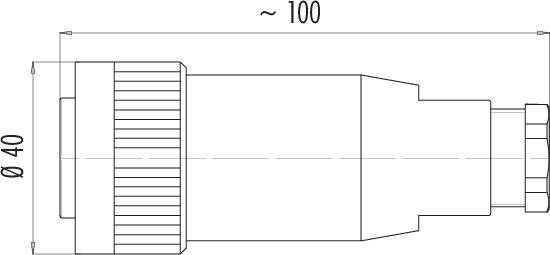

Disegno tecnico di un oggetto cilindrico. Lunghezza di circa 100 mm, diametro 40 mm, con dettagli scanalati all'estremità sinistra.

1/2

Immagine simile

Tipo prodotto

Scatola del cavo

Struttura

Presa dritta

Tot poli

5 + PE

Collegamento

Morsetto a vite

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

93 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (47,53 € / Pezzo)

47,53 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 0710 03 05 Serie 694

Presa per cavo RD30
Numero di poli: 4+PE
14,0 - 18,0 mm
Non schermato
morsetto a vite
IP65
ESTI+
VDE

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione III
Grado di inquinamento: 3
Materiale corpo di contatto: PA (UL94 HB)
Passaggio cavi: Da 14,0 a 18,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 0710 03 05

Tipo prodotto: Scatola del cavo

Struttura: Presa dritta

Tot poli: 5 + PE

Collegamento: Morsetto a vite

Contenuto: 1 pz.

Corrente nominale: 20 A

Corrente nominale: 20 A

Chiusura: viti

Terra: Sì

Tensione nom.: 400 V

Materiale di contatto: CuSn

Materiale: PA

: AWG 14

Codice articolo produttore: 99 0710 03 05-20

Numero Poli: 5

Sezione Max.: 2.50 mm²

Sezione: 2.50 mm² (max)

Compatibile RoHS: Sì

: IP65

Serie: 694

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Collegamento

Struttura

Contenuto

Tot poli

Tipo prodotto

Tensione nom.

binder 99 0710 03 05-20 Scatola del cavo Presa dritta Tot poli: 5 + PE Serie (connettore circolare): 694 1 pz.

Articolo n°:3215858

Questo articolo

99 0710 03 05

20 A

Morsetto a vite

Presa dritta

1 pz.

5 + PE

Scatola del cavo

400 V

binder Connettore del cavo Spina dritta Tot poli: 5 + PE Serie (connettore circolare): 694 20 pz.

Articolo n°:2561553

99 0709 02 05

20 A

Morsetto a vite

Spina dritta

20 pz.

5 + PE

Connettore del cavo

400 V

binder Connettore del cavo Spina dritta Tot poli: 5 + PE Serie (connettore circolare): 694 20 pz.

Articolo n°:2561554

99 0709 03 05

20 A

Morsetto a vite

Spina dritta

20 pz.

5 + PE

Connettore del cavo

400 V

binder Connettore del cavo Spina dritta Tot poli: 13 + PE Serie (connettore circolare): 694 20 pz.

Articolo n°:2561562

99 0717 02 13

6 A

A saldare

Spina dritta

20 pz.

13 + PE

Connettore del cavo

250 V

binder Connettore del cavo Spina dritta Tot poli: 13 + PE Serie (connettore circolare): 694 20 pz.

Articolo n°:2561563

99 0717 03 13

6 A

A saldare

Spina dritta

20 pz.

13 + PE

Connettore del cavo

250 V

binder Presa angolata Presa angolata Tot poli: 13 + PE Serie (connettore circolare): 694 20 pz.

Articolo n°:2561568

99 0718 72 13

6 A

A saldare

Presa angolata

20 pz.

13 + PE

Presa angolata

250 V

binder Presa angolata Presa angolata Tot poli: 13 + PE Serie (connettore circolare): 694 20 pz.

Articolo n°:2561569

99 0718 73 13

6 A

A saldare

Presa angolata

20 pz.

13 + PE

Presa angolata

250 V

binder Connettore del cavo Spina dritta Tot poli: 24 Serie (connettore circolare): 694 20 pz.

Articolo n°:2561570

99 0737 02 24

3 A

A saldare

Spina dritta

20 pz.

Connettore del cavo

125 V

binder Connettore del cavo Spina dritta Tot poli: 24 Serie (connettore circolare): 694 20 pz.

Articolo n°:2561571

99 0737 03 24

3 A

A saldare

Spina dritta

20 pz.

Connettore del cavo

125 V

binder 99 0709 02 05-20 Connettore del cavo Spina dritta Tot poli: 5 + PE Serie (connettore circolare): 694 1 pz.

Articolo n°:3215853

99 0709 02 05

20 A

Morsetto a vite

Spina dritta

1 pz.

5 + PE

Connettore del cavo

400 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3215858 binder 99 0710 03 05-20 Scatola del cavo Presa dritta Tot poli: 5 + PE Serie (connettore circolare): 694 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3215858 binder 99 0710 03 05-20 Scatola del cavo Presa dritta Tot poli: 5 + PE Serie (connettore circolare): 694 1 pz.

Descrizione

La nostra gamma di connettori Power è adatta praticamente a qualsiasi applicazione a bassa e alta tensione, dai sistemi di sicurezza e CCTV ai componenti Ethernet per bus di campo fino ai motori AC e DC. Alcuni modelli soddisfano i requisiti degli ambienti più estremi, sia interni che esterni. Sono disponibili diverse opzioni di collegamento, come sistemi di bloccaggio sono possibili dispositivi di bloccaggio a baionetta, M23, M25 e RD24. Alcuni modelli sono approvati ESTI+, UL e VDE. Per ampliare il campo di applicazione, gli utenti possono scegliere tra versioni di cavo e flangia dritte e ad angolo retto.

Proprietà:

• Da 3 a 24 contatti, anche con +PE
Grado di protezione • da IP40 a IP69K
Approvazione • UL, VDE e ESTI+
• Formati di cavi e flange
• Saldatura, morsetto a vite, collegamento a crimpare e cavo pressato
Versioni • schermabili
