Acquista binder 99 0980 102 04-20 Scatola del cavo Presa dritta Tot poli: 4 Serie (connettore circolare): 710 1 pz. da Conrad

Un connettore nero cilindrico con più pin di contatto.

Immagine simile

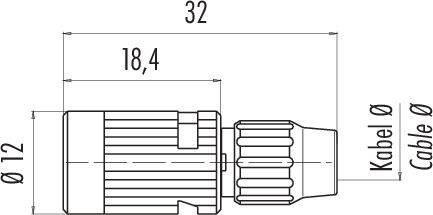

Disegno tecnico di un connettore filettato con dimensioni: lunghezza totale 32 mm, diametro del cavo 12 mm, lunghezza della parte scanalata 18,4 mm.

Diagramma circolare con quattro morsetti numerati, etichettati da 1 a 4, che mostra un'disposizione simmetrica dei pin.

1/3

Immagine simile

Tipo prodotto

Scatola del cavo

Struttura

Presa dritta

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

22 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (17,20 € / Pezzo)

17,20 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 0980 102 04 Serie 710

Presa per cavo a baionetta
Numero poli: 4
4,0 - 5,0 mm
Non schermato
saldatura
IP40

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante III
Categoria di sovratensione: II
Grado di inquinamento: 1
Materiale corpo di contatto: PA (UL94 V-0)
Passaggio cavi: Da 4,0 a 5,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 0980 102 04

Tipo prodotto: Scatola del cavo

Struttura: Presa dritta

Tot poli: 4

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 3 A

Corrente nominale: 3 A

Chiusura: Baionetta

Tensione nom.: 125 V

Materiale di contatto: CuSn

Materiale: PA

: AWG 24

Codice articolo produttore: 99 0980 102 04-20

Numero Poli: 4

Sezione Max.: 0.25 mm²

Sezione: 0.25 mm² (max)

Compatibile RoHS: Sì

: IP40

Serie: 710

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Struttura

Contenuto

Tot poli

Tipo prodotto

binder 99 0980 102 04-20 Scatola del cavo Presa dritta Tot poli: 4 Serie (connettore circolare): 710 1 pz.

Articolo n°:3215888

Questo articolo

99 0980 102 04

3 A

Presa dritta

1 pz.

Scatola del cavo

binder Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 710 20 pz.

Articolo n°:2561581

99 0971 100 02

4 A

Spina dritta

20 pz.

Connettore del cavo

binder 09 0973 00 02-20 Tappo a flangia Spina a pannello Tot poli: 2 Serie (connettore circolare): 710 1 pz.

Articolo n°:3215137

09 0973 00 02

4 A

Spina a pannello

1 pz.

Tappo a flangia

binder 09 0974 00 02-20 Presa con flangia Presa dritta Tot poli: 2 Serie (connettore circolare): 710 1 pz.

Articolo n°:3215138

09 0974 00 02

4 A

Presa dritta

1 pz.

Presa con flangia

binder 09 0997 00 05-20 Tappo a flangia Spina a pannello Tot poli: 5 Serie (connettore circolare): 710 1 pz.

Articolo n°:3215139

09 0997 00 05

3 A

Spina a pannello

1 pz.

Tappo a flangia

binder 09 9482 00 08-20 Presa con flangia Presa dritta Tot poli: 8 Serie (connettore circolare): 710 1 pz.

Articolo n°:3215330

09 9482 00 08

1 A

Presa dritta

1 pz.

Presa con flangia

binder 99 0971 100 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 710 1 pz.

Articolo n°:3215881

99 0971 100 02

4 A

Spina dritta

1 pz.

Connettore del cavo

binder 99 0971 102 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 710 1 pz.

Articolo n°:3215882

99 0971 102 02

4 A

Spina dritta

1 pz.

Connettore del cavo

binder 99 0972 100 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 710 1 pz.

Articolo n°:3215883

99 0972 100 02

4 A

Presa dritta

1 pz.

Scatola del cavo

binder 99 0972 102 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 710 1 pz.

Articolo n°:3215884

99 0972 102 02

4 A

Presa dritta

1 pz.

Scatola del cavo

Documenti & Download

Scheda tecnica

Scheda tecnica 3215888 binder 99 0980 102 04-20 Scatola del cavo Presa dritta Tot poli: 4 Serie (connettore circolare): 710 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3215888 binder 99 0980 102 04-20 Scatola del cavo Presa dritta Tot poli: 4 Serie (connettore circolare): 710 1 pz.

Descrizione

I nostri connettori circolari subminiaturizzati sono stati progettati per le numerose applicazioni in cui le dimensioni e l'integrità del segnale svolgono un ruolo importante. Offriamo modelli con bloccaggio a scatto, a baionetta e push-pull e con bloccaggio a vite M9 in due diverse versioni, con grado di protezione IP40 o IP67. I connettori sono disponibili con due o otto contatti, in versione diritta o angolata e come connettori a flangia. I diversi modelli sono dotati di un collegamento a saldare o a immersione e sono disponibili con cavi stampati in diverse lunghezze. Per la produzione dei nostri connettori circolari utilizziamo materiali di alta qualità. Gli alloggiamenti e i corpi di contatto sono realizzati in PUR o PVC, i contatti sono in bronzo placcato oro o ottone placcato oro. Sono disponibili sette diverse serie che convincono con i seguenti vantaggi:

• Scelta del bloccaggio
Grado di protezione • IP40 o IP67
• da 2 a 8 poli
• Versioni diritte e angolate
• Fino a 1.000 cicli di accoppiamento
