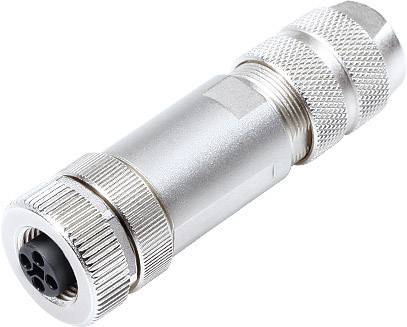

Un connettore cilindrico argentato con più scanalature e un attacco nero su un'estremità, per connessioni elettriche.

Immagine simile

Un connettore cilindrico argentato con più scanalature e un attacco nero su un'estremità, per connessioni elettriche.

Disegno tecnico di un connettore cilindrico con filettatura M12. Le dimensioni e la struttura del connettore sono rappresentate in modo dettagliato.

Disegno tecnico con fori di perforazione, numerati da 1 a 4. La tabella mostra le coordinate X e Y dei fori. Una freccia indica un angolo di 45 gradi.

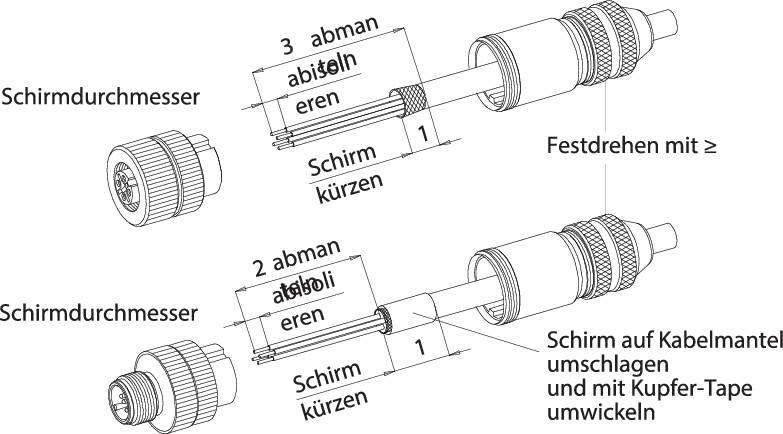

Due tipi di connettori per cavi coassiali sono illustrati con etichette relative al diametro dello schermo, alla schiuma e ai fili sottili.

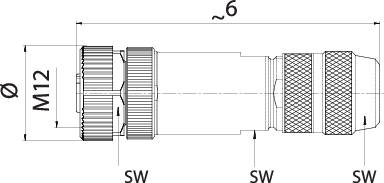

Disegno tecnico di un connettore cilindrico con etichette: diametro M12, lunghezza in mm. Comprende strutture filettate e scanalate.

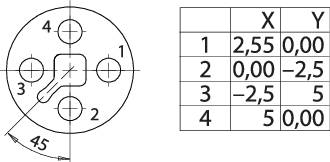

Disegno tecnico di un componente con quattro fori. Tabella che mostra le coordinate XY dei fori: (1) 2,5/0, (2) 0/-2,5, (3) 2,5/5, (4) 5/0.

Disegno tecnico di cavi coassiali con descrizioni di diametro, materiali e istruzioni di assemblaggio.

1/7

Immagine simile

Tipo prodotto

Mini Connettore circolare

Struttura

Giunto dritto

Tot poli

4

Collegamento

A vite

Contenuto

1 pz.

Scheda tecnica (PDF)

Deutsch (Deutschland)

binder

Consegna entro Gio. 1 Ott.

40 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (27,04 € / Pezzo)

27,04 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo: 99 1632 814 04

Tipo prodotto: Mini Connettore circolare

Struttura: Giunto dritto

Tot poli: 4

Collegamento: A vite

Contenuto: 1 pz.

Temperatura max.: +85 °C

Corrente nominale: 12 A

Min. temperatura: -40 °C

Corrente nominale: 12 A

Chiusura: Viti

Tensione nom.: 63 V

Materiale di contatto: CuZn

Materiale: PA

: 16

Angolo di connessione: 180°

Codice articolo produttore: 99 1632 814 04

Numero Poli: 4

Sez. min: 1.50 mm²

Sezione: 1.50 mm² (min)

Caratteristiche connettori circolari: codifica T
schermabile

: IP67
