Acquista binder 99 2005 10 03-20 Connettore del cavo Spina dritta Tot poli: 3 Serie (connettore circolare): 581 1 pz. da Conrad

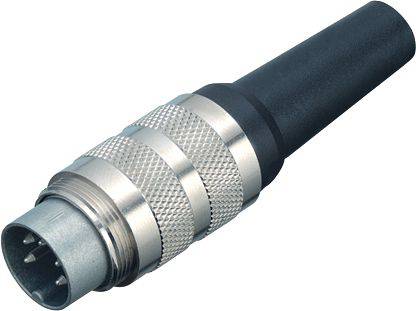

Un connettore multipolare rotondo in metallo con superficie impugnatura scanalata. Adatto per connessioni elettriche in applicazioni audio o video.

Immagine simile

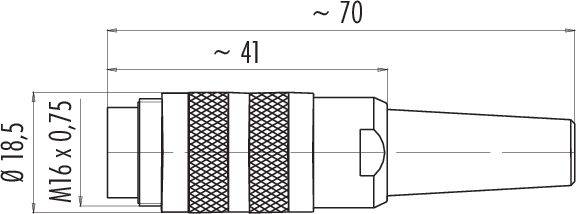

Disegno tecnico di un connettore con quote: lunghezza totale ca. 70 mm, sezione anteriore ca. 41 mm, diametro 18,5 mm, filettatura M16 x 0,75.

Un diagramma di un connettore a tre poli con tre contatti numerati: 1, 2 e 3, disposti simmetricamente intorno al centro.

1/3

Immagine simile

Tipo prodotto

Connettore del cavo

Struttura

Spina dritta

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

755 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (14,75 € / Pezzo)

14,75 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 2005 10 03 serie 581

Spina per cavo M16 IP40
Numero di poli: 3 DIN
4,0 - 6,0 mm
schermabile
saldatura
IP40

Dati tecnici

Compatibilità EMC: Schermabile
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione: I
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Passaggio cavi: Da 4,0 a 6,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 2005 10 03

Tipo prodotto: Connettore del cavo

Struttura: Spina dritta

Tot poli: 3

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 7 A

Corrente nominale: 7 A

Chiusura: viti

Tensione nom.: 250 V

Materiale di contatto: CuZn

: AWG 18

Codice articolo produttore: 99 2005 10 03-20

Numero Poli: 3

Sezione Max.: 0.75 mm²

Sezione: 0.75 mm² (max)

Compatibile RoHS: Sì

: IP40

Serie: 581

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Collegamento

Struttura

Tot poli

Tipo prodotto

Tensione nom.

binder 99 2005 10 03-20 Connettore del cavo Spina dritta Tot poli: 3 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215908

Questo articolo

99 2005 10 03

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 00 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215891

99 2001 00 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 02 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215892

99 2001 02 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 09 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215893

99 2001 09 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 10 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215894

99 2001 10 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 19 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215895

99 2001 19 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 20 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215896

99 2001 20 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 29 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215897

99 2001 29 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 92 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215898

99 2001 92 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2002 00 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215899

99 2002 00 02

7 A

A saldare

Presa dritta

Scatola del cavo

250 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3215908 binder 99 2005 10 03-20 Connettore del cavo Spina dritta Tot poli: 3 Serie (connettore circolare): 581 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3215908 binder 99 2005 10 03-20 Connettore del cavo Spina dritta Tot poli: 3 Serie (connettore circolare): 581 1 pz.

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16
