Acquista binder 99 2010 00 04-20 Scatola del cavo Presa dritta Tot poli: 4 Serie (connettore circolare): 581 1 pz. da Conrad

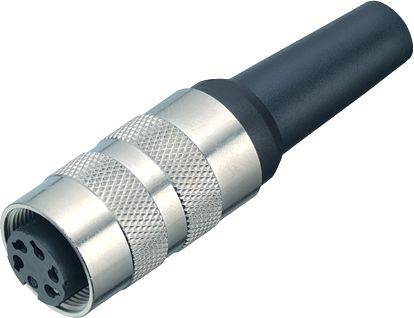

Spina con involucro metallico e cavo nero, idonea per il collegamento di dispositivi elettronici, con diversi slot visibili.

Immagine simile

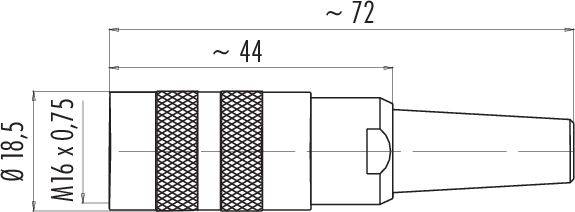

Disegno tecnico di un connettore con dimensioni: diametro 18,5 mm, lunghezza 72 mm, filettatura M16 x 0,75, manicotto 44 mm.

Schema di collegamento di un connettore a 4 poli con contatti numerati da 1 a 4.

1/3

Immagine simile

Tipo prodotto

Scatola del cavo

Struttura

Presa dritta

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

27 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (14,75 € / Pezzo)

14,75 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 2010 00 04 Serie 581

Presa per cavo M16 IP40
Numero poli: 4
4,0 - 6,0 mm
schermabile
saldatura
IP40

Dati tecnici

Compatibilità EMC: Schermabile
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione: I
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Passaggio cavi: Da 4,0 a 6,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 2010 00 04

Tipo prodotto: Scatola del cavo

Struttura: Presa dritta

Tot poli: 4

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 6 A

Corrente nominale: 6 A

Chiusura: viti

Tensione nom.: 250 V

Materiale di contatto: CuSn

: AWG 18

Codice articolo produttore: 99 2010 00 04-20

Numero Poli: 4

Sezione Max.: 0.75 mm²

Sezione: 0.75 mm² (max)

Compatibile RoHS: Sì

: IP40

Serie: 581

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Collegamento

Struttura

Tot poli

Tipo prodotto

Tensione nom.

binder 99 2001 00 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215891

99 2001 00 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 02 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215892

99 2001 02 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 09 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215893

99 2001 09 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 10 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215894

99 2001 10 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 19 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215895

99 2001 19 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 20 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215896

99 2001 20 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 29 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215897

99 2001 29 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2001 92 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215898

99 2001 92 02

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

binder 99 2002 00 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215899

99 2002 00 02

7 A

A saldare

Presa dritta

Scatola del cavo

250 V

binder 99 2002 02 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 581 1 pz.

Articolo n°:3215900

99 2002 02 02

7 A

A saldare

Presa dritta

Scatola del cavo

250 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3215926 binder 99 2010 00 04-20 Scatola del cavo Presa dritta Tot poli: 4 Serie (connettore circolare): 581 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3215926 binder 99 2010 00 04-20 Scatola del cavo Presa dritta Tot poli: 4 Serie (connettore circolare): 581 1 pz.

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16
