Acquista binder 99 3727 810 04-20 Connettore non confezionato per sensore o attuatore M12 Spina dritta Numero di poli: 4 1 pz. da Conrad

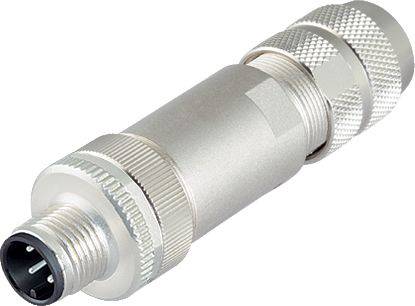

Un connettore rotondo metallico con impugnatura zigrinata, idoneo per applicazioni industriali per il collegamento sicuro di conduttori elettrici.

Immagine simile

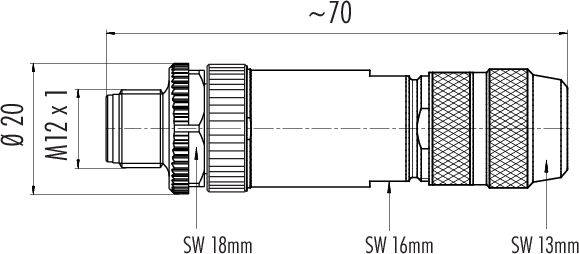

Disegno tecnico di un connettore con filettatura M12, diametro 20 mm, lunghezza totale di circa 70 mm, larghezze chiave di 18 mm, 16 mm e 13 mm.

Disegno tecnico di una spina rotonda con quattro pin contrassegnati, numerati da 1 a 4. Angoli di 61,5° e 45° indicati.

1/3

Immagine simile

Tipo prodotto

Connettore non confezionato per sensore o attuatore

Struttura

Spina dritta

Lato collegamento A

M12

Numero di poli

Tensione nom.

250 V

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

280 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (29,50 € / Pezzo)

29,50 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 3727 810 04 Serie 825

Spina volante M12-D
Numero poli: 4
5,0 - 8,0 mm
schermabile
morsetto a vite
IP67
UL

Dati tecnici

Compatibilità EMC: Schermabile
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante III
Categoria di sovratensione: II
Grado di inquinamento: 3
Materiale corpo di contatto: PA
Materiale di bloccaggio: Zinco pressofuso nichelato
Passaggio cavi: Da 5,0 a 8,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 3727 810 04

Tipo prodotto: Connettore non confezionato per sensore o attuatore

Struttura: Spina dritta

Lato collegamento A: M12

Numero di poli: 4

Tensione nom.: 250 V

Corrente nominale: 4 A

Corrente nominale: 4 A

Sezione di collegamento (max.): 0.75 mm²

Collegamento: Morsetto a vite

Tipo di filettatura collegamento: M12

Tipo di filettatura collegamento e montaggio cavo: M12

Codifica: D

Materiale di contatto: CuZn

Superficie di contatto: Au (oro)

: IP67

Caratteristiche: Codifica D.

Tipo di chiusura: A vite

Codice articolo produttore: 99 3727 810 04-20

Contenuto: 1 pz.

Ø cavo fino a: 8.0 mm

Ø cavo da: 5.0 mm

Ø Cavo: 5.0 - 8.0 mm

Compatibile RoHS: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3218816 binder 99 3727 810 04-20 Connettore non confezionato per sensore o attuatore M12 Spina dritta Numero di poli: 4 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3218816 binder 99 3727 810 04-20 Connettore non confezionato per sensore o attuatore M12 Spina dritta Numero di poli: 4 1 pz.

Descrizione

offre 7 diversi connettori circolari per il trasferimento di segnali e dati in fabbriche moderne e automatizzate. Si tratta principalmente di connettori circolari M8, M12, M16, che possono essere configurati dal cliente in modo adeguato al rispettivo campo di applicazione. Durante la trasmissione dei dati, il nostro connettore M12 più recente, schermato e codificato X può gestire velocità di trasmissione dati fino a 10 Gbit/s.

Proprietà:

• 6 serie di prodotti
• Diversi sistemi di bloccaggio, tra cui M8, M12 e M16
Codifica •, tra cui M12 - B, -D e -X
Grado di protezione • da IP20 a IP69K
• 2 fino a 8 contatti
• Schermato e schermabile
Cavo • PUR e PVC
Lunghezza cavo • da 0,5 m a 10 m.
