Acquista binder 99 4217 300 07 Mini connettore circolare Spina dritta Tot poli: 6 + PE 1 pz. da Conrad

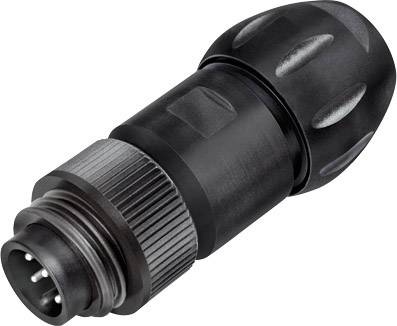

Connettore elettrico in forma cilindrica con più pin metallici, idoneo per connessioni robuste in applicazioni industriali.

Immagine simile

Disegno tecnico di un connettore cilindrico filettato con tre morsetti di connessione, quote in millimetri.

Disegno tecnico di un cerchio con un diametro di 32. Il cerchio ha due linee di quotatura: una orizzontale e una verticale.

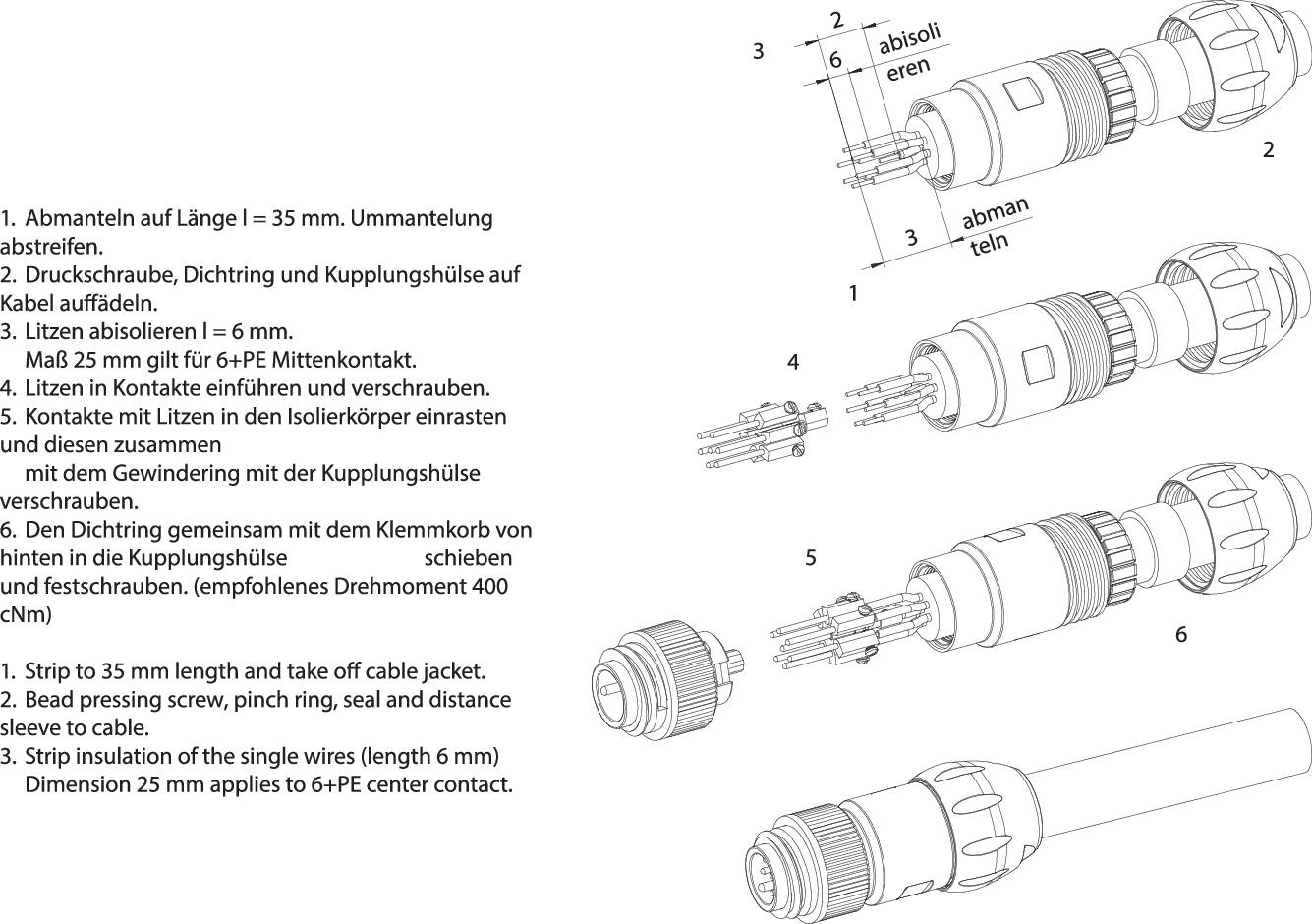

Un diagramma mostra i passaggi dell'assemblaggio di un connettore. Etichette in tedesco illustrano dettagli delle viti e dei cavi.

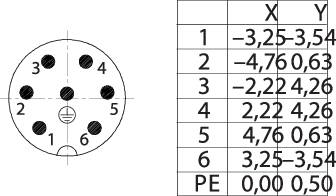

Disegno tecnico di un connettore circolare con contatti numerati. A destra, una tabella con le coordinate X e Y per ogni contatto.

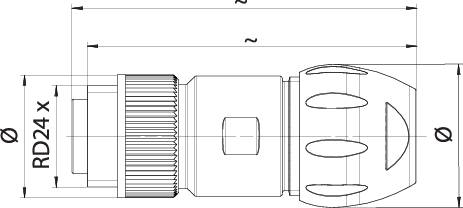

Disegno tecnico di un connettore elettrico, vista laterale con dimensioni contrassegnate e dettagli dei componenti.

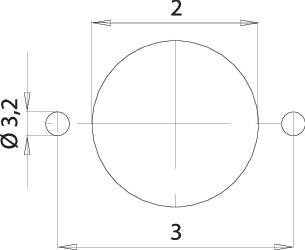

Disegno tecnico di un cerchio con un diametro di 32 unità. Due assi delle coordinate e linee di misura con frecce indicano le distanze.

Diagramma di spine e guide con indicazioni dimensionali. In alto: connettore, in basso: alloggiamento. Mostra dimensioni e connessioni diverse.

1/8

Immagine simile

Tipo prodotto

Mini connettore circolare

Struttura

Spina dritta

Tot poli

6 + PE

Collegamento

A vite

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

27 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (19,66 € / Pezzo)

19,66 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo: 99 4217 300 07

Tipo prodotto: Mini connettore circolare

Struttura: Spina dritta

Tot poli: 6 + PE

Collegamento: A vite

Colore: Nero

Contenuto: 1 pz.

Temperatura max.: +100 °C

Corrente nominale: 10 A

Min. temperatura: -40 °C

Corrente nominale: 10 A

Terra: Sì

Tensione nom.: 250 V

Materiale di contatto: Ottone placcato argento

Ø cavo fino a: 17 mm

Ø cavo da: 7 mm

Materiale: PBT

: 16

Angolo di connessione: 180°

Codice articolo produttore: 99 4217 300 07

Ø Cavo: 7 - 17 mm

Numero Poli: 6

Sezione Max.: 1.50 mm²

Sezione: 1.50 mm² (max)

Compatibile RoHS: Sì

: IP67

UKCA: Sì
