Acquista binder 99 4221 210 04-20 Spina ad angolo Spina angolata Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz. da Conrad

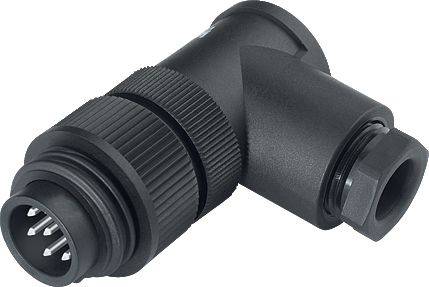

Spina elettrica a forma di L, con involucro nero e diversi piedini metallici per il collegamento dei cavi.

Immagine simile

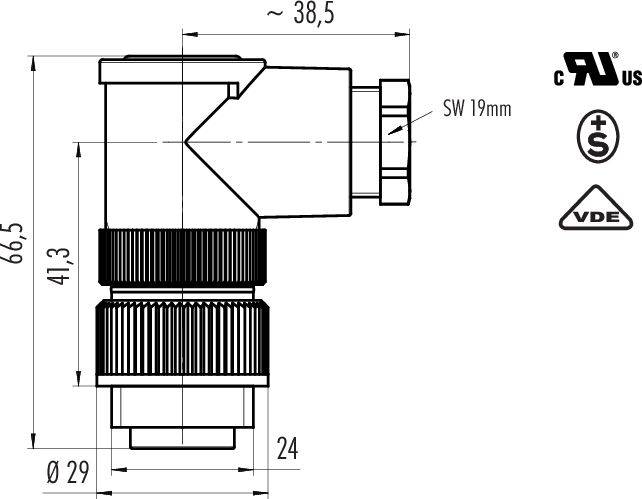

Disegno tecnico di un raccordo con misure: altezza 66,3 mm, larghezza 38,5 mm. Marchi: simboli CE, RU, US, T-Plus, VDE.

Simbolo di connettore circolare con quattro fori e una messa a terra. Numerati: 1, 2, 3. Messa a terra contrassegnata con 'verde/giallo'.

1/3

Immagine simile

Tipo prodotto

Spina ad angolo

Struttura

Spina angolata

Tot poli

4 + PE

Collegamento

Morsetto a vite

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

6 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (28,68 € / Pezzo)

28,68 €

IVA escl.

Solo 6 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 4221 210 04 Serie 693

Spina angolare RD24
Numero di poli: 3+PE
8,0 - 10,0 mm
Non schermato
morsetto a vite
IP67
UL
ESTI+
VDE
PG11

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione III
Grado di inquinamento: 3
Materiale corpo di contatto: PBT (UL94 V-0)
Passaggio cavi: 8.0 - 10.0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 4221 210 04

Tipo prodotto: Spina ad angolo

Struttura: Spina angolata

Tot poli: 4 + PE

Collegamento: Morsetto a vite

Contenuto: 1 pz.

Corrente nominale: 16 A

Corrente nominale: 16 A

Chiusura: viti

Terra: Sì

Tensione nom.: 400 V
600 V

Materiale di contatto: CuZn

: AWG 14

Codice articolo produttore: 99 4221 210 04-20

Numero Poli: 4

Sezione Max.: 2.50 mm²

Sezione: 2.50 mm² (max)

Compatibile RoHS: Sì

: IP67

Serie: 693

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Collegamento

Struttura

Contenuto

Tot poli

Tipo prodotto

Tensione nom.

binder 09 4203 00 07-20 Tappo a flangia Spina a pannello Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215184

09 4203 00 07

10 A

A crimpare

Spina a pannello

1 pz.

7 + PE

Tappo a flangia

250 V

binder 09 4204 00 07-20 Presa con flangia Presa dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215185

09 4204 00 07

10 A

A crimpare

Presa dritta

1 pz.

7 + PE

Presa con flangia

250 V

binder 09 4219 150 07-20 Tappo a flangia Spina a pannello Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215186

09 4219 150 07

10 A

Morsetto a vite

Spina a pannello

1 pz.

7 + PE

Tappo a flangia

250 V

binder 09 4220 150 07-20 Presa con flangia Presa dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215187

09 4220 150 07

10 A

Morsetto a vite

Presa dritta

1 pz.

7 + PE

Presa con flangia

250 V

binder 09 4223 150 04-20 Tappo a flangia Spina a pannello Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215188

09 4223 150 04

16 A

Morsetto a vite

Spina a pannello

1 pz.

4 + PE

Tappo a flangia

400 V600 V

binder 09 4224 150 04-20 Presa con flangia Presa dritta Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215189

09 4224 150 04

16 A

Morsetto a vite

Presa dritta

1 pz.

4 + PE

Presa con flangia

400 V600 V

binder 99 4201 00 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216117

99 4201 00 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

binder 99 4201 110 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216118

99 4201 110 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

binder 99 4201 14 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216119

99 4201 14 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

binder 99 4201 160 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216120

99 4201 160 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3216146 binder 99 4221 210 04-20 Spina ad angolo Spina angolata Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3216146 binder 99 4221 210 04-20 Spina ad angolo Spina angolata Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz.

Descrizione

La nostra gamma di connettori Power è adatta praticamente a qualsiasi applicazione a bassa e alta tensione, dai sistemi di sicurezza e CCTV ai componenti Ethernet per bus di campo fino ai motori AC e DC. Alcuni modelli soddisfano i requisiti degli ambienti più estremi, sia interni che esterni. Sono disponibili diverse opzioni di collegamento, come sistemi di bloccaggio sono possibili dispositivi di bloccaggio a baionetta, M23, M25 e RD24. Alcuni modelli sono approvati ESTI+, UL e VDE. Per ampliare il campo di applicazione, gli utenti possono scegliere tra versioni di cavo e flangia dritte e ad angolo retto.

Proprietà:

• Da 3 a 24 contatti, anche con +PE
Grado di protezione • da IP40 a IP69K
Approvazione • UL, VDE e ESTI+
• Formati di cavi e flange
• Saldatura, morsetto a vite, collegamento a crimpare e cavo pressato
Versioni • schermabili
