Acquista binder 99 4222 14 04-20 Scatola del cavo Presa dritta Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz. da Conrad

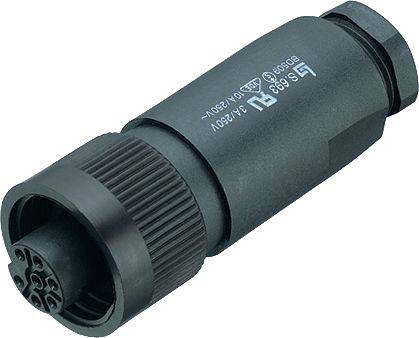

Connettore elettrico nero con multiple porte, idoneo per applicazioni industriali, con design robusto.

Immagine simile

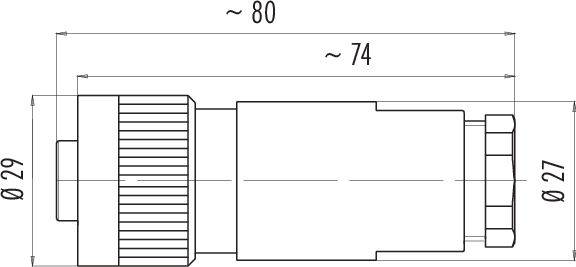

Disegno tecnico di un componente cilindrico. Lunghezza complessiva di circa 80 mm, corpo principale lungo 74 mm, diametro di 29 mm e 27 mm.

1/2

Immagine simile

Tipo prodotto

Scatola del cavo

Struttura

Presa dritta

Tot poli

4 + PE

Collegamento

Morsetto a vite

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

75 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (24,58 € / Pezzo)

24,58 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 4222 14 04 Serie 693

Presa per cavo RD24
Numero di poli: 3+PE
10,0 - 12,0 mm
Non schermato
morsetto a vite
IP67
UL
ESTI+
VDE
PG13,5

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione III
Grado di inquinamento: 3
Materiale corpo di contatto: PBT (UL94 V-0)
Passaggio cavi: Da 10,0 a 12,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 4222 14 04

Tipo prodotto: Scatola del cavo

Struttura: Presa dritta

Tot poli: 4 + PE

Collegamento: Morsetto a vite

Contenuto: 1 pz.

Corrente nominale: 16 A

Corrente nominale: 16 A

Chiusura: viti

Terra: Sì

Tensione nom.: 400 V
600 V

Materiale di contatto: CuZn

: AWG 14

Codice articolo produttore: 99 4222 14 04-20

Numero Poli: 4

Sezione Max.: 2.50 mm²

Sezione: 2.50 mm² (max)

Compatibile RoHS: Sì

: IP67

Serie: 693

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Collegamento

Struttura

Contenuto

Tot poli

Tipo prodotto

Tensione nom.

binder 09 4203 00 07-20 Tappo a flangia Spina a pannello Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215184

09 4203 00 07

10 A

A crimpare

Spina a pannello

1 pz.

7 + PE

Tappo a flangia

250 V

binder 09 4204 00 07-20 Presa con flangia Presa dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215185

09 4204 00 07

10 A

A crimpare

Presa dritta

1 pz.

7 + PE

Presa con flangia

250 V

binder 09 4219 150 07-20 Tappo a flangia Spina a pannello Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215186

09 4219 150 07

10 A

Morsetto a vite

Spina a pannello

1 pz.

7 + PE

Tappo a flangia

250 V

binder 09 4220 150 07-20 Presa con flangia Presa dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215187

09 4220 150 07

10 A

Morsetto a vite

Presa dritta

1 pz.

7 + PE

Presa con flangia

250 V

binder 09 4223 150 04-20 Tappo a flangia Spina a pannello Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215188

09 4223 150 04

16 A

Morsetto a vite

Spina a pannello

1 pz.

4 + PE

Tappo a flangia

400 V600 V

binder 09 4224 150 04-20 Presa con flangia Presa dritta Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3215189

09 4224 150 04

16 A

Morsetto a vite

Presa dritta

1 pz.

4 + PE

Presa con flangia

400 V600 V

binder 99 4201 00 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216117

99 4201 00 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

binder 99 4201 110 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216118

99 4201 110 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

binder 99 4201 14 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216119

99 4201 14 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

binder 99 4201 160 07-20 Connettore del cavo Spina dritta Tot poli: 7 + PE Serie (connettore circolare): 693 1 pz.

Articolo n°:3216120

99 4201 160 07

10 A

A crimpare

Spina dritta

1 pz.

7 + PE

Connettore del cavo

250 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3216149 binder 99 4222 14 04-20 Scatola del cavo Presa dritta Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3216149 binder 99 4222 14 04-20 Scatola del cavo Presa dritta Tot poli: 4 + PE Serie (connettore circolare): 693 1 pz.

Descrizione

La nostra gamma di connettori Power è adatta praticamente a qualsiasi applicazione a bassa e alta tensione, dai sistemi di sicurezza e CCTV ai componenti Ethernet per bus di campo fino ai motori AC e DC. Alcuni modelli soddisfano i requisiti degli ambienti più estremi, sia interni che esterni. Sono disponibili diverse opzioni di collegamento, come sistemi di bloccaggio sono possibili dispositivi di bloccaggio a baionetta, M23, M25 e RD24. Alcuni modelli sono approvati ESTI+, UL e VDE. Per ampliare il campo di applicazione, gli utenti possono scegliere tra versioni di cavo e flangia dritte e ad angolo retto.

Proprietà:

• Da 3 a 24 contatti, anche con +PE
Grado di protezione • da IP40 a IP69K
Approvazione • UL, VDE e ESTI+
• Formati di cavi e flange
• Saldatura, morsetto a vite, collegamento a crimpare e cavo pressato
Versioni • schermabili
