Acquista binder 99 9105 03 03-20 Connettore del cavo Spina dritta Tot poli: 3 Serie (connettore circolare): 720 1 pz. da Conrad

Un connettore nero, cilindrico con superficie zigrinata, adatto per dispositivi audio.

Immagine simile

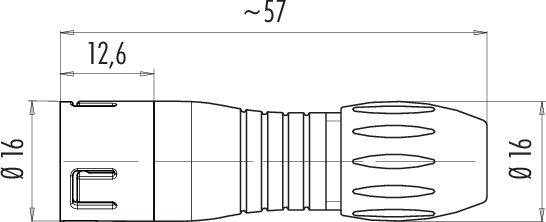

Disegno tecnico di un componente cilindrico con dimensioni di lunghezza ~57 mm e diametro 16 mm, con una suddivisione di 12,6 mm.

Un diagramma mostra lo schema elettrico per una presa a tre poli con morsetti numerati 1, 2 e 3 e un simbolo di messa a terra.

1/3

Immagine simile

Tipo prodotto

Connettore del cavo

Struttura

Spina dritta

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

1 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (9,01 € / Pezzo)

9,01 €

IVA escl.

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 9105 03 03 Serie 720

Spina per cavo snap-in IP67
Numero poli: 3
2,5 - 4,0 mm
Non schermato
saldatura
IP67
VDE

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: 3 mΩ
Gruppo materiale isolante: II
Categoria di sovratensione: II
Grado di inquinamento: 2
Materiale corpo di contatto: PA (UL94 V-0)
Passaggio cavi: Da 2,5 a 4,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 9105 03 03

Tipo prodotto: Connettore del cavo

Struttura: Spina dritta

Tot poli: 3

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 7 A

Corrente nominale: 7 A

Chiusura: a scatto

Tensione nom.: 250 V

Materiale di contatto: CuZn

Materiale: PA

: AWG 18

Codice articolo produttore: 99 9105 03 03-20

Numero Poli: 3

Sezione Max.: 0.75 mm²

Sezione: 0.75 mm² (max)

Compatibile RoHS: Sì

: IP67

Serie: 720

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo

Corrente nominale

Collegamento

Struttura

Contenuto

Tot poli

Tipo prodotto

Tensione nom.

binder 99 9105 03 03-20 Connettore del cavo Spina dritta Tot poli: 3 Serie (connettore circolare): 720 1 pz.

Articolo n°:3217565

Questo articolo

99 9105 03 03

7 A

A saldare

Spina dritta

1 pz.

Connettore del cavo

250 V

binder 08 2434 000 001-20 Adattatore Adattatore, Custodia da pannello Serie (connettore circolare): 720 Pezzo 1 pz.

Articolo n°:3214454

08 2434 000 001

AdattatoreCustodia da pannello

1 pz.

Adattatore

binder 99 9105 02 03-20 Connettore del cavo Spina dritta Tot poli: 3 Serie (connettore circolare): 720 1 pz.

Articolo n°:3217564

99 9105 02 03

7 A

A saldare

Spina dritta

1 pz.

Connettore del cavo

250 V

binder 99 9106 02 03-20 Scatola del cavo Presa dritta Tot poli: 3 Serie (connettore circolare): 720 1 pz.

Articolo n°:3217567

99 9106 02 03

7 A

A saldare

Presa dritta

1 pz.

Scatola del cavo

250 V

binder 99 9107 090 03-20 Tappo a flangia Spina a pannello Tot poli: 3 Serie (connettore circolare): 720 1 pz.

Articolo n°:3217570

99 9107 090 03

7 A

A saldare

Spina a pannello

1 pz.

Tappo a flangia

250 V

binder 99 9108 090 03-20 Presa con flangia Presa dritta Tot poli: 3 Serie (connettore circolare): 720 1 pz.

Articolo n°:3217571

99 9108 090 03

7 A

A saldare

Presa dritta

1 pz.

Presa con flangia

250 V

binder 99 9113 02 05-20 Connettore del cavo Spina dritta Tot poli: 5 Serie (connettore circolare): 720 1 pz.

Articolo n°:3217572

99 9113 02 05

5 A

A saldare

Spina dritta

1 pz.

Connettore del cavo

125 V

binder 99 9113 03 05-20 Connettore del cavo Spina dritta Tot poli: 5 Serie (connettore circolare): 720 1 pz.

Articolo n°:3217573

99 9113 03 05

5 A

A saldare

Spina dritta

1 pz.

Connettore del cavo

125 V

binder 99 9113 70 05-20 Connettore del cavo Spina dritta Tot poli: 5 Serie (connettore circolare): 720 1 pz.

Articolo n°:3217575

99 9113 70 05

5 A

A saldare

Spina dritta

1 pz.

Connettore del cavo

125 V

binder 99 9114 02 05-20 Scatola del cavo Presa dritta Tot poli: 5 Serie (connettore circolare): 720 1 pz.

Articolo n°:3217576

99 9114 02 05

5 A

A saldare

Presa dritta

1 pz.

Scatola del cavo

125 V

Documenti & Download

Scheda tecnica

Scheda tecnica 3217565 binder 99 9105 03 03-20 Connettore del cavo Spina dritta Tot poli: 3 Serie (connettore circolare): 720 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3217565 binder 99 9105 03 03-20 Connettore del cavo Spina dritta Tot poli: 3 Serie (connettore circolare): 720 1 pz.

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16
