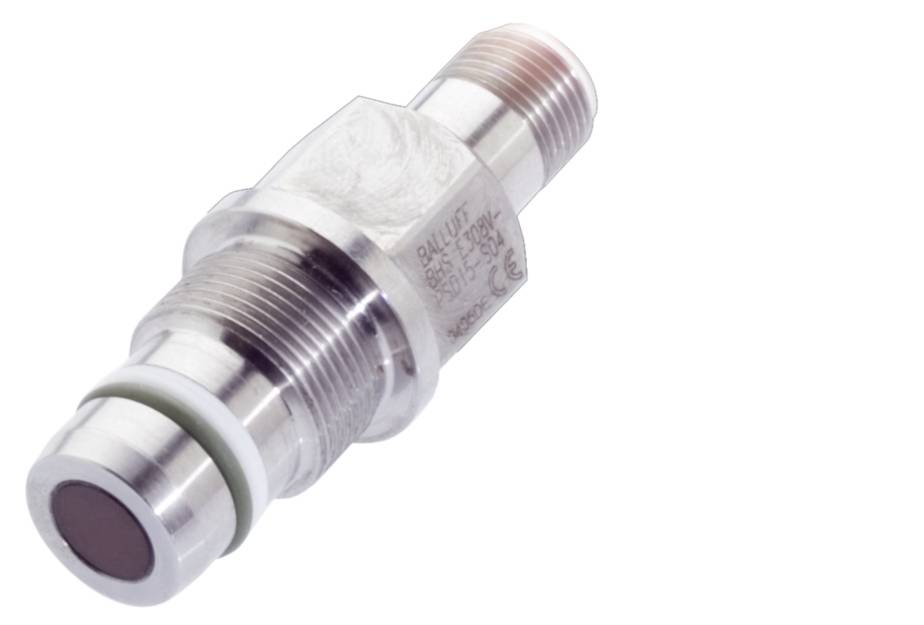

BALLUFF Sensore Induttivo BHS E308V-PSD15-S04 BHS0067 A filo PNP normalmente aperto (Ø x A) 15 mm x 58 m
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sensore
Voltaggio Max.
30 V/DC
Uscite
PNP normalmente aperto
Distanza di rilevamento (max.)
1.5 mm
Caratteristiche
Induttivo
Scheda tecnica (PDF)
Numero
Totale (180,32 € / Pezzo)
180,32 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
BHS0067 Balluff sensori induttivi fissi ad alta pressione
- Dimensioni: Ø 15 x 58 mm
- Modello: D15.0
- A incasso a filo
- Portata: 1.5 mm
- Uscita di commutazione: Dispositivo di chiusura PNP (no)
Dati tecnici
- Caratteristiche principali:Dimensioni: Ø 15 x 58 mm
- Superficie attiva, materiale: Ceramica
- Collegamento: Connettore, spina M12x1, 4 poli
- Modello: D15.0
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Resistenza alla pressione max. 500 bar
- A incasso a filo
- Materiale alloggiamento: Acciaio inox (1.4104)
- Portata: 1.5 mm
- Uscita di commutazione: Dispositivo di chiusura PNP (no)
- Frequenza di commutazione 400 Hz
- Tipo di protezione: IP68
- Temperatura ambiente: -25...120 °C
- Caratteristiche aggiuntive:
- Dimensioni: Ø 15 x 58 mm
- Fissaggio: M18x1
- Indicatore della tensione di esercizio: No
- Display di funzione: No
- Resistenza in uscita ra: Da 33.0 kOhm + 2D
- Tensione nominale d'esercizio: 24 V DC
- Corrente di esercizio nominale DC: 200 mA.
- Tensione nominale d'isolamento: Ui: 75 V DC
- Corrente nominale di corto circuito: 100 A.
- Ritardo standby tv max.: 20 ms.
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Categoria d'uso: DC-13
- La più piccola corrente di esercizio in: 0 ma
- Capacità di carico max. Per UE: 0.5 µF
- Corrente a vuoto io max., attenuata: 8 ma
- Corrente a vuoto io max., non attenuata: 8 ma
- Corrente residua lr max.: 10 µA
- Ondulazione residua max. (% di UE): 15 %
- Frequenza di commutazione 400 Hz
- Caduta di tensione statica max. 2.5 V.
- Collegamento: Spina M12x1, 4 poli, codifica A.
- Protezione contro i cortocircuiti: Sì
- Protetto da inversione di polarità: Sì
- Possibilità di scambio protetta: Sì
- Distanza di commutazione protetta SA: 1.21 mm
- Isteresi H max. (% di Sr): 15.0 %
- Distanza di commutazione nominale Sn: 1.5 mm
- Distanza di commutazione reale Sr: 1.5 mm
- Distanza di commutazione reale Sr, tolleranza: ±10%
- Deriva di temperatura max. (% di Sr): 15%
- Precisione di ripetizione max. (% di Sr): 5.0 %
- MTTF (40 °C): 500 a
- Superficie attiva, materiale: Ceramica
- Coppia di serraggio: 40 Nm ±10%
- Dimensione D15.0
- Lunghezza di fissaggio 10.50 mm
- Incasso: Incasso a filo
- Materiale alloggiamento: Acciaio inox (1.4104)
- Materiale dell'anello di supporto: PTFE
- Anello di tenuta, dimensioni: 12.42 × 1.78 mm
- Resistenza alla pressione max. 500 bar
- Resistenza alla compressione, nota: Resistente alla pressione dell'olio
- Tipo prodotto
Sensore
- Tipo
BHS E308V-PSD15-S04
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Uscite
PNP normalmente aperto
- Distanza di rilevamento (max.)
1.5 mm
- Frequenza di switching
400 Hz
- Caratteristiche
Induttivo
- Caratteristiche
Resistente agli oli
- Connessione
M12, 4 poli
- Tipo di montaggio
A filo
- Proprietà del materiale
resistente agli oli
- Materiale alloggiamento
Acciaio inox
Ceramica
IP68
- Min. temperatura
-25 °C
- Temperatura max.
120 °C
- Lunghezza
58 mm
- Altezza
58 m
- Diametro
15 mm
- Dim.
(Ø x A) 15 mm x 58 m
- Tensione nom.
24 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3417298 BALLUFF Sensore Induttivo BHS E308V-PSD15-S04 BHS0067 A filo PNP normalmente aperto (Ø x A) 15 mm x 58 m
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3417298 BALLUFF Sensore Induttivo BHS E308V-PSD15-S04 BHS0067 A filo PNP normalmente aperto (Ø x A) 15 mm x 58 m
Descrizione
I nostri sensori induttivi ad alta pressione resistono a una pressione fino a 500 bar. Sono quindi perfetti per il monitoraggio della posizione dell'impianto idraulico, ad esempio per il controllo del finecorsa sui cilindri idraulici o per il monitoraggio delle posizioni delle valvole. Sensore induttivo, Ø 15 x 58 mm, connettore, dispositivo di chiusura (no), distanza di commutazione nominale Sn=1.5 mm, a filo, 500 bar, resistente alla pressione dell'olio, materiale dell'alloggiamento=acciaio inox (1.4104), superficie attiva, materiale=ceramica
