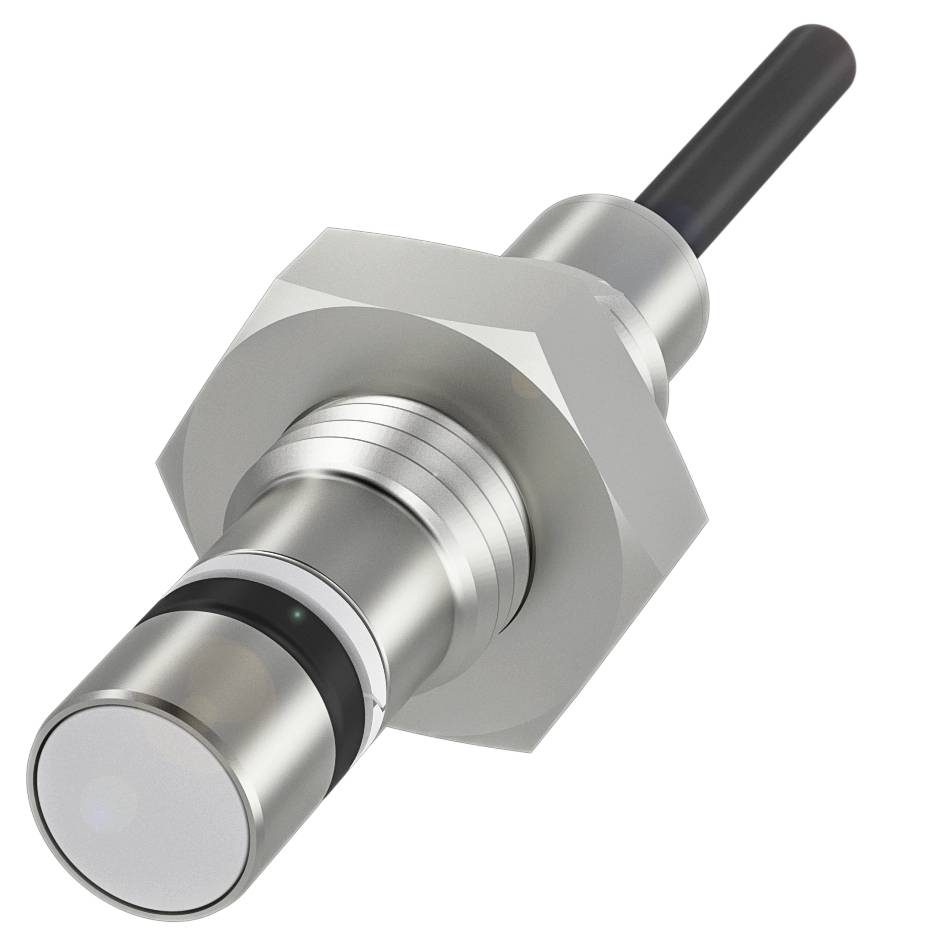

BALLUFF Sensore induttivo Induttivo BHS0058 BHS0058 M8 A filo PNP (Ø x L) 6.5 mm x 31.30 mm
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sensore induttivo
Voltaggio Max.
30.0 V
Uscite
PNP
Distanza di rilevamento (max.)
1.2 mm
Caratteristiche
Induttivo
Scheda tecnica (PDF)
Numero
Totale (188,52 € / Pezzo)
188,52 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
Modello cilindrico BHS0058 Balluff per applicazioni ad alta pressione
- Dimensioni: Ø 6.5 x 31.3 mm
- Struttura M8x1
- A incasso a filo
- Portata: 1.5 mm
- Uscita di commutazione: Dispositivo di chiusura PNP (no)
Dati tecnici
- Caratteristiche principali:Dimensioni: Ø 6.5 x 31.3 mm
- Superficie attiva, materiale: Ceramica
- Collegamento: Cavo, 2.00 m, pur
- Struttura M8x1
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Resistenza alla pressione max. 500 bar
- A incasso a filo
- Materiale dell'alloggiamento: Acciaio inox
- Portata: 1.5 mm
- Uscita di commutazione: Dispositivo di chiusura PNP (no)
- Frequenza di commutazione 4000 Hz
- Tipo di protezione: IP68
- Temperatura ambiente: -25...80 °C
- Caratteristiche aggiuntive:
- Dimensioni: Ø 6.5 x 31.3 mm
- Fissaggio: M8x1
- Indicatore della tensione di esercizio: No
- Display di funzione: No
- Resistenza d'uscita ra: open collector
- Tensione nominale d'esercizio: 24 V DC
- Corrente di esercizio nominale DC: 100 mA.
- Tensione nominale d'isolamento: Ui: 75 V DC
- Corrente nominale di corto circuito: 100 A.
- Ritardo standby tv max.: 20 ms.
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Categoria d'uso: DC-13
- La più piccola corrente di esercizio in: 10 ma
- Capacità di carico max. Per UE: 0.5 µF
- Corrente a vuoto io max., attenuata: 10 ma
- Corrente a vuoto io max., non attenuata: 7 ma
- Corrente residua lr max.: 10 µA
- Ondulazione residua max. (% di UE): 10 %
- Frequenza di commutazione 4000 Hz
- Caduta di tensione statica max. 2.5 V.
- Protezione contro i cortocircuiti: Sì
- Protetto da inversione di polarità: Sì
- Possibilità di scambio protetta: Sì
- Distanza di commutazione protetta SA: 1.2 mm
- Isteresi H max. (% di Sr): 15.0 %
- Distanza di commutazione nominale Sn: 1.5 mm
- Distanza di commutazione reale Sr: 1.5 mm
- Distanza di commutazione reale Sr, tolleranza: ±10%
- Deriva di temperatura max. (% di Sr): 10%
- Precisione di ripetizione max. (% di Sr): 5.0 %
- MTTF (40 °C): 735 a
- Superficie attiva, materiale: Ceramica
- Coppia di serraggio: 7 Nm ±10%
- Dimensione M8x1
- Lunghezza di fissaggio 14.00 mm
- Incasso: Incasso a filo
- Tipo di collegamento: Cavo, 2.00 m, pur
- Diametro del cavo d: 2.50 mm
- Lunghezza cavo L: 2 m.
- Materiale dell'alloggiamento: Acciaio inox
- Materiale rivestimento: PURO
- Numero di conduttori: 3
- Sezione del cavo: 0.10 mm²
- Materiale per guarnizione: NBR 70
- Materiale dell'anello di supporto: PTFE
- Anello di tenuta, dimensioni: 4 × 1.5 mm
- Resistenza alla pressione max. 500 bar
- Resistenza alla compressione, nota: Resistente alla pressione dell'olio
- Tipo prodotto
Sensore induttivo
- Tipo
BHS0058
- Voltaggio operativo Min.
10.0 V
- Voltaggio Max.
30.0 V
- Tensione d'esercizio
10.0 - 30.0 V
- Uscite
PNP
- Lunghezza cavo
2.00 m
- Distanza di rilevamento (max.)
1.2 mm
- Frequenza di switching
4000 Hz
- Caratteristiche
Induttivo
- Connessione
M8
- Tipo di montaggio
A filo
- Dimensione
M8
- Materiale alloggiamento
Acciaio inox
- Tipo contatto
1 x PNP
IP68
- Min. temperatura
-25 °C
- Temperatura max.
80 °C
- Lunghezza
31.30 mm
- Diametro
6.5 mm
- Dim.
(Ø x L) 6.5 mm x 31.30 mm
- Tensione nom.
24 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3417436 BALLUFF Sensore induttivo Induttivo BHS0058 BHS0058 M8 A filo PNP (Ø x L) 6.5 mm x 31.30 mm
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3417436 BALLUFF Sensore induttivo Induttivo BHS0058 BHS0058 M8 A filo PNP (Ø x L) 6.5 mm x 31.30 mm
Descrizione
I nostri sensori induttivi BHS ad alta pressione resistono a una pressione fino a 500 bar. Sono quindi perfetti per il monitoraggio della posizione dell'impianto idraulico, come ad esempio per il controllo del finecorsa sui cilindri idraulici o per il monitoraggio delle posizioni delle valvole. La loro capacità di carico è resa possibile dai materiali dell'alloggiamento resistenti ai supporti e da uno speciale processo di sigillatura. Per le vostre applicazioni personalizzate, vi offriamo diversi tipi di struttura e un programma completo con diversi diametri del contenitore e dimensioni della filettatura. Dimensioni = Ø 6.5 x 31.3 mm, forma = D6.5, montaggio = a filo, portata = 1.5 mm, uscita di commutazione = PNP dispositivo di chiusura (no), frequenza di commutazione = 4000 Hz, materiale alloggiamento = acciaio inox, superficie attiva, materiale = ceramica, collegamento = cavo, 2.00 m, pur, tensione d'esercizio Ub = 10...30 VDC, temperatura ambiente = -25...80 °C, resistenza alla pressione max. = 500 bar, tipo di protezione = IP68, approvazione/conformità = CE, UKCA, cULus, WEEE
