Bungard SMT 3000 ECO Plus piastra di montaggio 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
piastra di montaggio
Tensione di esercizio
240 V/AC
Peso
15000 g
Lunghezza
600 mm
Larghezza
600 mm
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
7523,77 €
3
2% = 183,58 €
7340,19 €
5
3% = 256,56 €
7267,21 €
10
4% = 305,47 €
7218,30 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (7523,77 € / Pezzo)
7523,77 €
escl. 25,00 €
IVA escl.
Highlights & Dettagli

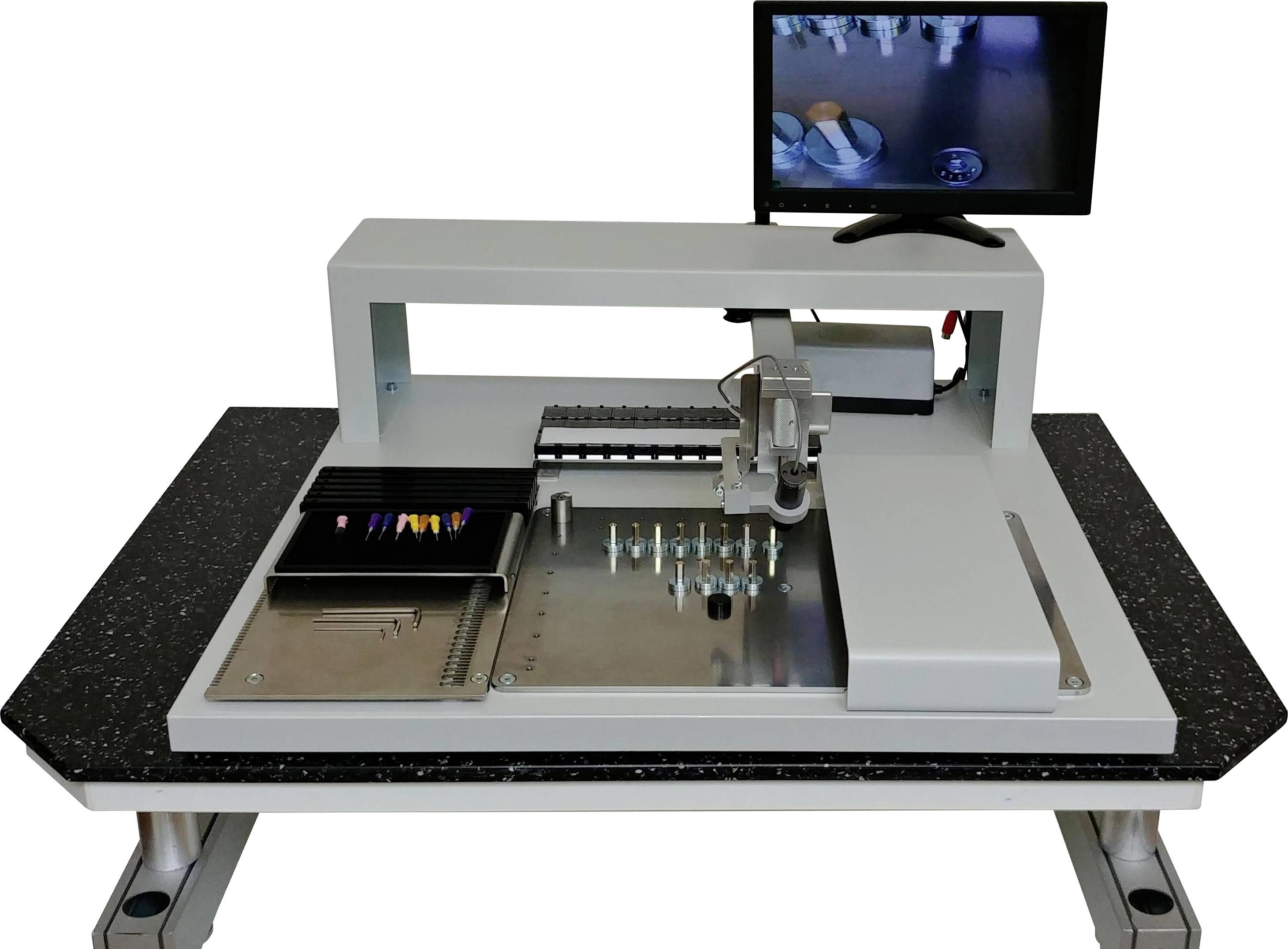

Manipolatore manuale Pick&Place SMT3000 eco Plus (con telecamera e schermo)
- Manipolatore per il montaggio di componenti SMD
- Portale XY a corsa leggera con testa di montaggio su asse Z.
- Con supporto magnetico flessibile per circuito stampato, poggiapolsi
- Guida di supporto con 5 alimentatori per nastro e supporto universale per componenti
- Supporto con 36 contenitori e pompa per vuoto
- Alloggiamento e poggiapolsi in grigio chiaro 7035
Servizi e promozioni supplementari
Dati tecnici
- Potenza di montaggio: Circa 200-500 SMD/ora
- Area di montaggio: 270 x 170 mm
- Testa di montaggio a Z: 25 mm
- Angolo di rotazione: Da 0 a 360 gradi
- Kit di base 5 cinghie regolabili (opzionale mediante guide aggiuntive max. 19 x 8 mm)
- Merce sfusa: Supporto con max. 36 container
- Range: Da 0402 a 70 x 70 mm
- max. Altezza del componente: 20 mm
- min. Dimensioni circuito stampato 8 x 8 mm
- max. Spessore circuito stampato 10 mm
- Altezza libera max. Sotto LP: 18 mm
- max. Dimensioni circuito stampato 340 x 170 mm
- Umidità relativa: 50-75%
- Temperatura di esercizio: Da 15 a 30° C.
- Rumorosità: Da 50 a 70 dB
- Tipo prodotto
piastra di montaggio
- Tensione di esercizio
240 V/AC
- Peso
15000 g
- Lunghezza
600 mm
- Larghezza
600 mm
- Altezza
200 mm
- Contenuto
1 pz.
- Tipo
SMT 3000 ECO Plus
- Compatibile RoHS
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3417729 Bungard SMT 3000 ECO Plus piastra di montaggio 1 pz.
Descrizione
Manipolatore per la produzione di prototipi e piccole serie. La testa brevettata Pick & Place consente una comoda manipolazione dei componenti SMD. Il sistema modulare può essere configurato per qualsiasi utilizzo. Il sistema realizza l'intero processo dall'applicazione della pasta saldante o dell'adesivo fino al montaggio dei vari componenti. La guida facile della testa del pezzo aiuta a posizionare con precisione gli SMD
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dispositivo di dosaggio
- Il manipolatore può essere ampliato a un dispensatore mediante compressore e dispositivo di dosaggio manuale. Oltre alla pasta per saldatura e all'adesivo, possono essere utilizzati anche altri mezzi.
- Alimentatore componenti
- I componenti possono essere forniti per la lavorazione sia su nastro che su merce sfusa.
- Alimentatore a nastro
- Gli alimentatori Taper possono stoccare componenti standard in grandi quantità sul posto di lavoro. Durante la rimozione del nastro di copertura, il nastro viene automaticamente pretagliato e i componenti da lavorare vengono esposti.
- Dispenser per cinghie da laboratorio
- Con il trasmettitore da laboratorio è possibile lavorare le sezioni di cintura necessarie per la produzione. I singoli componenti possono essere rimossi direttamente dal nastro e non è più necessario riempire il serbatoio di materiale sfuso.
- Serbatoio per merce sfusa
- Il contenitore per merce sfusa fornisce condensatori, resistenze e circuiti integrati sul manipolatore.
- Accessorio fotocamera
- Grazie a una telecamera adattabile direttamente alla testa del pezzo, l'intero processo di montaggio, dal prelievo al posizionamento del componente, può essere visualizzato su un monitor ingrandito.
