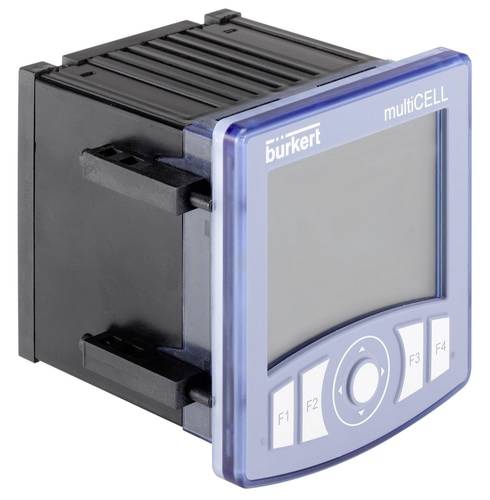

Bürkert 8619 multiCELL PID Termostato Pt100, Pt1000 Corrente analogica, Transistor (L x L x A) 112 x 112 x 107 mm
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Termostato
Tipo di regolatore di temperatura
PID
Tensione di esercizio
24 V/DC
Uscite (regolatore di temperatura)
Corrente analogica
Transistor
Sensore tipo
Pt100
Pt1000
Scheda tecnica (PDF)
Numero
Totale (1277,87 € / Pezzo)
1277,87 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Trasmettitore/controller multicanale/ multifunzione
- Analisi e trasmettitore di flusso flessibili
- Uso intuitivo
- Segnali in entrata analogici e digitali
- Grande display grafico con retroilluminazione regolabile
- Registratore di dati tramite scheda SD disponibile
- Regolazione PID inclusa
Dati tecnici
- Tensione d'esercizio ( "supply" ): 12 - 36 V CC, filtrato e regolato
- Consumo: massimo 1,6 VA
- Potenza d'uscita ("PWR OUT"): 12 - 36 V CC, massimo 1,8 A
- Ingressi digitali 2 x DI1, 2 x DI2: tensione 0 - 36 V CC, impedenza di ingresso 3 kΩ, albero selettore: V(on) = 5 - 36 V DC, V(off) < 2 V DCC; Frequenza: 0,5 fino a 2500 Hz separazione galvanica; Protetto contro inversione di polarità CC e picchi di tensione
- Uscite analogiche AI1, AI2:collegamento come dispersore o sorgente a piacere, separate galvanicamente, corrente: intervallo 0/3,5 - 22 mA, tensione max. 36 V CC, impedenza 50 Ω, risoluzione 1,5 µA, tensione: intervallo 0 - 5/10 V CC, max. tensione 36 V CC, impedenza 110 kΩ, risoluzione 1 mV, errore: ± 0,25 % del valore
- Uscite digitali DO1, DO2 - transistor: NPN o PNP a seconda del collegamento, separazione galvanica contro cortocircuito, max. 36 V CC, max. 700 mA se viene utilizzata solo un'uscita transistor, 1 A max. in totale, se entrambe le uscite transistor vengono utilizzate, frequenza: max. 2000 Hz
- Uscita analogica AO1, AO2: 4...20 mA, dispersore o sorgente a seconda del collegamento, separazione galvanica, protetto contro inversione di polarità CC, max. impedenza di loop; 1100 Ω a 36 V CC, 610 Ω a 24 V CC, 100 Ω a 12 V CC
- Scheda di memoria: tipo SD (Secure Digital), capacità: max. 2 GB, file system: FAT16
- Temperatura ambiente - funzionamento: da -10°C a +70°C limitata a 0°C a 70°C se si utilizza una scheda di memoria, di stoccaggio da -20 °C a +70 °C
- Umidità relativa. < 85% non si condensa
- Classe di protezione IP65 (montaggio nell'anta dell'armadio elettrico, nell'armadio elettrico), IP 20 (montaggio nell'anta dell'armadio elettrico, all'interno dell'armadio elettrico), NEMA 4X (montaggio montato nell'anta dell'armadio elettrico con il pannello anteriore all'esterno)
- Norme e linee guida - EMC: EN 61000-6-2, EN 61000-6-3, vibrazione/shock: EN 60068-2 -6/EN 60068-2-27
- Tipo prodotto
Termostato
- Tipo
8619 multiCELL
- Tipo di regolatore di temperatura
PID
- Tensione di esercizio
24 V/DC
- Uscite (regolatore di temperatura)
Corrente analogica
Transistor
- Numero di uscite analogiche
2
- Numero uscite transistor
2
- Dim.
(L x L x A) 112 x 112 x 107 mm
- Altezza
107 mm
- Lunghezza
112 mm
- Larghezza
112 mm
- Sensore tipo
Pt100
Pt1000
- Codice articolo produttore
564382
- Modello
Flussometro per scheda madre, modulo d'ingresso e regolazione PID
- Metodo di montaggio
Fissagggio frontale
- Ingressi digitali
2 (4-200 mA)
- Peso
0.772 kg
- Interfacce
Slot Scheda SD
- Materiale
Alloggiamento: policarbonato, alloggiamento posteriore: polifenilenossido, guarnizione: silicone
- Uscite digitali
2 (Transistor)
- Tensione d'esercizio
12 - 36 V/DC
Documenti & Download
Scheda tecnica
Scheda tecnica 625797 Bürkert 8619 multiCELL PID Termostato Pt100, Pt1000 Corrente analogica, Transistor (L x L x A) 112 x 112 x 107 mm
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 625797 Bürkert 8619 multiCELL PID Termostato Pt100, Pt1000 Corrente analogica, Transistor (L x L x A) 112 x 112 x 107 mm
Descrizione
Il trasmettitore/controller multifunzione tipo 8619 per il montaggio dell'armadio elettrico è dotato di una connessione diretta per la maggior parte del flusso, valore di pH/O.R.P. e sensori di conduttività. È il dispositivo ideale per la registrazione dei valori di misurazione e per attività di dosaggio. È dotato di un ampio display grafico con retroilluminazione regolabile e tasti per le funzioni e la navigazione del cursore. Gli algoritmi di controllo e regolazione altamente moderni garantiscono controlli dei processi ottimali. Il dispositivo, con un modulo aggiuntivo in entrata, è dotato di una regolazione PID. Il tipo 8619 è dotato anche di un registratore di dati.
Versione
- Alloggiamento a incasso per taglio 92 x 92 mm
- Materiale alloggiamento, elemento di fissaggio: PPO
- Guarnizione: silicone
- Coperchio, finestra trasparente: policarbonato
- Strato coperchio: gomma siliconica
- Pannello posteriore: acciaio inossidabile 304
- Viti: acciaio inossidabile 316
- Connettore: PBT
- Contatto: lega di rame placcato oro
- Display grafico LC, retroilluminato in blu; 128 x 168 pixel di risoluzione; Lingue: tedesco, inglese, francese
- Tastiera: 4 tasti dedicati [F1] [F2] [F3] [F4] per funzioni dinamiche, 1 pulsante di navigatore per [↑] [↓] [→] [←] direzioni del cursore
- Registratore di dati fino a 16 valori diversi
- Monitor con sensore: visualizzazione e verifica dei valori di misurazione diretti
- Orologio in tempo reale con data
- Slot per moduli: 5 (ampliabili nella fabbrica Bürkert)
- Collegamenti elettrici: connettori
- Cavo di collegamento consigliato: cavo schermato, pieno H05 (07) V-U - 0,2 fino a 1,5 mm², flessibile H05 (07) V-K - 0,2 fino a 1,5 mm², con tubetti terminali metallici 0,2 fino a 1,5 mm², con tubetti terminali con manicotto in plastica 0,2 fino a 1,5 mm²
Note
L'espansione dei moduli è possibile solo nella fabbrica Bürkert.
